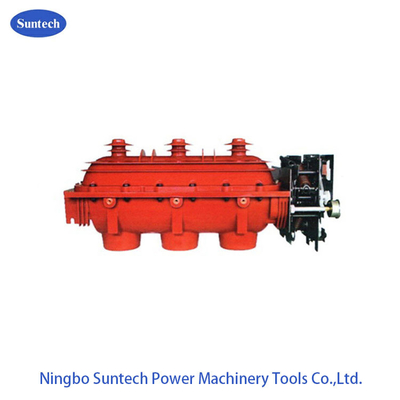

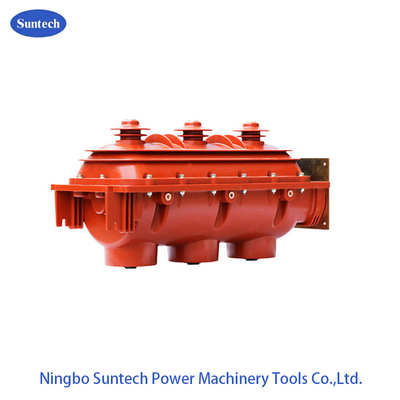

Công tắc ngắt tải cách điện bằng khí SF6 cao áp trong nhà

Công tắc ngắt tải cách điện bằng khí SF6 cao áp AC trong nhà

Công tắc ngắt tải AC cao áp trong nhà loại FLN đề cập đến công nghệ mới quốc tế và phát triển thiết bị đóng cắt theo các tiêu chuẩn liên quan trong hệ thống điện của Trung Quốc.Các chỉ số hoạt động của nó tuân thủ đầy đủ tiêu chuẩn IEC420, 694,129 và tiêu chuẩn quốc gia GB3804-2004 “Công tắc ngắt tải AC cao áp 3,6kV-0,5kV" GB1985-2004 "công tắc cách ly AC cao áp và công tắc tiếp địa" GB / T1 1022-1999 "thông dụng yêu cầu kỹ thuật đối với tiêu chuẩn thiết bị đóng cắt và điều khiển cao áp ". Đây là phần tử đóng cắt chính RMU. Công tắc ngắt phụ tải là thiết bị đóng cắt trung thế đa chức năng cllctin của các cửa, cổng phụ, tiếp địa. Trong một hoàn toàn kín với tăng cường cấu trúc của Vỏ nhựa epoxy chứa đầy khí SF6, 0,05MPa, với các bộ phận tối thiểu để đạt được ba chức năng trên, để đảm bảo chất lượng sản phẩm, cải thiện độ bền, không cần bảo dưỡng. Nó có thể chạy an toàn trong hơn 20 năm trong điều kiện bình thường.

Các chức năng và tính năng cơ bản

1. Công tắc ngắt tải thích ứng với cơ cấu tiếp điểm gãy kép, chuyển động quay, với ba loại trạng thái hoạt động sau: Đóng, mở, nối đất.

2. Sử dụng khí SF6 làm phương tiện cách điện và dập tắt hồ quang, các mạch chính được làm kín bởi vỏ trên và dưới đổ epoxy tái tạo, chức năng dẫn điện không bị ảnh hưởng bởi các tác động bên ngoài.

3. Hiệu suất an toàn tốt.Nếu hiện tượng phóng điện hồ quang bên trong xảy ra, vỏ có điểm yếu về cấu trúc bên trong, nó sẽ được gấp rút mở ra, bị cuốn bởi tủ phía trên vòng cung phát hành cửa chớp màu đỏ áp suất không khí mở hướng dòng bên ngoài tủ, đảm bảo rằng tủ chuyển đổi kiểm tra an ninh.

4. Công tắc ngắt tải đặt cổng, mở, tiếp địa công tắc ba tại một, được nạp khí SF6 được bao bọc trong vỏ nhựa epoxy, khóa liên động ba vị trí, cấu trúc nhỏ gọn, độ bảo mật và độ tin cậy cao.

5. Kích thước nhỏ, trọng lượng nhẹ, không cần bảo trì, vận hành dễ dàng và an toàn.

Kích thước tổng thể
