Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Suntech |
Chứng nhận: | ISO |
Số mô hình: | Tháp lưới đường truyền |
Số lượng đặt hàng tối thiểu: | 1 tháp |
---|---|
Giá bán: | Get the lastest price |
chi tiết đóng gói: | Hộp chứa đã xuất |
Thời gian giao hàng: | 35 ngày sau khi đặt cọc |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 80000 tấn / tấn mỗi năm |
Số mặt hàng: | Tháp đường truyền thép góc | Vật liệu: | Thép |
---|---|---|---|
Ứng dụng: | Trang web đường truyền | Công suất điện áp: | 10KV-500KV |
Mặt: | Mạ kẽm nhúng nóng | Cả đời: | Ít nhất 30 năm |
Điểm nổi bật: | Tháp truyền tải lưới HDG,Tháp truyền tải lưới 500KV,Tháp truyền tải HDG |

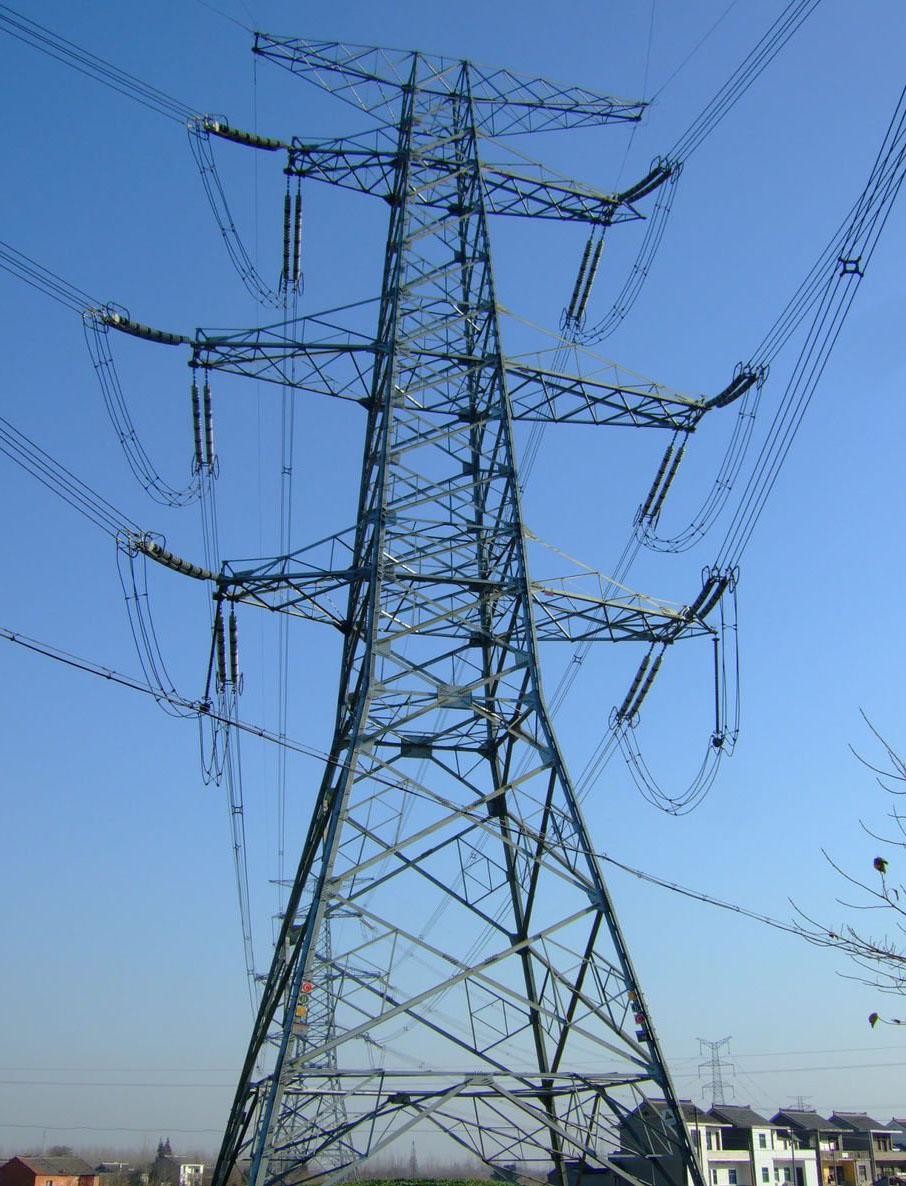

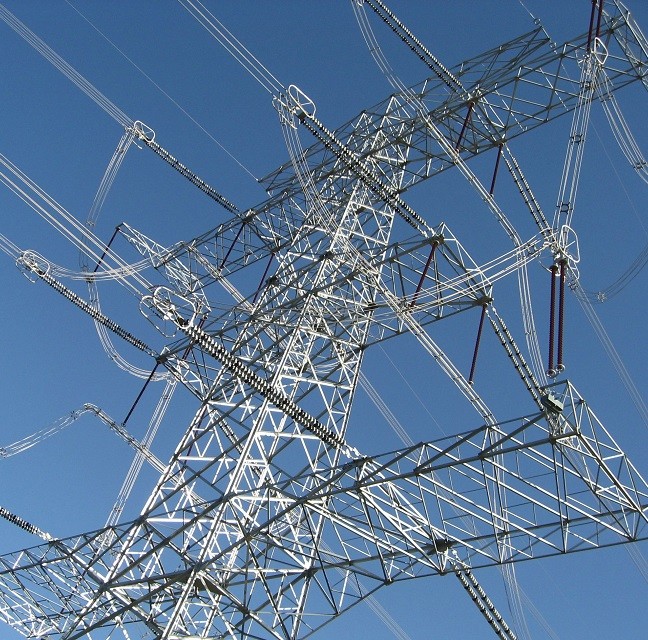

Tháp lưới thép mạ kẽm nhúng nóng 10KV-500KV
Chúng tôi là nhà sản xuất tháp hàng đầu của Trung Quốc đã có 15 năm kinh nghiệm, cung cấp tất cả các loại sản phẩm tháp và các phụ kiện liên quan, lắp đặt và bảo trì, và đã xuất khẩu hơn 20 quốc gia trong nhiều thập kỷ.
Ngoài ra, chúng tôi có nhiều kinh nghiệm thiết kế tháp theo tiêu chuẩn Quốc tế và cung cấp giải pháp hiệu quả với chi phí thấp cho khách hàng trên toàn thế giới.
Tháp đường truyền là hệ thống đơn cực hoặc lưỡng cực.Với hệ thống lưỡng cực, bố trí dây dẫn với một dây dẫn ở mỗi bên của tháp được sử dụng.Trong một số chương trình, dây dẫn nối đất được sử dụng làm đường dây điện cực hoặc trở lại đất.Trong trường hợp này, nó phải được lắp đặt với chất cách điện được trang bị bộ chống sét lan truyền trên các giá treo để ngăn chặn sự ăn mòn điện hóa của các giá treo.Đối với truyền dẫn Suntech một cực với mặt đất trở lại, các tháp chỉ có một dây dẫn có thể được sử dụng.Tuy nhiên, trong nhiều trường hợp, các tháp được thiết kế để chuyển đổi sau này sang hệ thống hai cực.Trong những trường hợp này, thường các dây dẫn trên cả hai mặt của tháp được lắp đặt vì lý do cơ học.Cho đến khi cực thứ hai cần thiết, nó hoặc được sử dụng làm đường điện cực hoặc được nối song song với cực đang sử dụng.Trong trường hợp thứ hai, đường dây từ trạm biến đổi đến điện cực nối đất (nối đất) được xây dựng dưới dạng cáp ngầm, như đường dây trên không ở một lối đi riêng biệt hoặc bằng cách sử dụng các dây dẫn nối đất.
Tháp đường dây điện cực được sử dụng trong một số chương trình Suntech để mang đường dây điện từ trạm chuyển đổi đến điện cực nối đất.Chúng tương tự như cấu trúc được sử dụng cho đường dây có điện áp 10–30 kV, nhưng thường chỉ mang một hoặc hai dây dẫn.
Các tháp truyền tải AC có thể được chuyển đổi sang sử dụng Suntech toàn phần hoặc hỗn hợp, để tăng mức độ truyền tải điện với chi phí thấp hơn so với việc xây dựng một đường truyền mới.
Tháp có thể tự chống đỡ và có khả năng chống lại mọi lực do tải trọng của dây dẫn, dây dẫn không cân bằng, gió và băng theo bất kỳ hướng nào.Những tháp như vậy thường có các chân đế xấp xỉ hình vuông và thường là bốn điểm tiếp xúc với mặt đất.
Tháp bán mềm được thiết kế để có thể sử dụng dây nối đất trên không để truyền tải cơ học đến các kết cấu lân cận, nếu dây dẫn pha bị đứt và kết cấu phải chịu tải không cân bằng.Loại này hữu ích ở điện áp cực cao, trong đó các dây dẫn pha được đóng gói (hai hoặc nhiều dây trên mỗi pha).Không có khả năng tất cả chúng bị vỡ cùng một lúc, trừ một vụ tai nạn thảm khốc hoặc bão.
Một cột buồm có hình chữ nhật rất nhỏ và dựa vào dây căng để hỗ trợ kết cấu và bất kỳ tải trọng căng thẳng không cân bằng nào từ các dây dẫn.Tháp có rãnh có thể được làm theo hình chữ V, giúp tiết kiệm trọng lượng và chi phí.
Sản phẩm | Tháp kết cấu thép |
Chiều cao | 5m đến 30m hoặc chiều cao khác theo yêu cầu của khách hàng |
Phù hợp cho | Tháp thép truyền tải điện phân phối điện |
Hình dạng | Hình nón, nhiều hình chóp, Columniform, hình đa giác hoặc hình nón |
Vật liệu | Thường là Q345B / A572, cường độ năng suất tối thiểu> = 345n / mm2 |
Q235B / A36, cường độ năng suất tối thiểu> = 235n / mm2 | |
Cũng như thép cuộn cán nóng từ Q460, ASTM573 GR65, GR50, SS400, SS490, đến ST52 | |
Sức lực | 2,5KN, 5KN, 8KN, 10KN, 12KN |
Mômen của kích thước | -0.02 |
Lắp ráp quang học của thiết bị chiếu sáng | IP 65 |
Lớp bảo vệ chống sốc điện | Cấp I |
Hiệu suất chống ăn mòn vỏ | Cấp II |
Bầu không khí làm việc của thiết bị chiếu sáng | -40 ºC ~ + 45 ºC |
Xử lý bề mặt | Mạ kẽm nhúng nóng Theo tiêu chuẩn ASTM A 123, điện polyester màu hoặc bất kỳ tiêu chuẩn nào khác theo yêu cầu của khách hàng |
Phần Ba Lan | Chế độ chèn, chế độ mặt bích bên trong, chế độ khớp mặt đối mặt |
Thiết kế của cực | Chống động đất cấp 8 |
Tốc độ gió | 160km / giờ |
Sức mạnh năng suất tối thiểu | 335mpa |
Độ bền kéo cuối cùng tối thiểu | 400mpa |
Độ bền kéo tối đa | 620mpa |
Tiêu chuẩn | ISO 9001 |
Độ dài của mỗi phần | Trong vòng 14m một lần hình thành mà không có khớp trượt |
Hàn | |
Chúng tôi đã vượt qua kiểm tra khuyết tật. Hàn kép bên trong và bên ngoài làm cho mối hàn có hình dạng đẹp | |
Tiêu chuẩn hàn: AWS (Hiệp hội hàn Hoa Kỳ) D 1.1 | |
Độ dày | 1mm đến 30mm |
Quy trình sản xuất | Kiểm tra nguyên liệu thô → Cắt → Đúc hoặc uốn → Hàn (theo chiều dọc) → Kiểm tra kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Khử mùi → Mạ hoặc sơn tĩnh điện, sơn → Hiệu chỉnh lại → Chủ đề → Gói |
Các gói | Các cột của chúng tôi như bình thường được che bằng Mat hoặc thùng rơm ở trên cùng và dưới cùng, dù sao cũng có thể làm theo yêu cầu của khách hàng, mỗi 40HC hoặc OT có thể tải bao nhiêu bức ảnh sẽ được tính toán dựa trên thông số kỹ thuật và dữ liệu thực tế của khách hàng. |
Phong cách | Kích thước và kiểu dáng có thể thay đổi theo yêu cầu của khách hàng |
