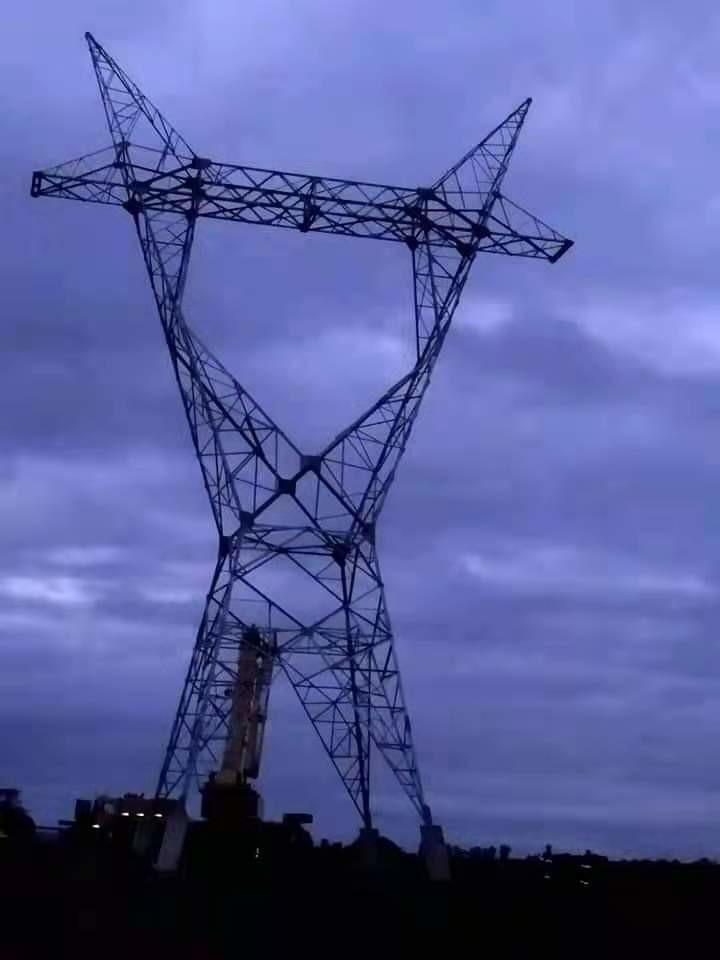

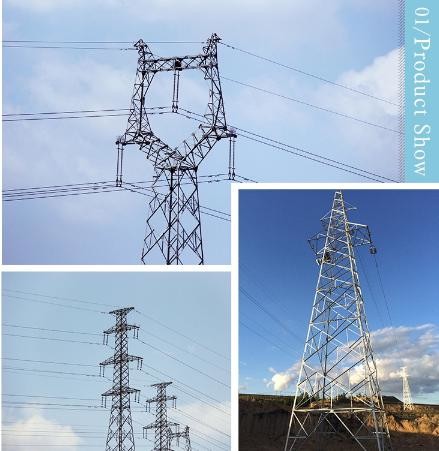

ASTM123 230KV 400KV Tháp thép lưới cho đường dây truyền tải trên không

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Suntech
Chứng nhận:	ISO
Số mô hình:	Tháp thép

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 tháp
Giá bán:	Get the latest prices
chi tiết đóng gói:	Hộp chứa đã xuất
Thời gian giao hàng:	35 ngày sau khi đặt cọc
Điều khoản thanh toán:	L / C, T / T
Khả năng cung cấp:	100000 tấn tấn / tấn mỗi năm

Tiếp xúc

Chi tiết sản phẩm

Tên:	Tháp lưới	Material Type:	Steel Q355/Q255
Usage:	Steel Transmission Tower	Đơn xin:	Tháp đường truyền
Cấp điện áp:	10KV đến 800KV	Wind Speed:	120KM/H
Điểm nổi bật:	Tháp thép lưới 230kv , Tháp thép lưới ASTM123 , Tháp đường dây truyền tải 400kv

ASTM123 Tháp thép lưới 230kv Tháp đường dây truyền tải 400 Kv trên cao

Chi tiết nhanh:

Điện tháp 230kv trên cao Đường dây 400 kv tháp thép cột điện 30m

MÔ TẢ SẢN PHẨM

tên sản phẩm	Điện tháp 230kv trên cao Đường dây 400 kv tháp thép cột điện 30m
Vật liệu	Thép cán
Màu sắc	Theo yêu cầu của khách hàng
Tiêu chuẩn	ISO9001: 2008
Vật liệu	Thép Q235B / Q345B / Q420
Tiêu chuẩn hàn	AWSD1.1
Tiêu chuẩn mạ kẽm	ASTM123
Sử dụng	Truyền tải và phân phối điện

Thông số kỹ thuật:
Các tính năng của sản phẩm:

Là thiết bị đường dây truyền thống, tháp thép góc có lĩnh vực sử dụng rộng rãi, các đặc điểm về mẫu mã, tính thủ công thuần thục, ở các khoảng cách khác nhau, cấp điện áp khác nhau đều cho thấy những ưu điểm và khả năng ứng dụng chung

Việc thiết kế tháp đường dây truyền tải điện phụ thuộc vào loại dây dẫn và dây nối đất, vùng gió, góc lệch và đặc điểm kỹ thuật vật liệu.Các tháp này được mạ kẽm để bảo vệ thép khỏi bị ăn mòn.Độ dày lớp mạ phụ thuộc vào điều kiện thời tiết tại vị trí của tháp.

Thép NScác cuộc đua
Thép góc: Thép Trung Quốc Q345B, giống với ASTM A572 GR50
Các mạng lưới khác, giằng chứ không phải thép tấm và thép góc ứng suất: Q2230B của Trung Quốc, giống với ASTM A36
Tấm: Thép Trung Quốc Q345B, giống với ASTM A572 GR50
Bu lông: Trung Quốc lớp 6,8 và 8,8, tương tự như ASTM A394
A) Kích thước và dung sai cho góc theo GB / T1591-1994

B) Mạ kẽm nhúng nóng phù hợp với GB / T 13912-2002, tương tự như ASTM A 123
C) Việc hàn sẽ có hiệu suất phù hợp với tiêu chuẩn AWS D1.1 hoặc CWB

Vôn: Thiết bị truyền tải điện / đường dây tải điện Cấp tháp Angle Iron: 35KV / 66KV / 110KV / 220KV / 330KV / 500KV / 750KV / 800KV / 1000KV

Đây là quy trình chế tạo tháp truyền tải của chúng tôi;tuy nhiên, cả hai bên phải thảo luận về tất cả các bản vẽ và xác nhận tất cả các bản vẽ cửa hàng, đặc điểm kỹ thuật và tiêu chuẩn nào để tuân thủ.Trước khi sản xuất hàng loạt, chúng tôi phải nhận được tất cả các bản vẽ cửa hàng và tài liệu kỹ thuật đã được phê duyệt đã ký từ khách hàng của chúng tôi.

Việc chế tạo của chúng tôi phải tuân thủ nghiêm ngặt các Bản vẽ chi tiết do Nhà thầu lập và được Kỹ sư phê duyệt.Việc chế tạo sẽ bắt đầu sau khi được sự chấp thuận của lắp ráp tại xưởng và các thử nghiệm.

Cắt xén	A: Cắt và cắt phải được thực hiện cẩn thận và tất cả các phần của công việc sẽ được hiển thị sau khi hoàn thành sẽ được hoàn thành một cách gọn gàng.Không được sử dụng mỏ cắt có dẫn hướng thủ công. B: Tất cả vật liệu dày trên 13 (hoặc 12) mm phải được xẻ lạnh hoặc cắt bằng ngọn lửa máy. C: Phải cho phép cắt hoặc xén đối với vật liệu có độ dày từ 13 mm trở xuống. Cắt ngọn lửa thép năng suất cao phải được thực hiện bằng một thao tác làm nóng sơ bộ nhẹ bằng cách đưa ngọn lửa cắt qua bộ phận cần cắt. Tất cả các cạnh cắt bằng ngọn lửa phải được mài sạch.
Uốn	Công ty chúng tôi nợ máy uốn.Hơn nữa, chúng tôi có thể sản xuất tháp uốn nóng hoặc uốn nguội theo yêu cầu của khách hàng.
Hàn	Không được thực hiện hàn trừ khi có sự chấp thuận trước của Kỹ sư. Không được phép hàn tại các điểm gắn tháp đối với ruột dẫn, dây che chắn, chất cách điện hoặc các cụm hoặc giá đỡ liên quan.
Đấm phụ	Tất cả các lỗ trên thép kết cấu có chiều dày nhỏ hơn 10 mm có thể được đục theo kích thước đầy đủ trừ khi có ghi chú khác trên Bản vẽ đã được phê duyệt.Các lỗ thể hiện trên Bản vẽ là lỗ đã khoan và tất cả các lỗ trên thép kết cấu có độ dày từ 10 mm trở lên và các bộ phận chịu lực của các thanh ngang phải được khoan hoặc đục lỗ phụ và doa. Tất cả các lỗ phải được cắt sạch sẽ và không có các cạnh bị rách hoặc rách.Tất cả các gờ do doa hoặc khoan phải được loại bỏ.Tất cả các lỗ phải có hình trụ và vuông góc với bộ phận. Khi cần thiết để tránh sự biến dạng của các lỗ, các lỗ gần với các điểm uốn cong phải được thực hiện sau khi uốn.
Đột dập	Đối với đột đến kích thước đầy đủ, đường kính của đột phải lớn hơn đường kính danh nghĩa của bu lông 1,0 mm và đường kính của khuôn không được lớn hơn 1,5 mm so với đường kính của đột.Đối với đột phụ, đường kính của đột phải nhỏ hơn 4 mm so với đường kính danh nghĩa của bu lông và đường kính của khuôn không được lớn hơn 2 mm so với đường kính của đột.Đục lỗ phụ để gia công doa phải sao cho sau khi doa không có bề mặt đột nào xuất hiện ở ngoại vi của lỗ
Kích thước lỗ	Khi các lỗ được doa hoặc khoan, đường kính của lỗ hoàn thiện không được lớn hơn đường kính danh nghĩa của bu lông cộng thêm 1,0 mm.
Mạ kẽm	Tất cả vật liệu phải được mạ kẽm nhúng nóng sau khi chế tạo theo bản sửa đổi mới nhất của GB / T 13912-2002 hoặc ASTM Specification A 123. Vật liệu đã bị loại bỏ do có các điểm trần hoặc các khuyết tật khác của lớp phủ sẽ được loại bỏ và mạ kẽm lại, hoặc các khu vực không được phủ sẽ được sơn lại theo phương pháp đã được phê duyệt. Tất cả các tấm và hình dạng đã bị cong vênh trong quá trình mạ kẽm sẽ được làm thẳng bằng cách cuộn lại hoặc ép.Vật liệu không được dùng búa hoặc làm thẳng theo cách khác có thể làm hỏng lớp phủ bảo vệ. Sự chấp thuận phải được đảm bảo từ Kỹ sư nếu việc mạ kẽm được thực hiện bên ngoài nhà máy của Nhà thầu. Tất cả các công việc thép mạ kẽm phải được bảo vệ chống lại vết ố trắng bằng cách sử dụng dung dịch xử lý đã được phê duyệt ngay sau khi mạ kẽm.
Đóng gói	Sản phẩm của chúng tôi sẽ được đóng gói thành nhiều bó có trọng lượng từ 2 ~ 3 tấn hoặc theo yêu cầu của bạn.

Nhúng nóng mạ kẽm	Tiêu chuẩn	Độ dày thép / mm	Lớp phủ trung bình độ dày / μm	Kim loại Yếu tố	Nội dung
Trục cực, chéo cánh tay và bắt vít phụ kiện	ASTM A123 / A123M-15 AS / 4680 NZS	> 6	85	Mn	0,25% -0,40%

		<3-6	70
		1,5-3	55	Cu	<0,15%

		<1,5	55
Bu lông, đai ốc & vòng đệm	GB / T 5267,3-2008	_____	≥ 54	P	<0,025%

	(ISO 10684-2004)
Bu lông móng	ASTM A153 / A153M-09	_____	≥ 54	NS	<0,03%
