| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Suntech |
| Chứng nhận: | ISO |
| Số mô hình: | Tháp viễn thông |
| Số lượng đặt hàng tối thiểu: | 1 tháp |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Hộp chứa đã xuất |
| Thời gian giao hàng: | 30-35 ngày sau khi đặt cọc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 80000 tấn / tấn mỗi năm |
| Tên: | Tháp Wire Guyed | Vật tư: | Thép Q355 / Q255 |
|---|---|---|---|
| Tốc độ gió: | 120KM / H | Đơn xin: | Tháp hình ống lưới |
| Cấp điện áp: | 10KV - 750KV | Xử lý bề mặt: | Mạ kẽm nhúng nóng |
| Điểm nổi bật: | Tháp dây thép Q255,Tháp thép kẻ Q255,Tháp viễn thông Guyed |
||
Viễn thông Mast Mast thép mạ kẽm Lưới thép hình ống Guyed Guyed Tower
Chi tiết nhanh:
Viễn thông Thiết kế cột tam giác bằng thép mạ kẽm Lưới thép hình ống Guyed Tower
Kết cấu tháp ống thép có ưu điểm kinh tế kỹ thuật tương đối, phù hợp với các tháp truyền động chịu tải trọng lớn.
Các ứng dụng:
Ở Trung Quốc, các cấu hình ống thép cũng đã được sử dụng trong các tháp mạch kép 500 kV và tháp bốn thông trên cùng một tháp, cho thấy hiệu quả và lợi ích của nó.Kết cấu tháp ống thép đã được phát triển tốt trong các đường dây với các cấp điện áp khác nhau do độ cứng mặt cắt ngang vượt trội, đặc tính chịu lực tiết diện tốt, lực đơn giản và hình thức đẹp.Đặc biệt trong kết cấu nhịp lớn và kết cấu tháp lưới điện đô thị.
Thông số kỹ thuật:
| Không. | Sự miêu tả | Đặc điểm kỹ thuật chi tiết và các thông số thiết kế chính |
| 1 | Mã thiết kế |
1. Tiêu chuẩn quốc gia Trung Quốc: Một.ĐL / T 5154-2002 Quy định kỹ thuật thiết kế kết cấu tháp và cực của đường dây tải điện trên không b.DL / T 5219-2005 Quy chuẩn kỹ thuật thiết kế nền đường dây tải điện trên không 2. Tiêu chuẩn Mỹ: Một.ASCE 10-97-2000 Thiết kế kết cấu truyền động bằng thép lưới b.Yêu cầu về mã xây dựng ACI 318-02 cho kết cấu bê tông |
| 2 | Phần mềm thiết kế | PLS và MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD, v.v. |
| 3 | Đang tải thiết kế | Theo yêu cầu và đặc điểm kỹ thuật của Khách hàng trên toàn thế giới. |
| 4 | Thử tải / thử nghiệm phá hủy | Chúng tôi có thể sắp xếp theo thẩm quyền của Chính phủ nếu cần thiết và chi phí của loại thử nghiệm như vậy là riêng biệt với việc định giá tháp. |
| 5 | Vôn | Đường dây truyền tải 33KV, 66 / 69KV, 110KV, 220KV / 230KV, 330KV, 380 / 400KV, 500KV, 750KV, 800KV, 1000KV |
| 6 | Mạ kẽm nhúng nóng | ISO 1461-2009, ASTM A123 |
| 7 | Lớp thép |
1. Thép kết cấu hợp kim thấp cường độ cao: Q420B tương đương với ASTM Gr60 2. Thép kết cấu hợp kim thấp có độ bền cao: Q355B tương đương với ASTM Gr50 hoặc S355JR 3. Thép kết cấu carbon: Q235B tương đương với ASTM A36 hoặc S235JR |
| số 8 | Bu lông và đai ốc | Chủ yếu là bu lông ISO 898 cấp 6,8 và 8,8 cho cả tiêu chuẩn Trung Quốc, ISO và DIN |
| 9 | Loại tháp | Tháp góc, Tháp hình ống, Cột mốc Guyed, Tháp đơn cực |
| 10 | Loại tháp | Tháp treo, Tháp căng thẳng, Tháp chết, Cấu trúc trạm biến áp |
| 11 | Sự bảo đảm | Kết cấu tháp: 10 năm |
| 12 | Thời gian trả lại | 50 năm |
| 13 | Vận tải | Chúng tôi rất gần với cảng lớn nhất thế giới, đây là lợi thế của chúng tôi về vận tải biển. |
| 14 | Kiểm soát chất lượng |
Tuân theo hệ thống ISO 9001 và kiểm tra QC nghiêm ngặt đối với nguyên liệu, thử nghiệm lắp ráp nguyên mẫu, thử nghiệm mạ và kiểm tra trước khi giao hàng về cả số lượng và chất lượng Chúng tôi xử lý chất lượng đầu tiên và tỷ lệ kiểm tra 100%. |
Tháp đơn cực
Tháp ống đơn hay còn gọi là tháp đơn cực, là loại tháp được sử dụng phổ biến, có hình thức đẹp,
có diện tích nhỏ từ 9 đến 18 mét vuông, tiết kiệm chi phí và được đa số
sự thi công.Thân tháp áp dụng phần hợp lý hơn, được kết nối thông qua độ bền cao
chớp.Nó có đặc điểm là lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa điểm phức tạp.
Tháp Guyed
Tháp Guyed có một vẻ ngoài mới lạ, và đặc điểm lớn nhất của nó là được tăng cường bằng cách sử dụng dây thép.
Tháp Guyed là một loại tháp truyền thông phổ biến, kinh tế và thiết thực.Nó nhẹ hơn và
rẻ hơn những cái khác.Nó rất thích hợp cho các khu vực địa lý rộng.
Tháp tự hỗ trợ

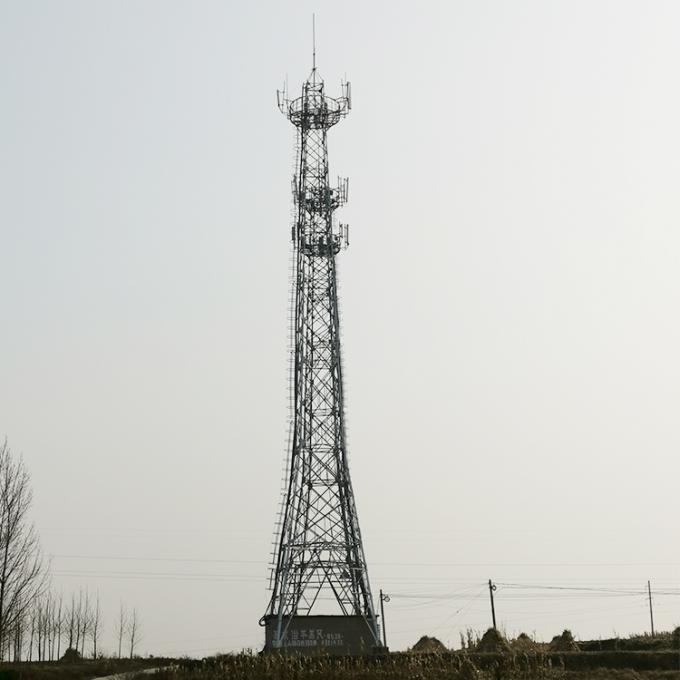

Tháp tự hỗ trợ thường là 3leg của tháp 4leg, và vật liệu của nó là ống thép hoặc thép góc.Đối với
kết nối, tháp hình ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông.
Đặc trưng:
1. Hệ số tải trọng gió nhỏ, khả năng cản gió mạnh.
2. Tiết kiệm tài nguyên đất, vị trí thuận lợi.
3. Vận chuyển và lắp đặt thuận tiện.
Người liên hệ: Peter
Tel: 86-13958364836

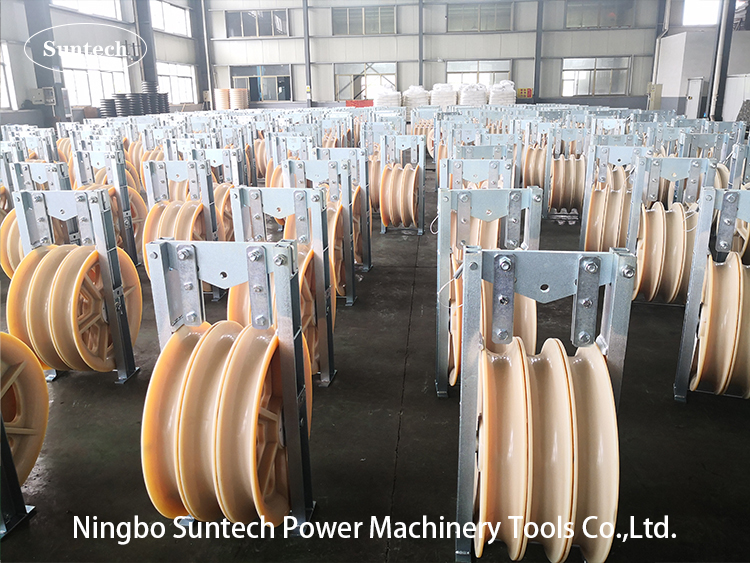

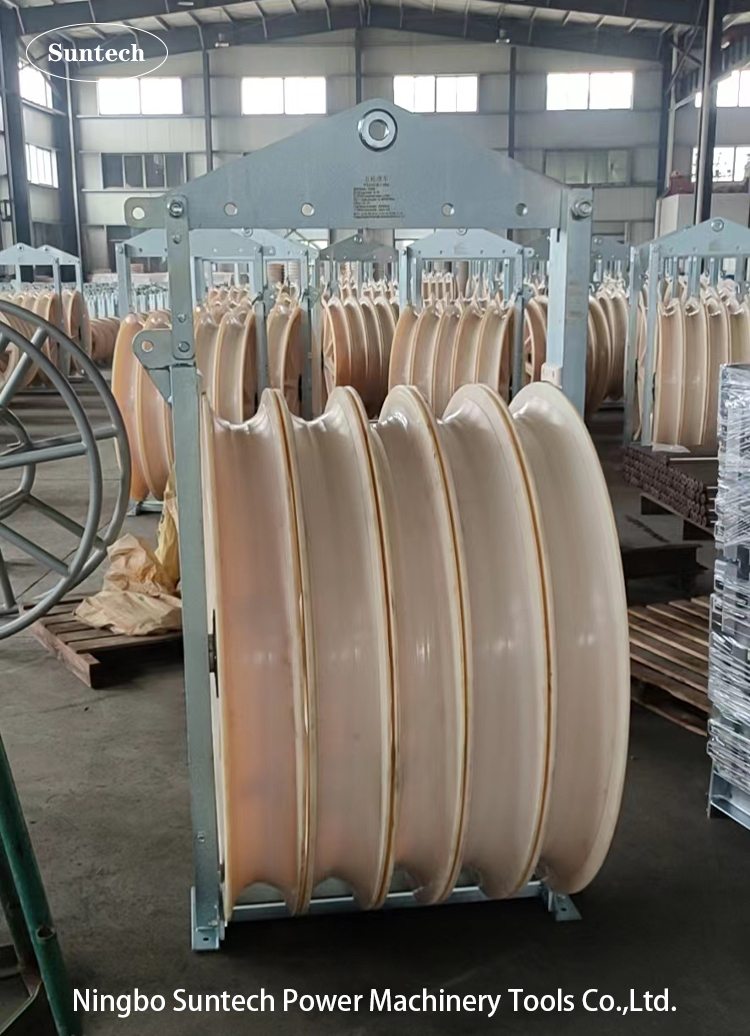

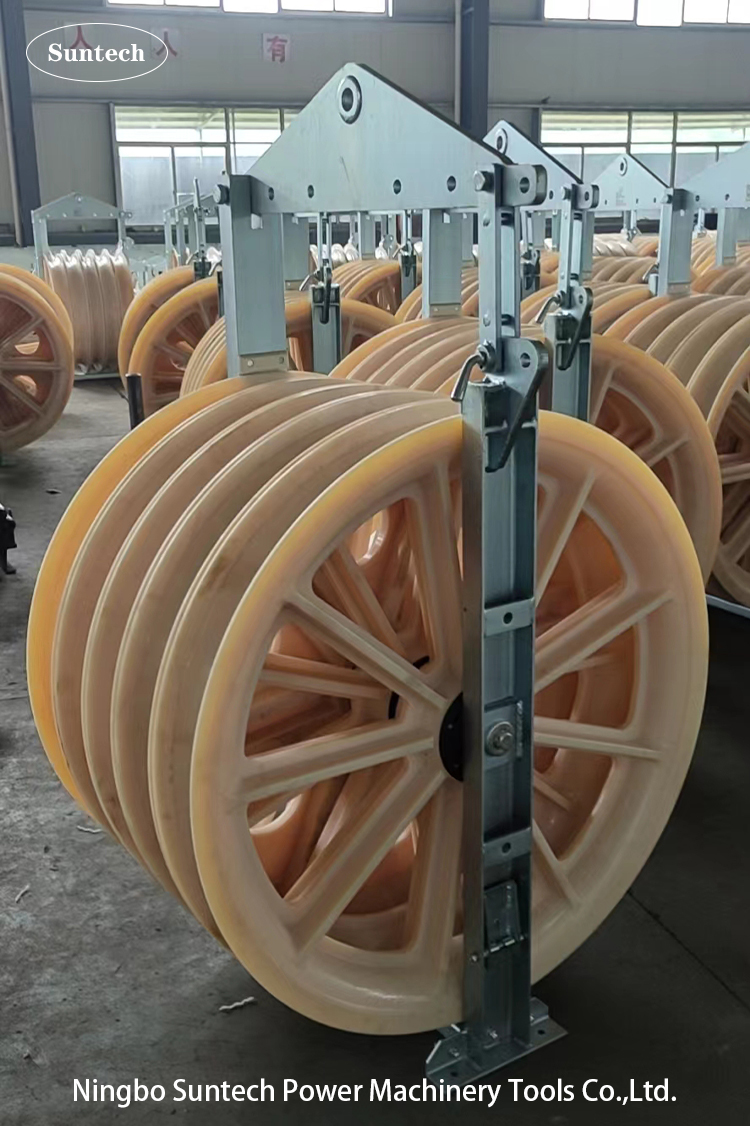

Dia 660mm Khối xâu dây dẫn / Thiết bị xâu chuỗi cho đường dây điện trên không

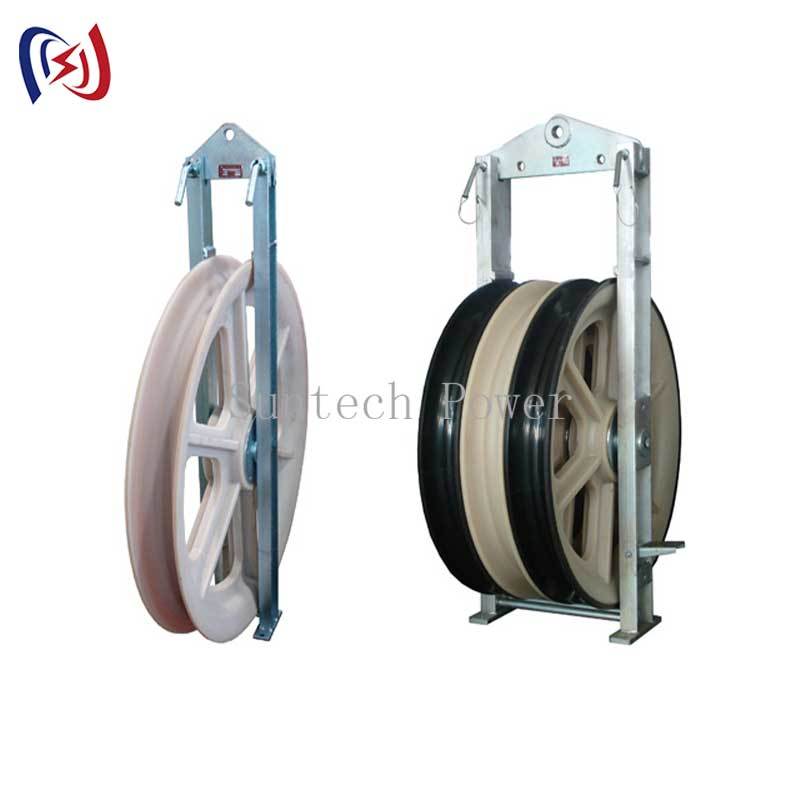

Khối chuỗi OHTL Bền cáp Nylon MC Ròng rọc, Con lăn cáp treo ròng rọc Nylon
