| Nguồn gốc: | NINGBO, TRUNG QUỐC |
| Hàng hiệu: | Suntech |
| Chứng nhận: | ISO9001,CCC |
| Số mô hình: | ACSR |
| Số lượng đặt hàng tối thiểu: | 2000m |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Hộp hoặc hộp đựng bằng gỗ xuất khẩu |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 3000TON / THÁNG |
| Tên: | Thép dẫn nhôm được gia cố | Loại hình: | Trần |
|---|---|---|---|
| Đăng kí: | Đường dây truyền tải | Vật liệu cách nhiệt: | Không |
| Tiêu chuẩn: | Lưới điện tiểu bang, Trạm điện | Vật chất: | Nhôm |
| Điểm nổi bật: | Cáp nhôm trần ACSR,Dây dẫn hợp kim nhôm gia cố bằng thép,Đường truyền Dây dẫn nhôm trần |
||

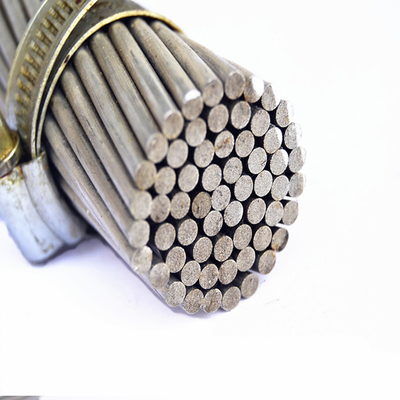

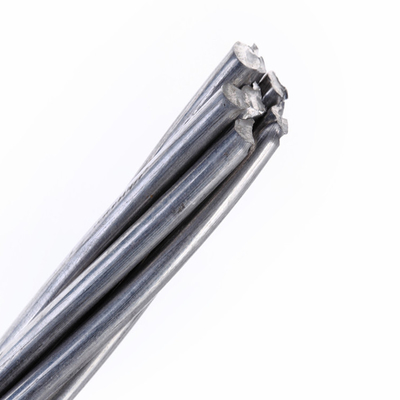

Dây dẫn aac / acsr / aaac trần
1 ứng dụng
(AAC và ACSR) đã được sử dụng rộng rãi trong các đường dây tải điện với nhiều cấp điện áp khác nhau, vì chúng có các đặc tính tốt như cấu trúc đơn giản, lắp đặt và bảo trì thuận tiện, công suất truyền tải lớn với chi phí thấp và cũng thích hợp để đặt qua các thung lũng sông và những nơi tồn tại các đối tượng địa lý đặc biệt.
2 Hiệu suất dịch vụ
(1) Nhiệt độ hoạt động trong thời gian dài cho phép đối với dây dẫn trên không là 70oC.
(2). Trong điều kiện khí hậu hiếm hoi làxảy ravà tỷ lệ bao phủ của băng thấp ở khu vực băng dày, ứng suất lớn nhất của cáp tại điểm thấp nhất của võng không được vượt quá 60% sức công phá trong thời gian ngắn.
(3) .Khi kết nối dây dẫn, dây dẫn bên cạnh ống kết nối không được nổi rõ, nếu không, lực tác động lên dây dẫn vận hành sẽ không cân bằng. Sau khi lắp đặt đầu nối, ống kết nối phải được sơn bằng vecni chống ẩm để bảo vệ nó khỏi bị ăn mòn.
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn BS 215
| Tên mã | Trên danh nghĩanhômdiện tích | Stranding và dây đường kính | Phần diện tích củanhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
| Al | Thép | ||||||||
| mm2 | Không ./mm | mm2 | mm2 | mm | kg / km | om/ km | kN | ||
| CON THỎ | 50 | 6 / 3,35 | 1 / 3,35 | 52,88 | 61,7 | 10.05 | 214 | 0,5426 | 18,35 |
| CHÚ CHÓ | 100 | 6 / 4,72 | 7 / 1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
| CHÓ SÓI | 150 | 30 / 2,59 | 7 / 2,59 | 158.1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
| DINGO | 150 | 18 / 3,35 | 1 / 3,35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
| LINH MIÊU | 175 | 30 / 2,79 | 7 / 2,79 | 183.4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
| NGỰA RẰN | 400 | 54 / 3,18 | 7 / 3,18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn ASTM B 232
| Tên mã |
Trên danh nghĩa AWG / MCM |
Stranding và đường kính dây | Diện tích mặt cắt của nhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
| Al | Thép | ||||||||
| Không ./mm | mm2 | mm2 | mm | kg / km | Ω / km | kN | |||
| Thổ Nhĩ Kỳ | 6 | 6 / 1,68 | 1 / 1,68 | 13,29 | 15.48 | 5,04 | 54 | 2.1586 | 5,24 |
| Thiên nga | 4 | 6 / 2,12 | 1 / 2,12 | 21,16 | 24,71 | 6,36 | 85 | 1.3557 | 8,32 |
| Chim sẻ | 2 | 6 / 2,67 | 1 / 2,67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
| Robin | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15,85 |
| Raven | 1/0 | 6 / 3,37 | 1 / 3,37 | 53.48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
| chim cun cút | 2/0 | 6 / 3,78 | 1 / 3,78 | 67.42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
