Nguồn gốc: | NINGBO, TRUNG QUỐC |
Hàng hiệu: | Suntech Power |
Chứng nhận: | ISO9001,CCC |
Số mô hình: | ACSR |
Số lượng đặt hàng tối thiểu: | 2000m |
---|---|
Giá bán: | Get the newest price |
chi tiết đóng gói: | Hộp hoặc hộp đựng bằng gỗ xuất khẩu |
Thời gian giao hàng: | 10-15 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 4000Ton / tháng |
Tên: | Cáp điện dẫn Acsr | Loại hình: | Điện cao thế |
---|---|---|---|
Đăng kí: | Trên không | Vật chất: | Dây dẫn thép nhôm |
Cách sử dụng: | Dây thép cường độ cao | Tiêu chuẩn: | BS IEC ASTM DIN |
Điểm nổi bật: | Dây dẫn điện trần,Dây dẫn nhôm trần trên không,Dây nhôm trần được gia cố bằng thép |

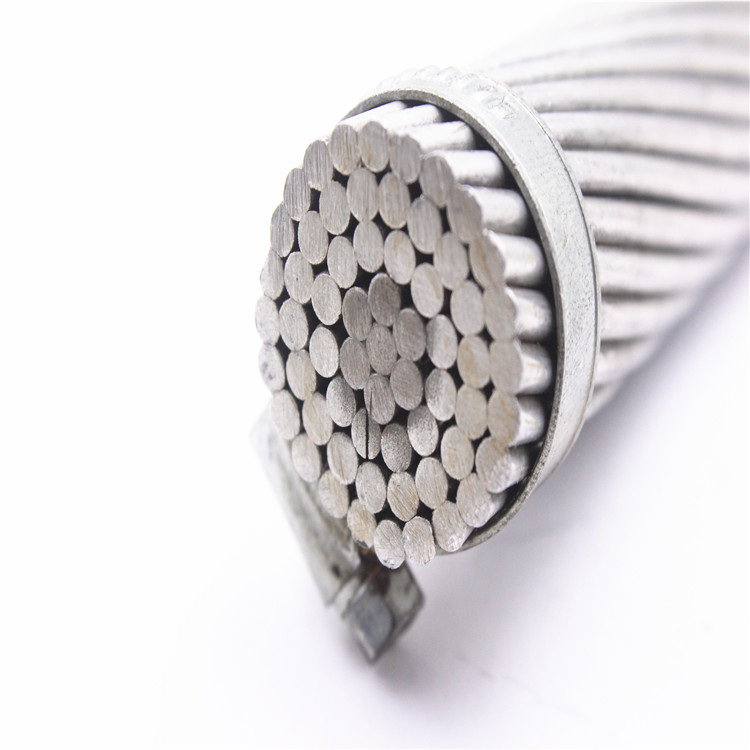

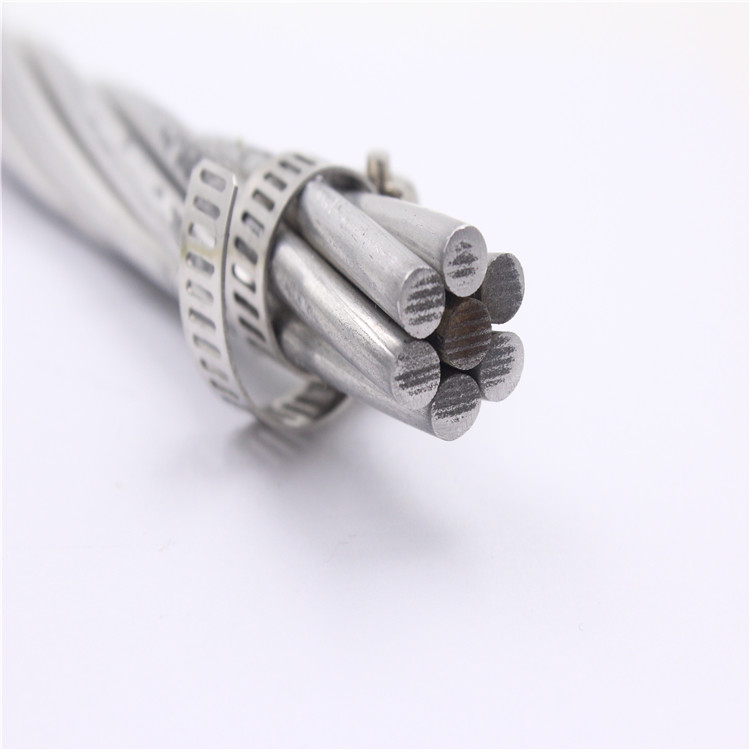

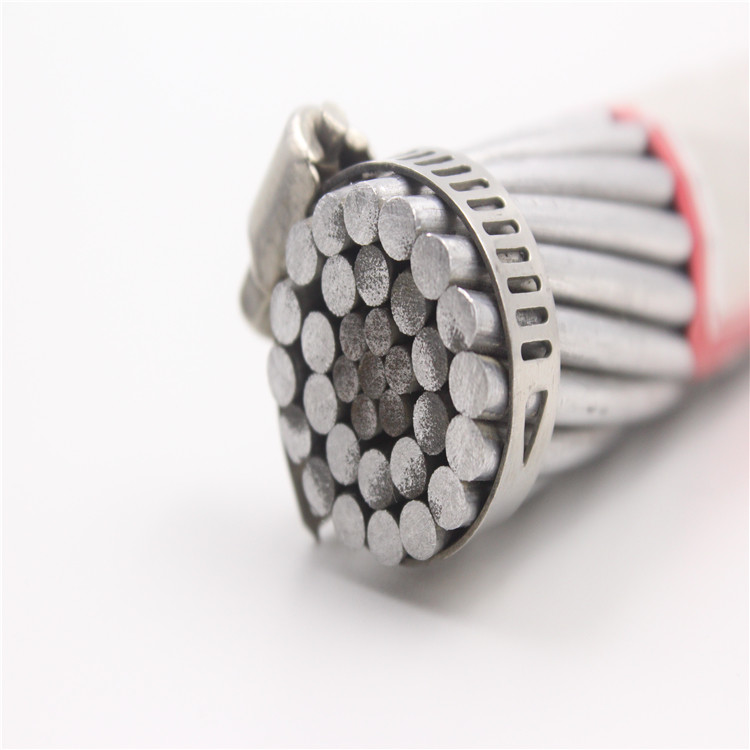

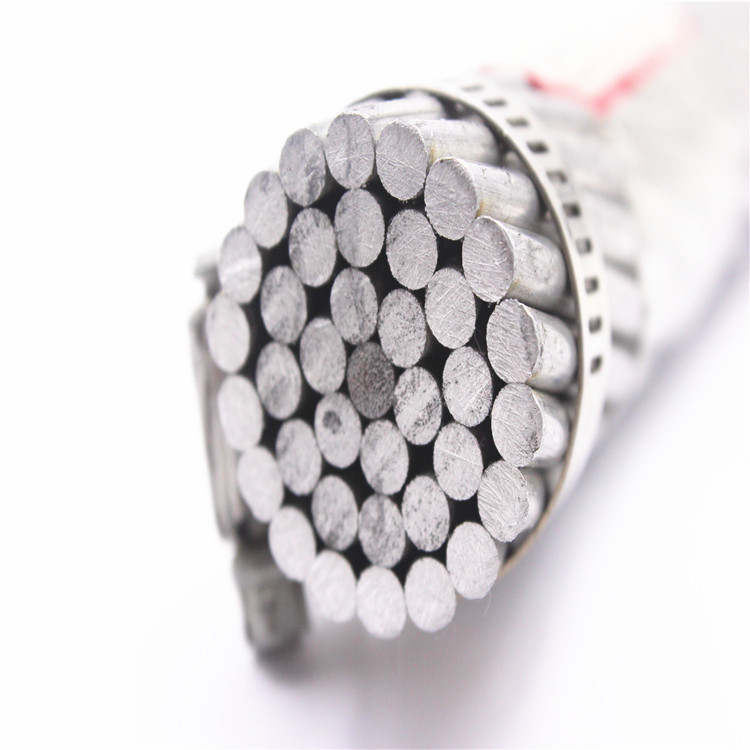

Cáp ACSR (Thép dẫn điện bằng nhôm) bao gồm lõi thép mạ kẽm, được bao quanh bởi các lớp đồng tâm của dây nhôm và bôi dầu mỡ nếu cần.
2. ứng dụng
Dây dẫn ACSR, AAC, AAAC, ASCSR & ACAR sử dụng rộng rãi trong các đường dây tải điện với nhiều cấp điện áp khác nhau.Vì chúng có các đặc điểm tốt như cấu trúc đơn giản, lắp đặt và bảo trì thuận tiện, chi phí đường dây thấp, công suất truyền tải lớn và cũng thích hợp để đặt qua sông và thung lũng, v.v. đường dây trên không.
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn BS 215
Tên mã | Trên danh nghĩanhômdiện tích | Stranding và dây đường kính | Phần diện tích củanhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
Al | Thép | ||||||||
mm2 | Không ./mm | mm2 | mm2 | mm | kg / km | om/ km | kN | ||
CON THỎ | 50 | 6 / 3,35 | 1 / 3,35 | 52,88 | 61,7 | 10.05 | 214 | 0,5426 | 18,35 |
CHÚ CHÓ | 100 | 6 / 4,72 | 7 / 1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
CHÓ SÓI | 150 | 30 / 2,59 | 7 / 2,59 | 158.1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18 / 3,35 | 1 / 3,35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LINH MIÊU | 175 | 30 / 2,79 | 7 / 2,79 | 183.4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
NGỰA RẰN | 400 | 54 / 3,18 | 7 / 3,18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn ASTM B 232
Tên mã |
Trên danh nghĩa AWG / MCM |
Stranding và đường kính dây | Diện tích mặt cắt của nhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
Al | Thép | ||||||||
Không ./mm | mm2 | mm2 | mm | kg / km | Ω / km | kN | |||
Thổ Nhĩ Kỳ | 6 | 6 / 1,68 | 1 / 1,68 | 13,29 | 15.48 | 5,04 | 54 | 2.1586 | 5,24 |
Thiên nga | 4 | 6 / 2,12 | 1 / 2,12 | 21,16 | 24,71 | 6,36 | 85 | 1.3557 | 8,32 |
Chim sẻ | 2 | 6 / 2,67 | 1 / 2,67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15,85 |
Raven | 1/0 | 6 / 3,37 | 1 / 3,37 | 53.48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
chim cun cút | 2/0 | 6 / 3,78 | 1 / 3,78 | 67.42 | 78,65 | 11,34 | 273 | 0,4255 |
23,62 |
3. tiêu chuẩn
BS-215-2-70 ACSR
BS EN 50182: 2001
ASTM B233 / B232M-99
BAO BÌ & VẬN CHUYỂN
Gói khác nhau cho khách hàng lựa chọn!
Đối với chi phíDây dẫn (AAC AAAC ACSR ACAR ACSR / AW), chúng tôi thường sử dụng trống gỗ tiêu chuẩn để đóng gói như hình bên dưới.Chúng tôi có thể thiết kế các loại gói khác nhau theo yêu cầu của khách hàng.
DỊCH VỤ TỐT NHẤT!
1. hàng hóa tùy chỉnh:chúng tôi có thể làm cho cáp theo nhu cầu của bạn bao gồm màu sắc, kích thước, v.v. chúng tôi cũng cung cấp OEM / ODM
2. nhà máy riêng:Nguồn nguyên liệu đáng tin cậy, chúng tôi có thể cung cấp cho bạn giá xuất xưởng.
3. mẫu miễn phí:Mẫu miễn phí để cung cấp, nhưng cước vận chuyển mẫu phải được khách hàng ghép nối;
4. giao hàng tốc độ:15-30 ngày, đội ngũ vận chuyển chuyên nghiệp.
5. tất cả các loại kiểm tra:Thiết bị kỹ thuật chuyên nghiệp đảm bảo chất lượng cao.
6.Wthời gian bảo hành:Thời gian bảo hành sản phẩm miễn phí thông thường là 3-5 năm.
