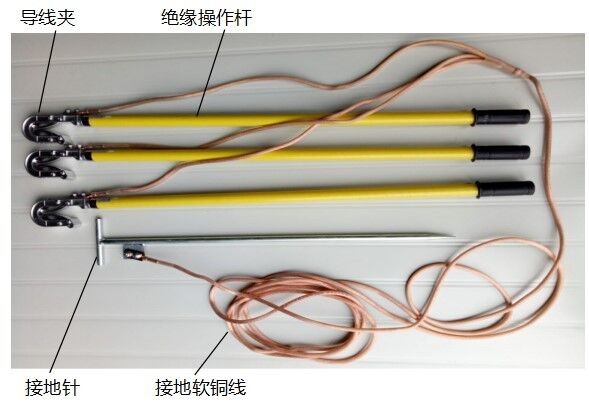

Thiết bị nối đất an toàn cá nhân Dây nối đất an toàn
Nó phù hợp cho các đường dây tải điện, nhà máy điện và thiết bị trạm biến áp, nối đất ngắn mạch để bảo trì khi mất điện.
Đặc tính
1. kẹp dây bằng hợp kim nhôm đúc, độ bền cao, độ dẫn điện tốt.
2.Dây tiếp đất ngắn mạch cầm tay được đóng gói trong túi vải với hộp gỗ xuất khẩu, dễ dàng mang theo và vận chuyển

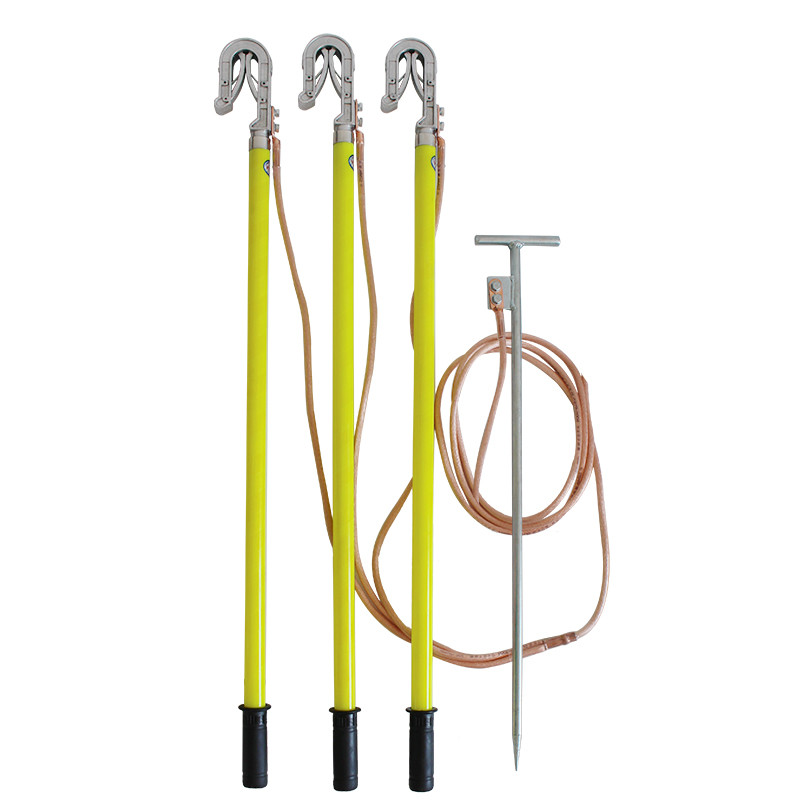

Mặt hàng số 23012
Căng lưỡi kép (Loại đường truyền)

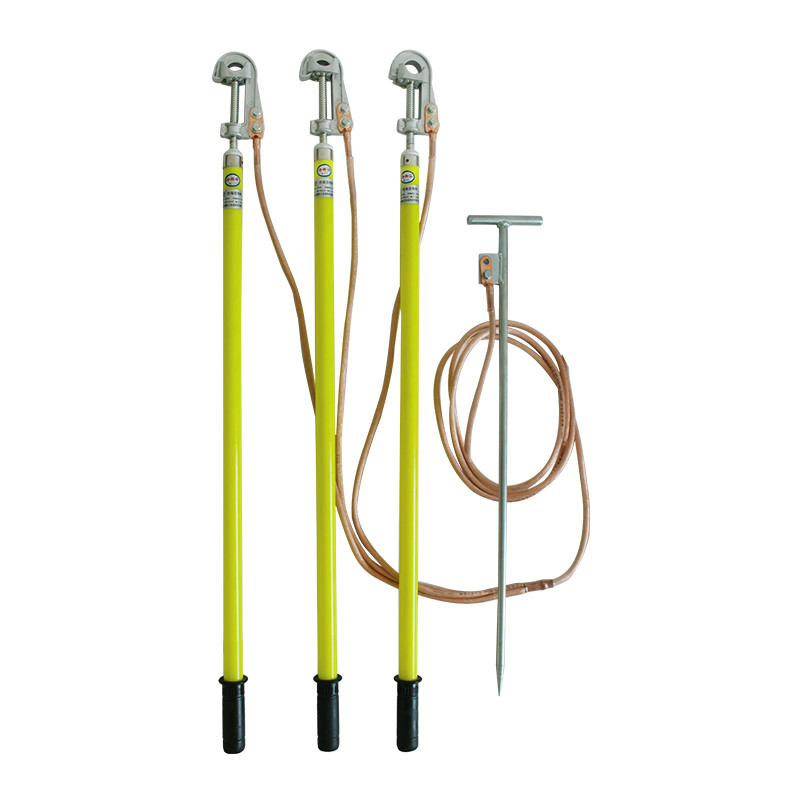

Mặt hàng số 23011
Đầm xoắn ốc (Loại đường truyền)

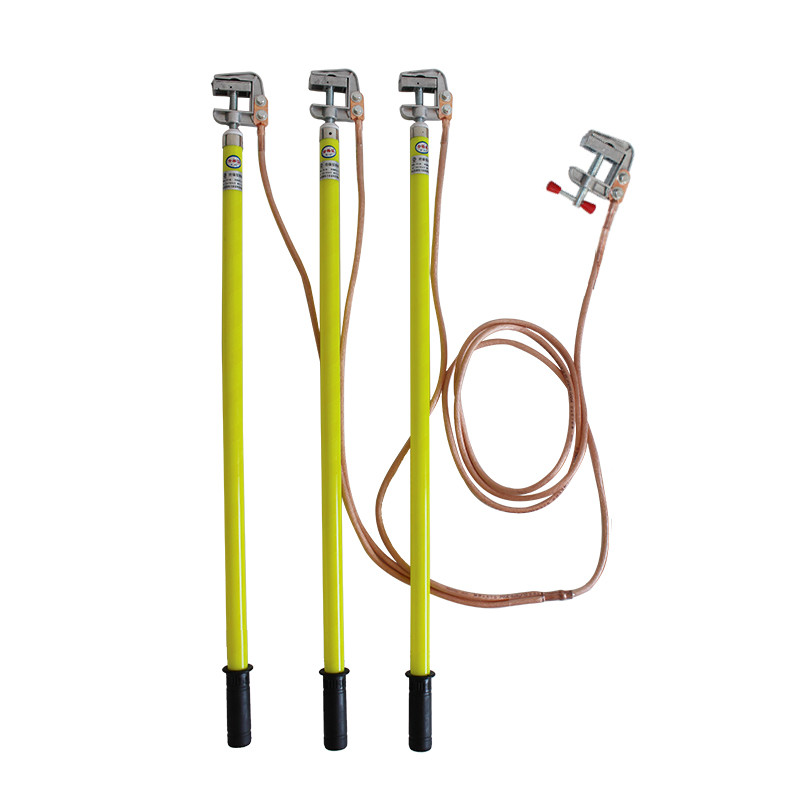

Mặt hàng số 23001
Nén xoắn ốc (Trạm con kiểu)
Bảng cấu hình dây nối đất:
| Cấp điện áp | Dây đồng mềm nối đất |
Chiều dài của thanh tác chiến trên mặt đất (mm) |
|||
| (mm2) | (m) | ||||
| Cách điện | Cầm tay | Tổng chiều dài | |||
| 10KV | 25 | 1 * 3 + 7 ~ 1,5 * 3 + 20 | 700 | 300 | 1000 |
| 35KV | 25 | 1,5 * 3 + 18 | 900 | 600 | 1500 |
| 68KV | 25 | 1,5 * 3 + 20 | 1000 | 600 | 1600 |
| 110KV | 25,35 | 9 * 3 | 1300 | 700 | 2000 |
| 2 * 3 + 20 | |||||
| 220KV | 25,35 | 9 * 3 | 2100 | 900 | 3000 |
| 3 * 3 + 25 | |||||
| 330KV | 35,50 | 12 * 3 4 * 3 + 25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13 * 3 ~ 20 * 3 | 4100 | 1400 | 5500 |
| 220-500KV Dây nối đất trên không | 25 | 1 * 3 + 7 ~ 1,5 * 3 + 20 | 700 | 300 | 1000 |
| Thiết bị kiểm tra áp suất cao | 35,50 | 5 * 3 ~ 10 * 3 | 700 | 300 | 1000 |
Giá trị định mức của dây đồng trên mét:
| Diện tích mặt cắt (mm) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| Đường kính dây (mm) | 4.2 | 5,7 | 7,5 | 8,78 | 11 | 12 | 16 | 17 |
| Đường kính vỏ bọc (MΩ) | 7.3 | 7.8 | 9,6 | 11,2 | 12,6 | 16,5 | 21 | 22 |
| Giá trị điện trở (A) | 1,98 | 1,24 | 0,79 | 0,56 | 0,4 | 0,28 | 0,21 | 0,16 |
| An toàn hiện tại | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
