Tháp viễn thông hình ống thon Mvno Tháp di động Gsm Tháp đơn cực viễn thông
Chi tiết nhanh:

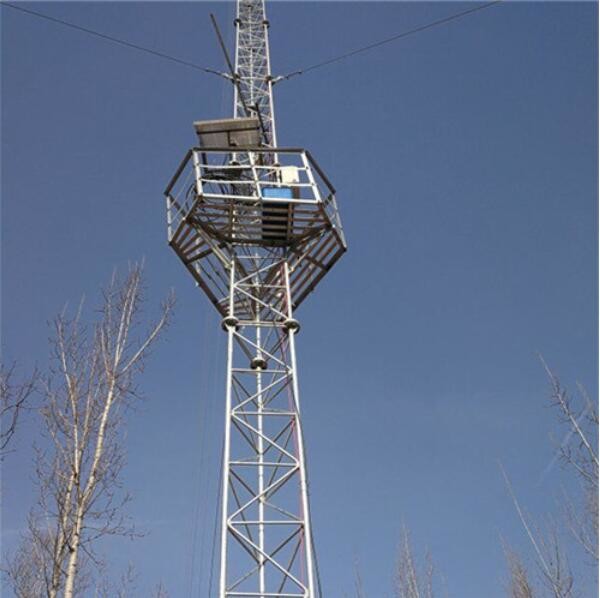

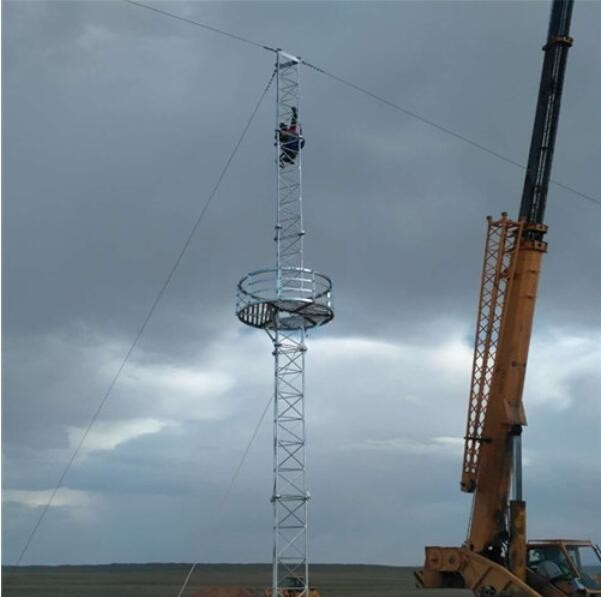

Tháp tự hỗ trợ thích hợp cho hầu hết các ứng dụng truyền thông không dây.Tháp tự hỗ trợ
thường là cấu trúc kiểu mạng tinh thể ba hoặc bốn mặt được làm từ thanh rắn, ống hoặc góc.Tháp tự hỗ trợ
rất lý tưởng cho việc lắp đặt mà các yêu cầu về không gian bị hạn chế.
Thông số kỹ thuật
| Thiết kế | ||
| 1. Mã thiết kế | TIA / EIA-222-G / F | |
| Kết cấu thép | ||
| 2. Lớp | Thép nhẹ | Thép cường độ cao |
| GB / T 700: Q235B, Q235C, Q235D | GB / T1591: Q345B, Q345C, Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. Tốc độ gió thiết kế | Lên đến 250 km / h | |
| 4. Độ võng cho phép | 0,5 ~ 1,0 độ @ tốc độ hoạt động | |
| 5. Sức căng (Mpa) | 360 ~ 510 | 470 ~ 630 |
| 6. Sức mạnh năng suất (t≤16mm) (Mpa) | 355 | 235 |
| 7. Độ giãn dài (%) | 20 | 24 |
| 8. Sức mạnh tác động KV (J) | 27 (20 ° C) --- Q235B (S235JR) | 27 (20 ° C) --- Q345B (S355JR) |
| 27 (0 ° C) --- Q235C (S235J0) | 27 (0 ° C) --- Q345C (S355J0) | |
| 27 (-20 ° C) --- Q235D (S235J2) | 27 (-20 ° C) --- Q345D (S355J2) | |
| Bu lông & đai ốc | ||
| 9. Lớp | Lớp 4,8, 6,8, 8,8 | |
| 10. Tiêu chuẩn về cơ tính | ||
| 10.1 Bu lông | ISO 898-1 | |
| 10.2 Quả hạch | ISO 898-2 | |
| 10.3 Vòng đệm | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Bu lông | DIN7990, DIN931, DIN933 | |
| 11.2 Quả hạch | ISO4032, ISO4034 | |
| 11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
| Hàn | ||
| 12. Phương pháp | Hàn hồ quang được che chắn CO2 & hàn hồ quang chìm (SAW) | |
| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14. Phương pháp chấm điểm của các thành viên | Máy dập thủy lực | |
| Mạ kẽm | ||
| 15. Tiêu chuẩn mạ kẽm của thép hình | ISO 1461 hoặc ASTM A123 | |
| 16. Tiêu chuẩn mạ của bu lông và đai ốc | ISO 1461 hoặc ASTM A153 | |
| Bài kiểm tra | ||
| 17. Kiểm tra nhà máy | Kiểm tra độ bền kéo, Phân tích các yếu tố, Kiểm tra độ sắc nét (kiểm tra va đập), Uốn nguội, Kiểm tra Preece, Kiểm tra búa |
|
Quy trình sản xuất và kiểm soát chất lượng
