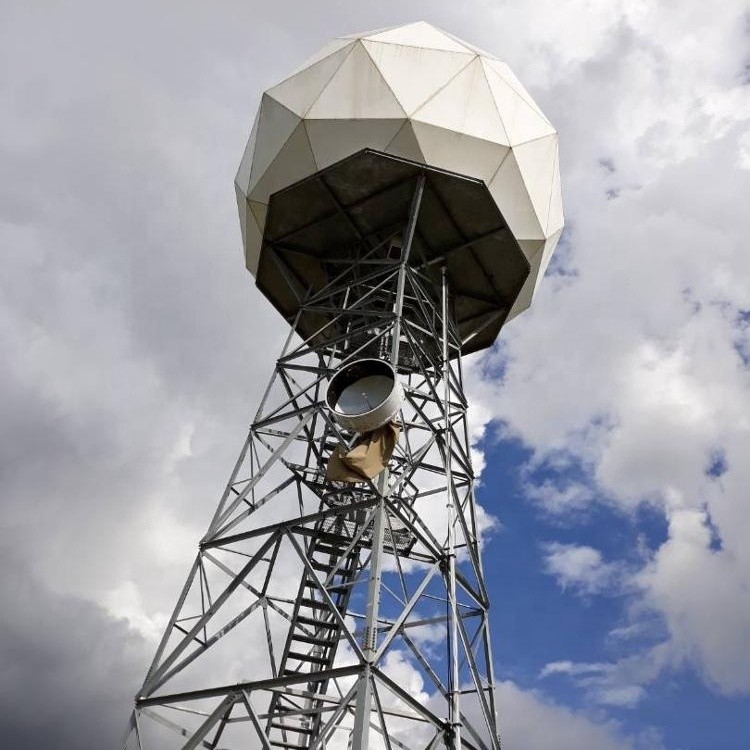

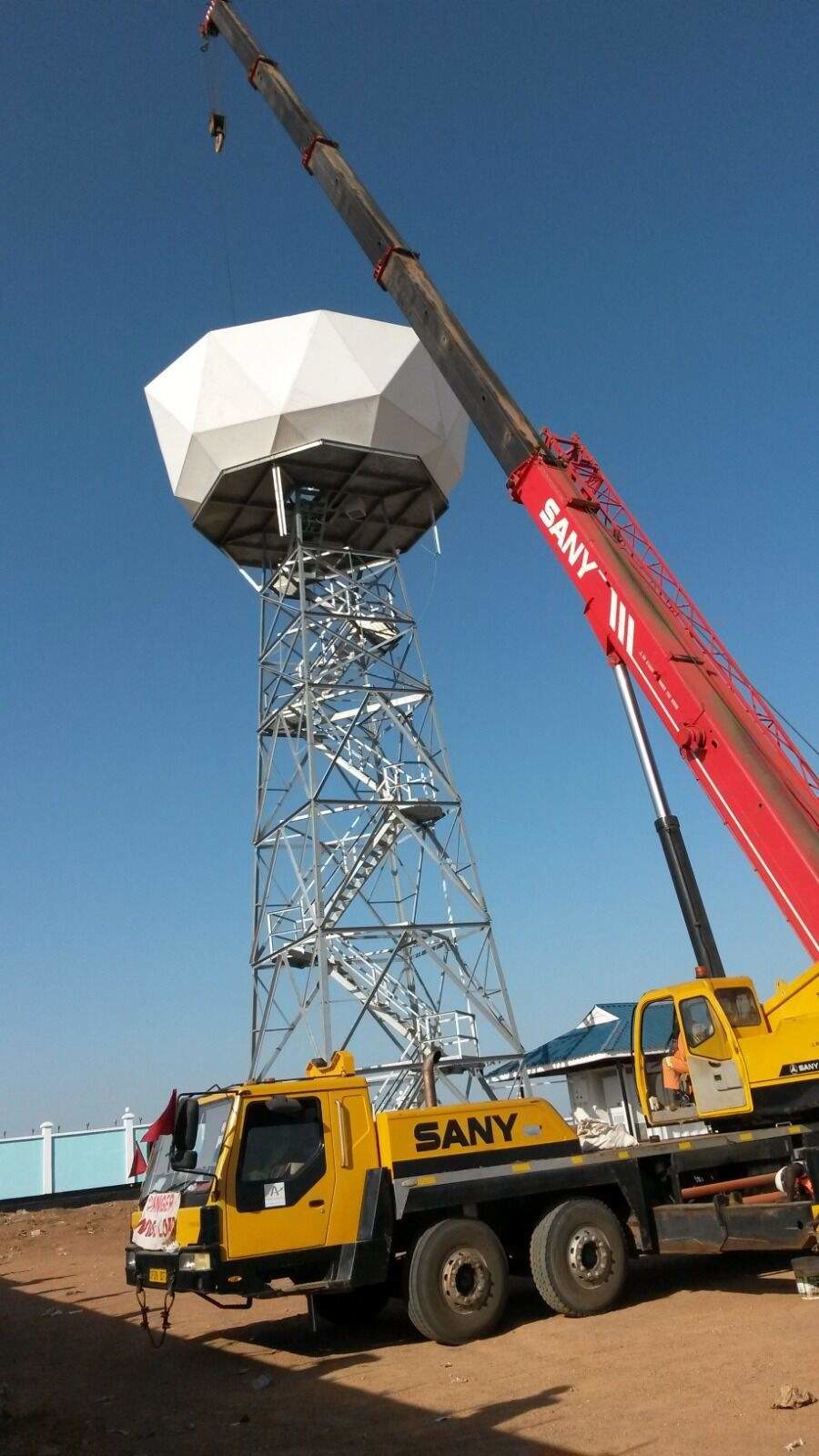

Cấu trúc tháp viễn thông radar góc bằng thép mạ kẽm
Tháp đơn cực
Tháp ống đơn hay còn gọi là tháp đơn cực, là loại tháp được sử dụng phổ biến, có hình thức đẹp,
có diện tích nhỏ từ 9 đến 18 mét vuông, tiết kiệm chi phí và được đa số
sự thi công.Thân tháp áp dụng phần hợp lý hơn, được kết nối thông qua độ bền cao
chớp.Nó có đặc điểm là lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa điểm phức tạp.
Tháp Guyed
Tháp Guyed có một vẻ ngoài mới lạ, và đặc điểm lớn nhất của nó là được tăng cường bằng cách sử dụng dây thép.
Tháp Guyed là một loại tháp truyền thông phổ biến, kinh tế và thiết thực.Nó nhẹ hơn và
rẻ hơn những cái khác.Nó rất thích hợp cho các khu vực địa lý rộng.
Tháp tự hỗ trợ
Tháp tự hỗ trợ thường là 3leg của tháp 4leg, và vật liệu của nó là ống thép hoặc thép góc.Đối với
kết nối, tháp hình ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông.
Đặc trưng:
1. Hệ số tải trọng gió nhỏ, cản gió mạnh.
2. Tiết kiệm tài nguyên đất, vị trí thuận lợi.
3. Vận chuyển và lắp đặt thuận tiện.
Tập đoàn Suntech Power là một trong những công ty thuộc Nhóm Mua sắm, Kỹ thuật & Hợp đồng lớn nhất ở Trung Quốc. công ty chi nhánh và nhà máy của nhóm chúng tôi đã tham gia
trong lĩnh vực năng lượng điện hơn 26 năm.
Và công ty chi nhánh của chúng tôi Ningbo Suntech Power Machinery Tools Co., Ltd. là một nhà cung cấp toàn cầu chuyên nghiệp đã xuất khẩu hơn 90 quốc gia trên thế giới, chúng tôi đã cố gắng tập trung vào các giải pháp toàn diện như cung cấp tất cả các sản phẩm liên quan và dịch vụ kỹ thuật theo yêu cầu của khách hàng, ví dụ như từ tư vấn kỹ thuật, dịch vụ thiết kế, dịch vụ bản vẽ , sản xuất, vận chuyển, giám sát và thậm chí cả dịch vụ xây dựng và bảo trì lắp đặt.
Với triết lý kinh doanh “Thành thật mà nói, đôi bên cùng có lợi” và khái niệm dịch vụ theo đuổi tối đa hóa giá trị của khách hàng, giúp công ty giành được uy tín lớn từ các nhà khai thác viễn thông và điện lực, chúng tôi sẵn sàng phát triển và chia sẻ thành công với bạn.
| Không. | Sự miêu tả | Đặc điểm kỹ thuật chi tiết và các thông số thiết kế chính |
| 1 | Mã thiết kế | 1. Tiêu chuẩn quốc gia Trung Quốc: |
| Một.ĐL / T 5154-2002 Quy định kỹ thuật thiết kế kết cấu tháp và cực của đường dây tải điện trên không | ||
| b.ĐL / T 5219-2005 Quy chuẩn kỹ thuật thiết kế nền đường dây tải điện trên không | ||
| 2. Mỹ Tiêu chuẩn: | ||
| Một.ASCE 10-97-2000 Thiết kế kết cấu truyền động bằng thép lưới | ||
| b.Yêu cầu về mã xây dựng ACI 318-02 cho kết cấu bê tông | ||
| 2 | Phần mềm thiết kế | PLS và MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD, v.v. |
| 3 | Đang tải thiết kế | Theo yêu cầu và đặc điểm kỹ thuật của Khách hàng trên toàn thế giới. |
| 4 | Thử tải / thử nghiệm phá hủy | Chúng tôi có thể sắp xếp theo thẩm quyền của Chính phủ nếu cần thiết và chi phí của loại thử nghiệm như vậy là riêng biệt với việc định giá tháp. |
| 5 | Vôn | Đường dây truyền tải 33KV, 66 / 69KV, 110KV, 220KV / 230KV, 330KV, 380 / 400KV, 500KV, 750KV, 800KV, 1000KV |
| 6 | Mạ kẽm nhúng nóng | ISO 1461-2009, ASTM A123 |
| 7 | Lớp thép | 1. Thép kết cấu hợp kim thấp cường độ cao: Q420B tương đương với ASTM Gr60 |
| 2. Thép kết cấu hợp kim thấp có độ bền cao: Q355B tương đương với ASTM Gr50 hoặc S355JR | ||
| 3. Thép kết cấu carbon: Q235B tương đương với ASTM A36 hoặc S235JR | ||
| số 8 | Bu lông và đai ốc | Chủ yếu là bu lông ISO 898 cấp 6,8 và 8,8 cho cả tiêu chuẩn Trung Quốc, ISO và DIN |
| 9 | Loại tháp | Tháp góc, Tháp hình ống, Cột mốc Guyed, Tháp đơn cực |
| 10 | Loại tháp | Tháp treo, Tháp căng thẳng, Tháp chết, Cấu trúc trạm biến áp |
| 11 | Sự bảo đảm | Kết cấu tháp: 10 năm |
| 12 | Thời gian trả lại | 50 năm |
| 13 | Vận tải | Chúng tôi rất gần với cảng lớn nhất thế giới, đây là lợi thế của chúng tôi về vận tải biển. |
| 14 | Kiểm soát chất lượng | Tuân theo hệ thống ISO 9001 và kiểm tra QC nghiêm ngặt đối với nguyên liệu, thử nghiệm lắp ráp nguyên mẫu, thử nghiệm mạ và kiểm tra trước khi giao hàng về cả số lượng và chất lượng |
| Chúng tôi xử lý chất lượng đầu tiên và tỷ lệ kiểm tra 100%. |
