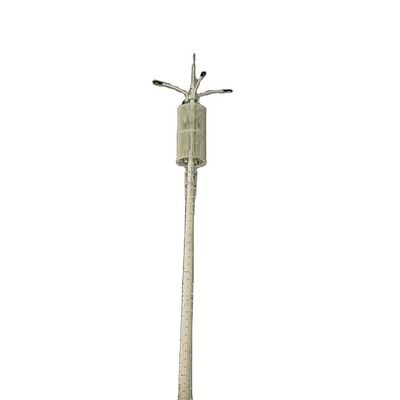

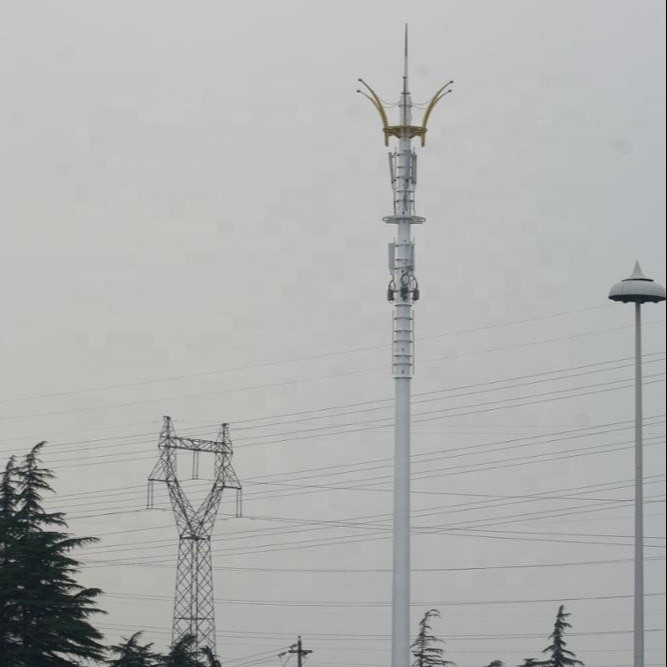

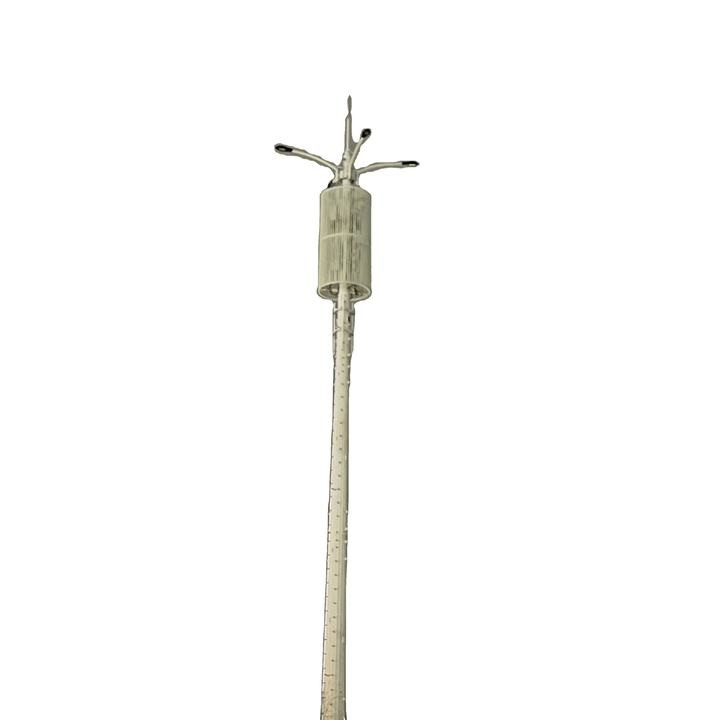

Tháp sắt đơn cực viễn thông 20m dành cho viễn thôngCông trường
Tập đoàn Suntech Powerlà một trong những công ty thuộc Tập đoàn Mua sắm, Kỹ thuật & Hợp đồng lớn nhất ở Trung Quốc. Công ty chi nhánh và nhà máy thuộc tập đoàn của chúng tôi đã tham gia vào lĩnh vực năng lượng điện hơn 26 năm.
Chi tiết nhanh:
1. Mã thiết kế TIA / EIA-222-G / F Kết cấu thép
2. Thép GradeMild Thép cường độ cao GB / T 700: Q235B, Q235C, Q235DGB / T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. Tốc độ gió thiết kế Lên đến 250 km / h
4. Độ lệch cho phép tốc độ hoạt động 0,5 ~ 1,0 độ
5. Sức căng (Mpa) 360 ~ 510470 ~ 630
6. Sức mạnh năng suất (t≤16mm) (Mpa) 355235
7. Độ giãn dài (%) 2024
8. Độ bền va đập KV (J) 27 (20 ° C) --- Q235B (S235JR) 27 (20 ° C) --- Q345B (S355JR) 27 (0 ° C) --- Q235C (S235J0) 27 (0 ° C) --- Q345C (S355J0) 27 (-20 ° C) --- Q235D (S235J2) 27 (-20 ° C) --- Q345D (S355J2)
9. Bu lông & đai ốc Lớp 4,8, 6,8, 8,8
10. Tiêu chuẩn về đặc tính cơ
10.1 Bu lông ISO 898-1
10.2 Quả hạch ISO 898-2
10.3 Vòng đệm ISO 6507-1
11. Tiêu chuẩn về kích thước
11.1 Bu lông DIN7990, DIN931, DIN933;
11.2 Đai ốc ISO4032, ISO4034;
11.3 Vòng đệm DIN7989, DIN127B, ISO7091
12. Phương pháp hàn CO2 Hàn hồ quang được che chắn & hàn hồ quang chìm (SAW)
Chi tiết nhanh:
Tháp tự hỗ trợ thích hợp cho hầu hết các ứng dụng truyền thông không dây.Tháp tự hỗ trợ
thường là cấu trúc kiểu mạng tinh thể ba hoặc bốn mặt được làm từ thanh rắn, ống hoặc góc.Tháp tự hỗ trợ
lý tưởng cho việc lắp đặt ở những nơi mà yêu cầu về không gian bị hạn chế.
Tháp viễn thông- Mô tả hàng hóa và các thông số chính
| Không. | Sự miêu tả | Đặc điểm kỹ thuật chi tiết và các thông số thiết kế chính |
| 1 | Mã thiết kế | ANSI / TIA222G, Tiêu chuẩn Châu Âu và các tiêu chuẩn khác |
| 2 | Đang tải thiết kế |
1. Khu vực tải ăng-ten theo quy định của Khách hàng trên toàn thế giới. 2. Tốc độ gió theo yêu cầu của khách hàng. 3. Độ lệch & góc xoắn, danh mục phơi sáng, danh mục địa hình theo chỉ định của khách hàng. |
| 4 | Phân loại cấu trúc | II |
| 5 | Mạ kẽm nhúng nóng | ISO 1461 2009, ASTM A123 |
| 6 | Lớp thép |
1. Thép kết cấu hợp kim thấp cường độ cao: Q420B tương đương với ASTM Gr60 2. Thép kết cấu hợp kim thấp có độ bền cao: Q345B tương đương với ASTM Gr50 hoặc S355JR 3. Thép kết cấu cacbon: Q235B tương đương với ASTM A36 hoặc S235JR |
| 7 | Bu lông và đai ốc | Chủ yếu là bu lông cấp 6,8 và 8,8 theo tiêu chuẩn ISO 898 |
| số 8 | sự thành lập | Sức chịu tải của đất 50KPa, 100KPa, 150KPa là chủ yếu. |
| 9 | Loại tháp |
1. Tháp góc tự hỗ trợ 3 chân 2. Tháp hình ống hỗ trợ 3 chân 3. Tháp góc tự hỗ trợ 4 chân 4. Tháp hình ống hỗ trợ 4 chân 5. Guyed Mast 6. Tháp đơn cực 7. Tháp ngụy trang: Cây cọ, cây thông, cây dừa và những cây khác 8. Tháp RDS: Khu / Tháp triển khai nhanh chóng 9. Tháp trên tầng thượng 10. Ba Lan thông minh |
| 10 | Sự bảo đảm |
1. Kết cấu tháp: 10 năm 2. Tháp ngụy trang Một.Vỏ cây: 10 năm b.Cành và lá: 3 năm |
| 11 | Thời gian trả lại | 50 năm |
| 12 | Phụ kiện |
1. Bộ dụng cụ sơn (tiêu chuẩn ICAO): Sơn chống ăn mòn Acrylic gốc nước bao gồm Sơn lót, Màu cam / Đỏ quốc tế và Trắng ngà 2. Đèn hàng không: Đèn đôi 48V / 220V và Đèn đơn & Đèn năng lượng mặt trời 3. Hệ thống thu lôi: Cột thu lôi với dây dẫn xuống cáp đồng 70mm2 G / Y hoặc băng đồng phẳng 25x3mm có kẹp và thanh cái bằng thép bọc đồng hoặc theo chỉ định của khách hàng. 4. Hệ thống tiếp địa: Thanh nối đất với cáp và vấu thép mạ đồng, v.v. hoặc theo quy định của Khách hàng. 5. ACDB theo chỉ định của khách hàng 6. Hàng rào: Hàng rào rào và hàng rào lưới thép với dây dao cạo và cổng. 7. Hệ thống bắt rơi: Hệ thống bắt rơi chứng chỉ GB và CE. 8. Cáp quang: theo chỉ định của khách hàng 9. Máy phát điện: theo chỉ định của khách hàng 10. Canopy và Generator Cage: theo chỉ định của khách hàng |
