Công nghệ A-Shaped Lattice Gin Pole để nâng tải trọng nặng
Đặc điểm:

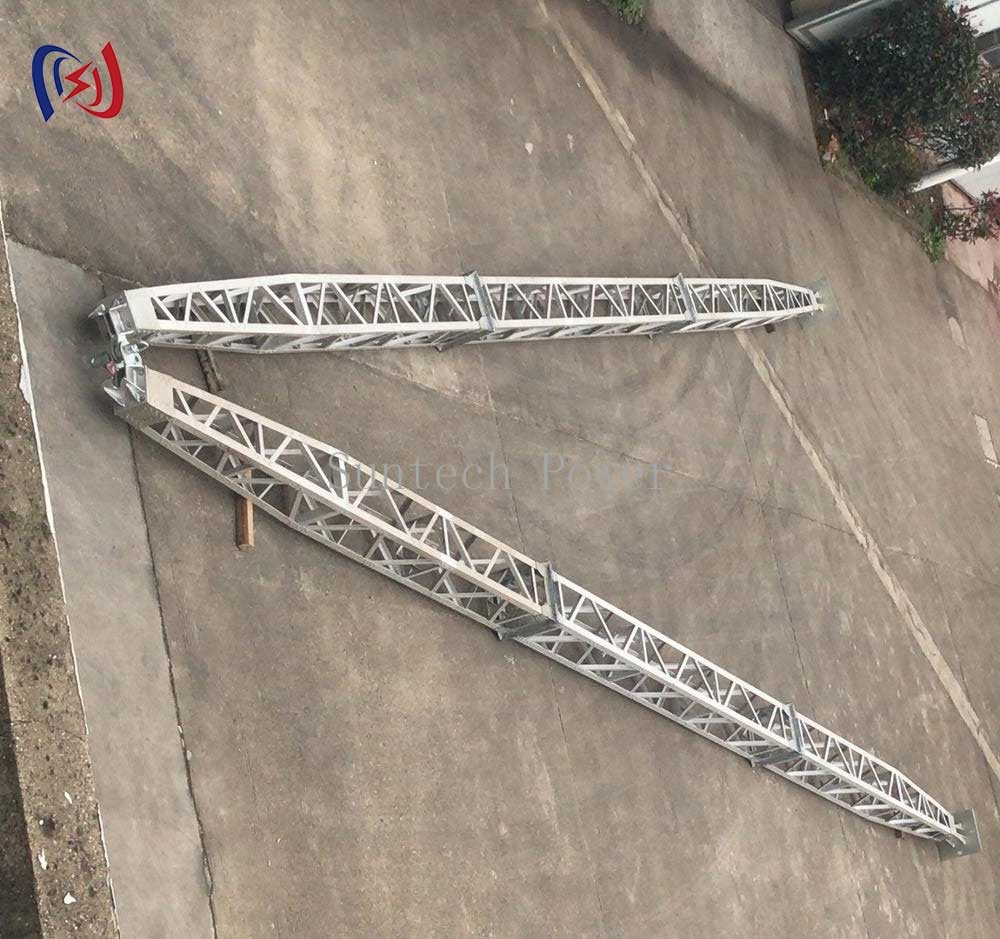

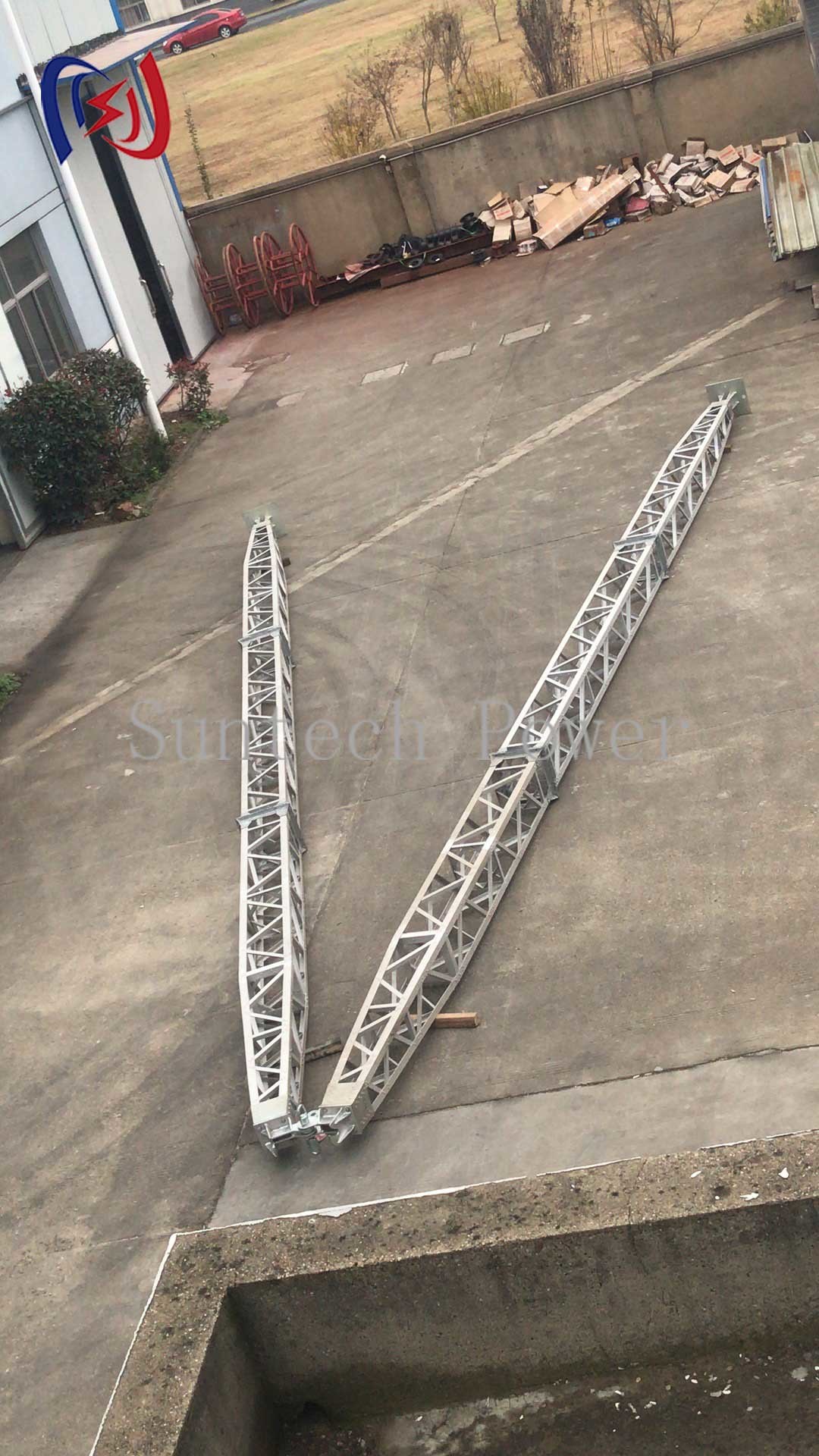

A-Shape Lattice Gin Pole là một hệ thống nâng hạng nặng được thiết kế đặc biệt cho việc lắp đặt tháp truyền tải, bảo trì và lắp đặt đường dây điện áp cao.Thiết kế khung A đặc biệt của nó cung cấp sự ổn định và khả năng chịu tải vượt trội so với các hệ thống một cựcCác đặc điểm chính bao gồm:
Xây dựng mạnh mẽ: Có sẵn bằng thép kẽm hoặc nhôm nhẹ với lớp phủ chống ăn mòn
Thiết kế lưới mô-đun: Các phần ghép nối cho phép lắp ráp nhanh chóng và điều chỉnh chiều cao (thường là 6m đến 25m)
Sự ổn định cơ sở rộng: Cấu hình khung A ngăn ngừa lật trong khi nâng nặng
Các điểm gắn kết tích hợp: Nhiều điểm gắn kết để kiểm soát tải chính xác
Cơ chế khóa an toàn: Hệ thống khóa tự động ngăn chặn việc thả ngẫu nhiên
Phụ kiện tùy chọn: Bao gồm các tế bào tải, bộ dây guy và hệ thống xoay
Nguyên tắc hoạt động:

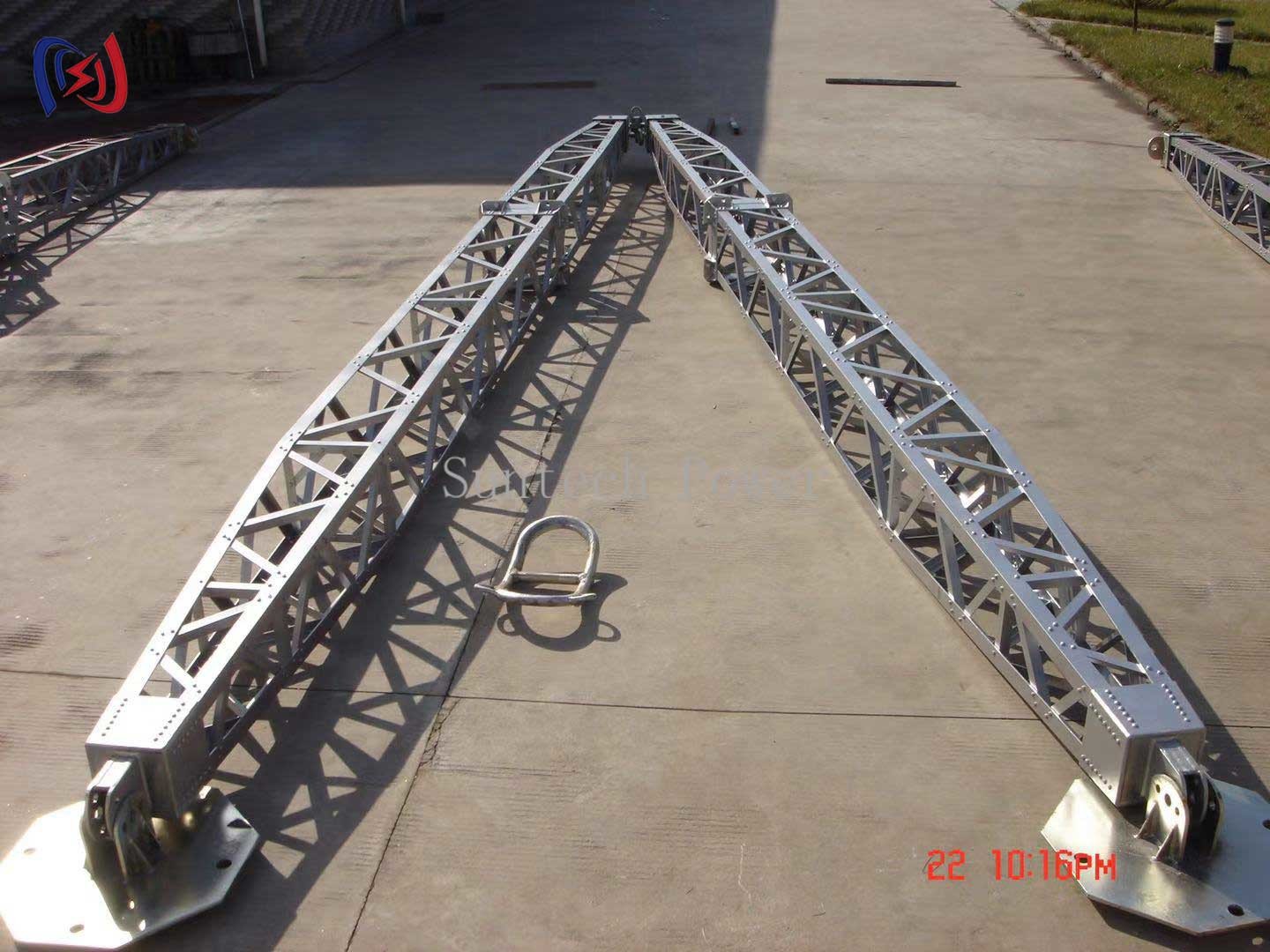

Cơ sở khung A được cố định cho nền tảng tháp hoặc cấu trúc hỗ trợ
Sợi Guy (khi sử dụng) cung cấp sự ổn định bên cạnh bổ sung

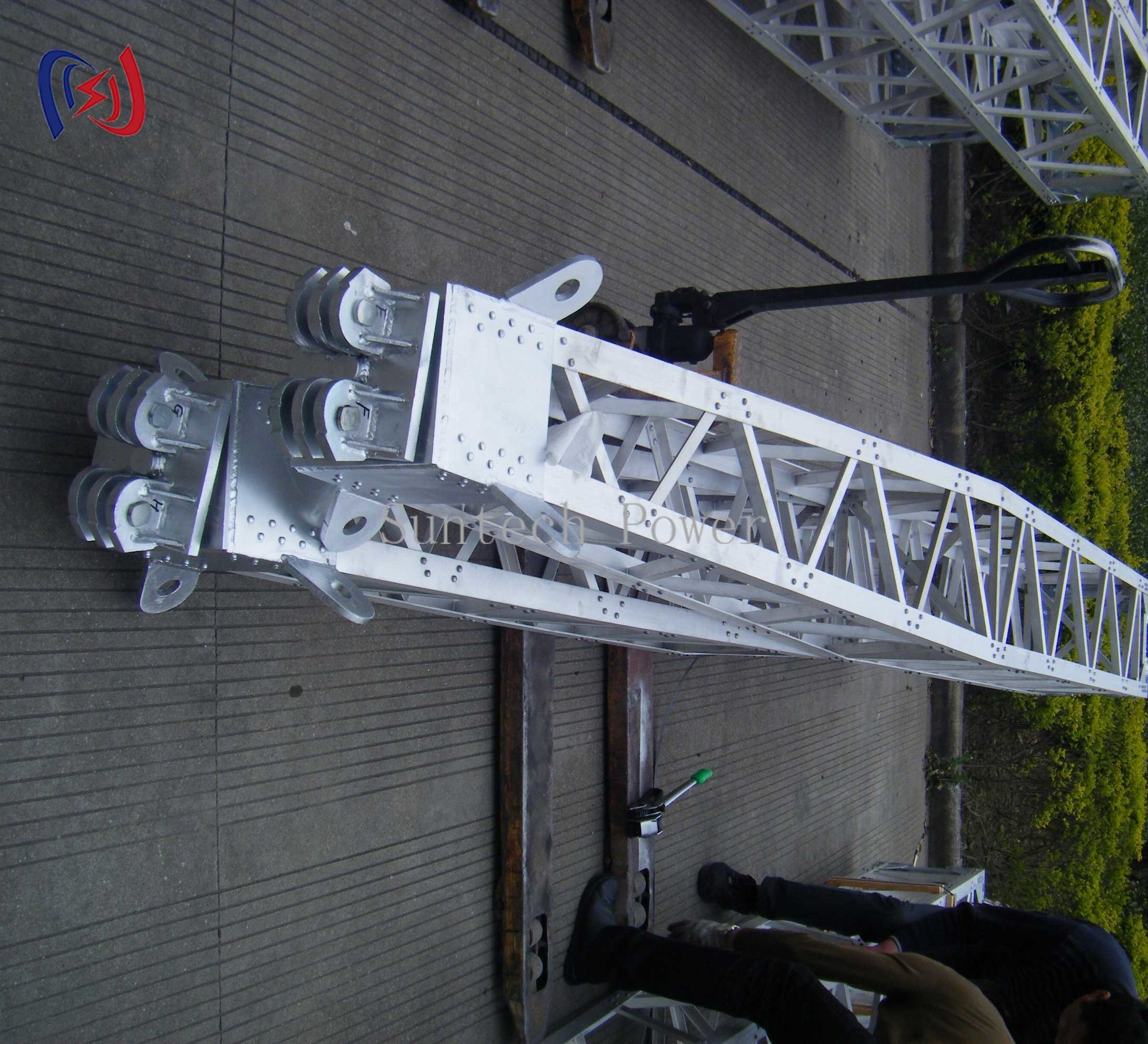

Một cơ chế nâng (giơ dây chuyền bằng tay hoặc máy kéo bằng động cơ) được gắn ở đỉnh
Trọng lượng được nâng thẳng đứng giữa hai chân của khung A
Các cuộn dẫn đường đảm bảo hoạt động trơn tru và ngăn chặn lắc tải
Ứng dụng:
Xây dựng tháp truyền tải và lắp đặt các thành phần
Các hoạt động nối dây dẫn điện áp cao
Nâng và đặt thiết bị trạm phụ
Lắp đặt ăng-ten tháp di động
Dự án lắp đặt cáp cầu
Ưu điểm:
✔ Sự ổn định vượt trội - Thiết kế khung A chống lại tải bên và lực gió
✔ Khả năng tải cao hơn - Thông thường 1,5-2 lần công suất của hệ thống một cực
✔ Kiểm soát chính xác - Tốt cho việc sắp xếp các thành phần tháp nặng
✔ Cấu hình thích nghi - Thiết kế mô-đun phù hợp với các nhu cầu khác nhau của dự án
Dịch vụ & Hỗ trợ:
Tính toán kỹ thuật cụ thể cho địa điểm có sẵn
Sản xuất tùy chỉnh cho các ứng dụng đặc biệt
Hướng dẫn kiểm tra và bảo trì đầy đủ
Hãy giải thích:

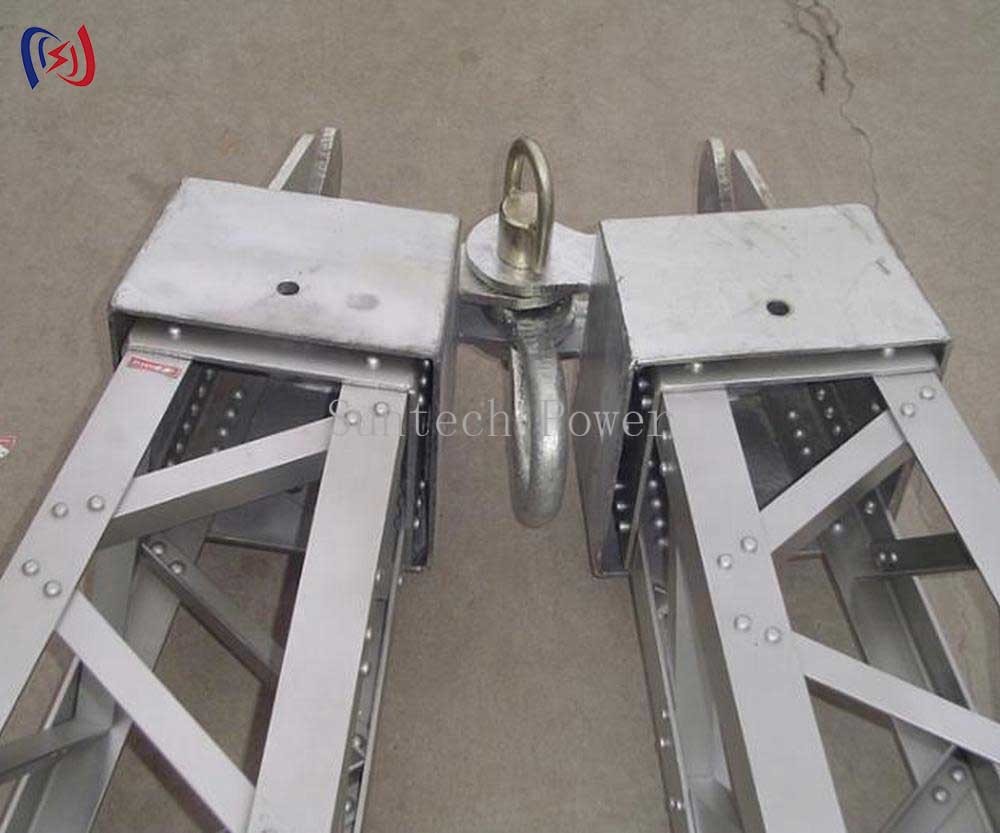

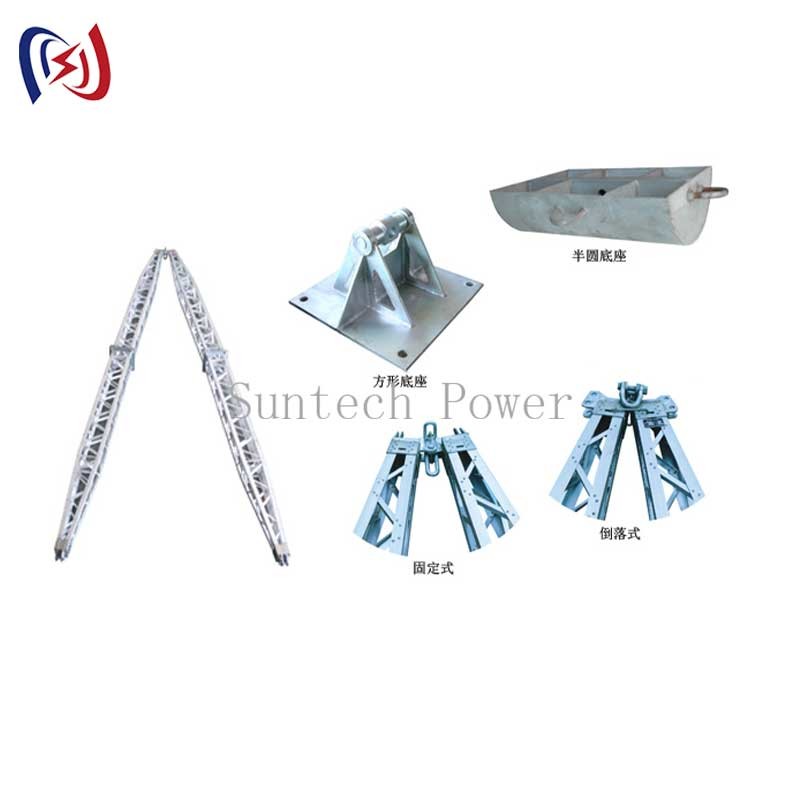

Phần đầu của Gin Pole là đảo ngược,và phần cơ sở của gin pole là bán tròn hoặc vuông. Và nó nên được ghi nhận khi đặt hàng.
03361-03445 là vật liệu hợp kim nhôm.03611-03615 là vật liệu thép mangan.
| Điểm số. | Mô hình | Phạm vi ((M) | Phần MM | Kích thước phần chính ((MM) | Kích thước phụ kiện ((MM) | Trọng lượng dọc ((KN) | Nguyên nhân an toàn (K) | Trọng lượng ((kg/m) |
| 03361 | LBR-250 | 8-13 | 250*250 | 50*50*4 | 25*25*3 | 72-26 | 2.5 | 10.5*2 |
| 03371 | LBR-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 90-26 | 10.5*2 | |
| 03380 | LBR-300B | 300*300 | 50*50*5 | 30*30*3 | 11.0*2 | |||
| 03381 | LBR-350 | 8-16 | 350*350 | 50*50*5 | 30*30*3 | 120-35 | 10.5*2 | |
| 03391 | LBR-400A | 11-18 | 400*400 | 50*50*5 | 30*30*3 | 147-38 | 11.0*2 | |
| 03401 | LBR-400B | 400*400 | 60*60*5 | 30*30*3 | 14.6*2 | |||
| 03411 | LBR-500A | 13-20 | 500*500 | 60*60*5 | 30*3*3 | 162-81 | 18*2 | |
| 03415 | LBR-500B | 500*500 | 60*60*5 | 40*40*3 | 20*2 | |||
| 03421 | LBR-500C | 500*500 | 70*70*6 | 40*40*3 | 256-127 | 21*2 | ||
| 03425 | LBR-500D | 500*500 | 70*70*6 | 50*50*4 | 22*2 | |||
| 03431 | LBR-600A | 15-22 | 600*600 | 60*60*6 | 40*40*3 | 171-96 | 20*2 | |
| 03435 | LBR-600B | 600*600 | 70*70*6 | 40*40*3 | 21*2 | |||
| 03441 | LBR-600C | 600*600 | 70*70*6 | 50*50*4 | 275-150 | 22*2 | ||
| 03445 | LBR-600D | 600*600 | 80*80*6 | 50*50*4 | 24*2 | |||
| 03611 | GBR-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 75-35 | 33*2 | |
| 03612 | GBR-400 | 12-18 | 400*400 | 56*56*5 | 30*30*3 | 100-75 | 43*2 | |
| 03613 | GBR-500 | 14-24 | 500*500 | 63*63*5 | 40*40*4 | 185-125 | 54*2 | |
| 03614 | GBR-600 | 16-26 | 600*600 | 70*70*6 | 40*40*4 | 420-145 | 63*2 | |
| 03615 | GBR-700 | 18-28 | 700*700 | 80*80*6 | 50*50*4 | 600-230 | 75*2 |
