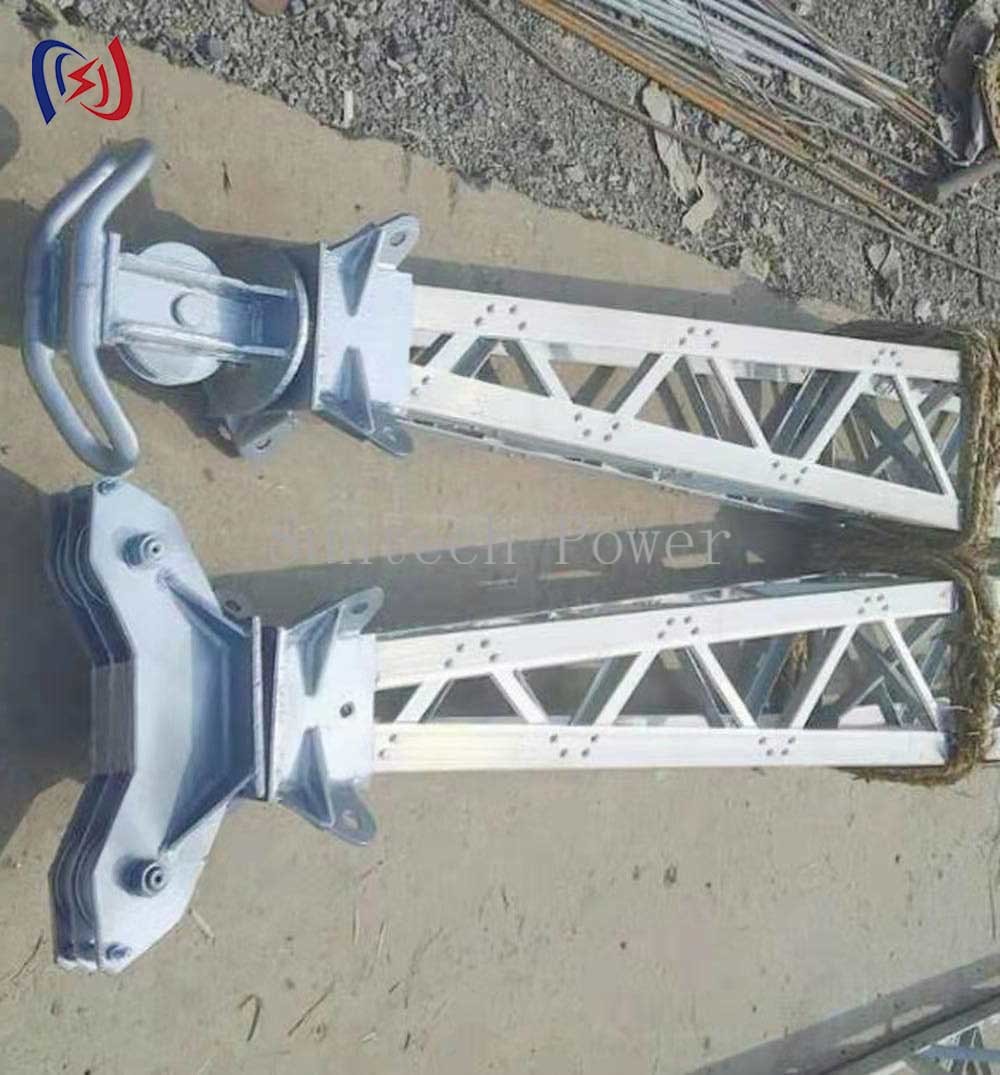

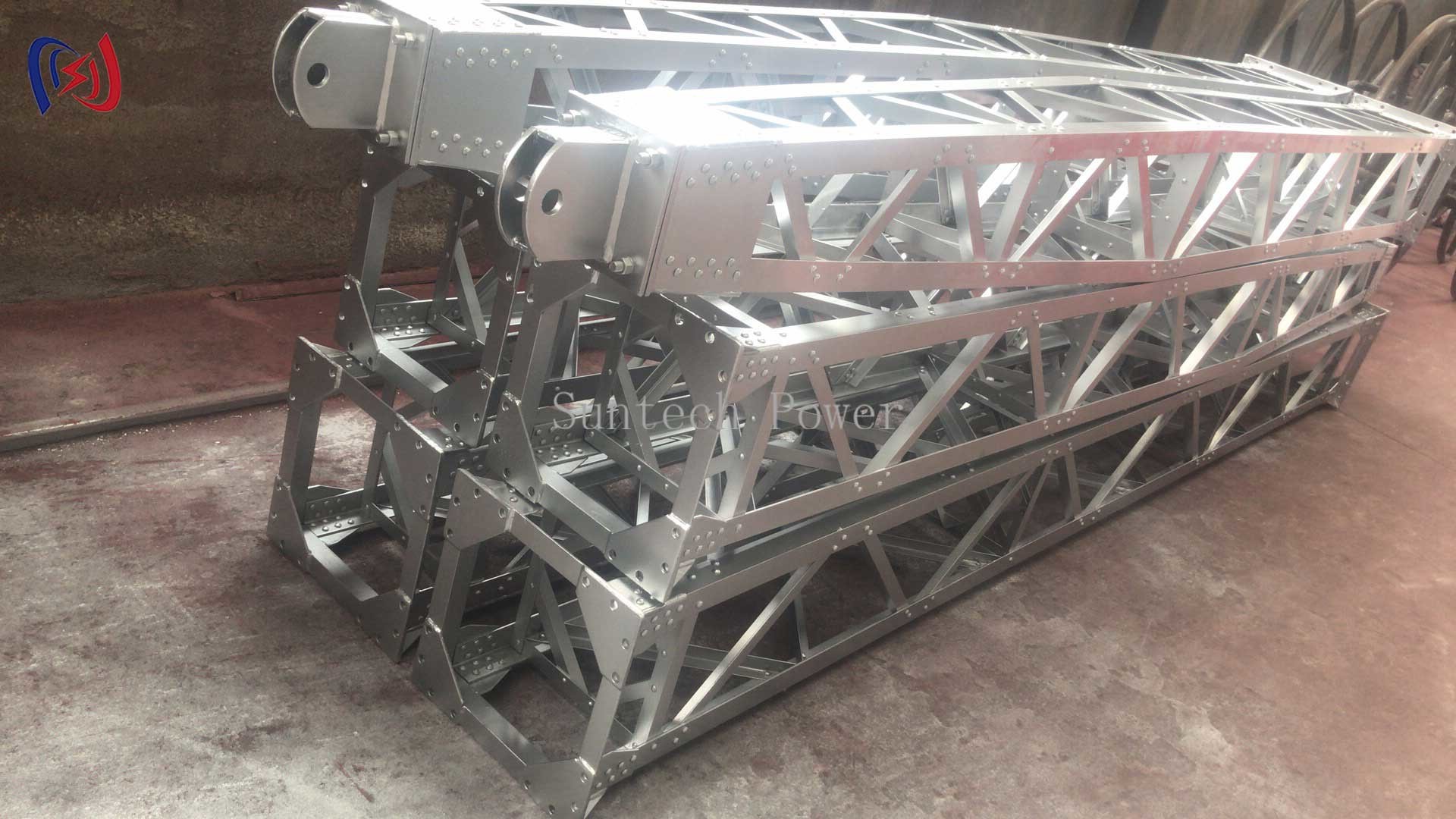

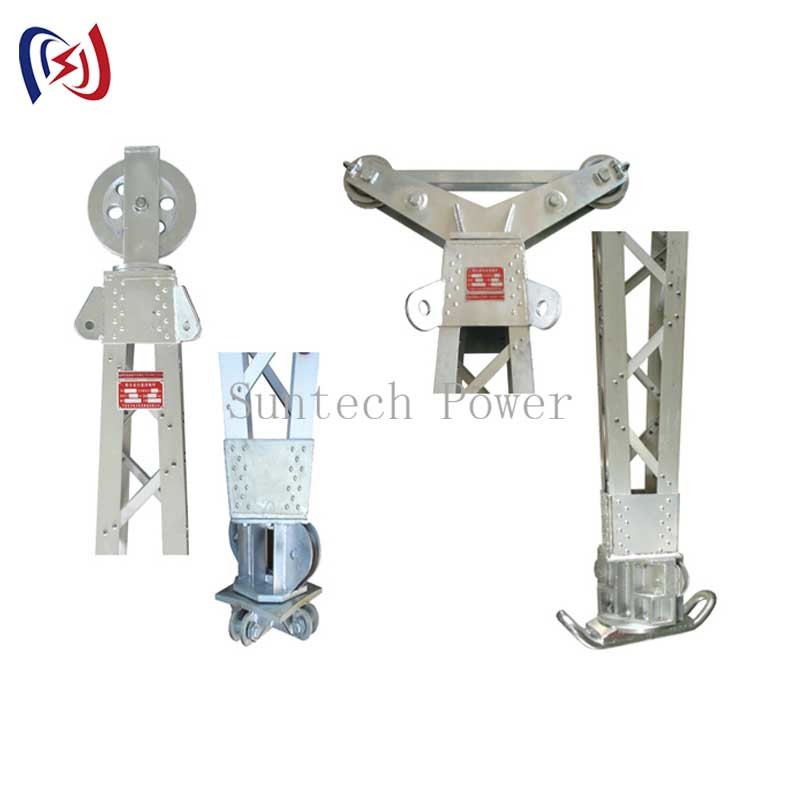

Đường Gin Lattice Lattice Heavy-Duty trong treo để xây dựng tháp truyền tải
Đặc điểm:
Các Inner-ngừng lưới Gin Pole là một hệ thống nâng chuyên dụng được thiết kế cho an toàn và hiệu quả xây dựng và bảo trì tháp truyền tải.có sẵn trong thép kẽm hoặc nhôm nhẹ, cung cấp sức mạnh đặc biệt trong khi giảm thiểu trọng lượng.

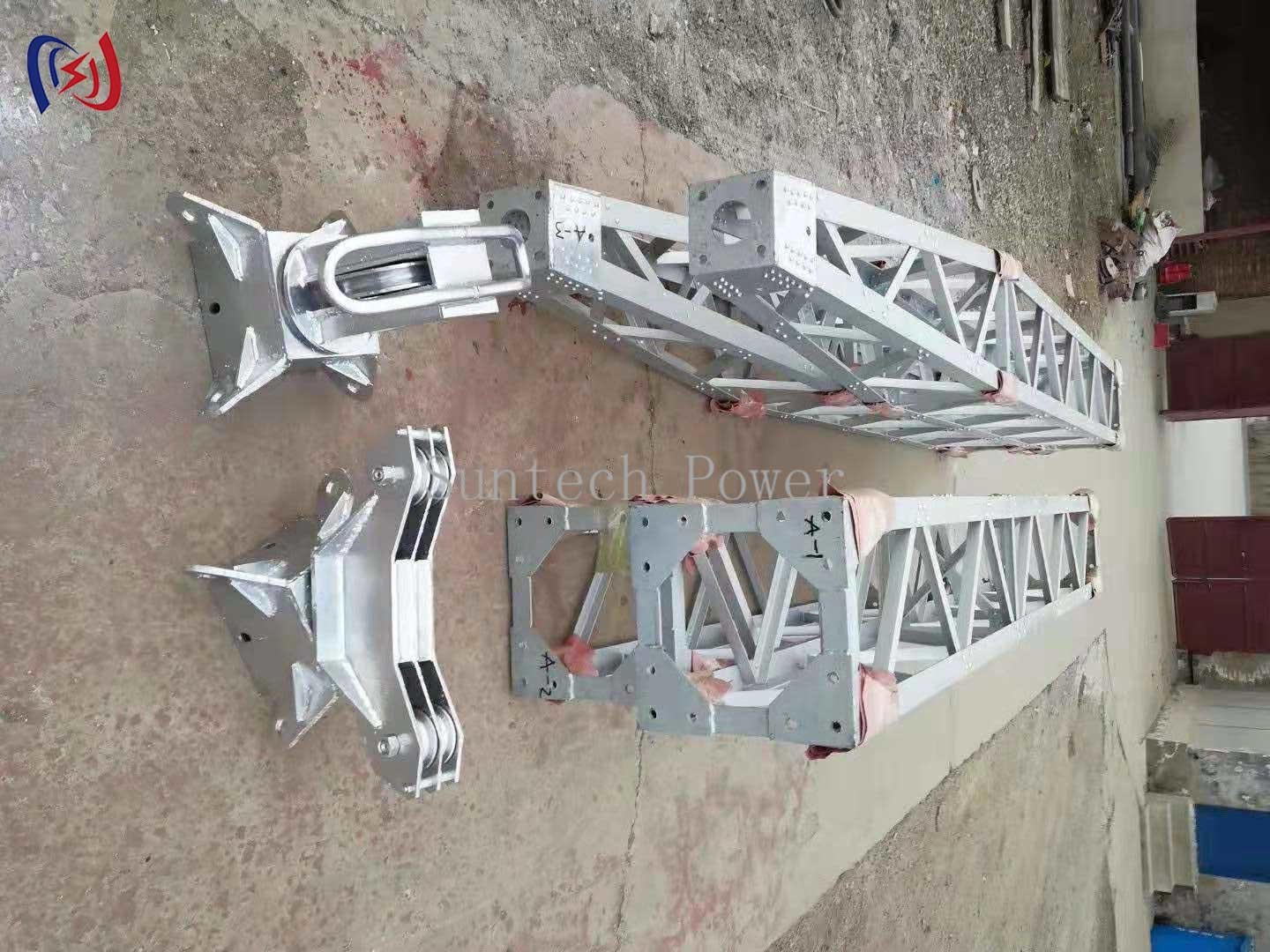

Chiều dài điều chỉnh (thường là 5m đến 20m) thông qua các phần mô-đun
Các điểm gắn kết tích hợp để gắn tải an toàn
Lớp phủ chống ăn mòn để sử dụng ngoài trời lâu dài
Các thành phần được định tải đáp ứng các tiêu chuẩn an toàn công nghiệp
Phần cứng kết nối nhanh để lắp ráp / tháo ráp
Hệ thống theo dõi tải trọng tùy chọn để tăng cường an toàn
Nguyên tắc hoạt động:
Cột gin này hoạt động như một hệ thống treo bên trong trong cấu trúc tháp:

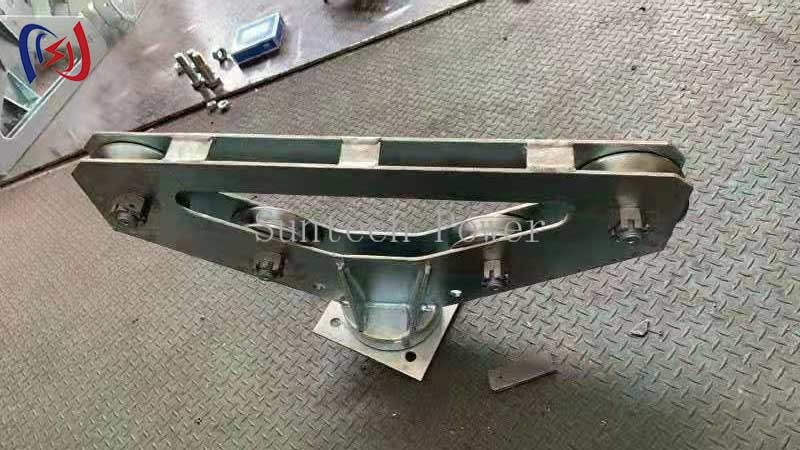

Cột được đảm bảo bên trong khung tháp bằng cách sử dụng các đệm được thiết kế đặc biệt
Một cơ chế nâng (bản tay hoặc động cơ) được gắn vào phần trên cùng
Trọng lượng được nâng theo chiều dọc qua trung tâm của cấu trúc tháp
Hệ thống hướng dẫn đảm bảo vị trí chính xác của các thành phần tháp
Ứng dụng:
Xây dựng và bảo trì tháp truyền tải
Dự án lắp đặt đường dây điện cao áp
Xây dựng tháp di động và đặt ăng-ten
Lắp đặt cáp cầu
Bảo trì tuabin gió
Ưu điểm:
✔ An toàn cao hơn - Lớp treo bên trong làm giảm nguy cơ lắc
✔ Tiết kiệm không gian - Làm việc trong phạm vi của tòa tháp
✔ Đặt chính xác - Kiểm soát tuyệt vời cho sự sắp xếp các thành phần
✔ Khả năng thích nghi - Thiết kế mô-đun phù hợp với các yêu cầu khác nhau của dự án
✔ Sức bền - Vật liệu chống thời tiết cho tuổi thọ lâu dài
Dịch vụ & Hỗ trợ:
Tính toán tải trọng kỹ thuật có sẵn cho các dự án cụ thể
Cấu hình tùy chỉnh để đáp ứng các yêu cầu công việc độc đáo
Hướng dẫn kiểm tra toàn diện bao gồm
Dữ liệu kỹ thuật
| Số mặt hàng | Mô hình |
Phạm vi |
Phần MM |
Phần chính |
Phụ kiện |
Dọc |
|
|
| 03131 | LBNX-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 13-38 | 2.5 | 10.5 |
| 03141 | LBNX-300B | 11-18 | 300*300 | 50*50*5 | 30*30*3 | 15-40 | 2.5 | 11.0 |
| 03151 | LBNX-400 | 12-20 | 400*400 | 50*50*5 | 30*30*3 | 14-43 | 2.5 | 14.6 |
| 03511 | LBNX-500A | 12-20 | 500*500 | 60*60*5 | 30*30*3 | 34-75 | 2.5 | 18 |
| 03515 | LBNX-500B | 14-22 | 500*500 | 60*60*5 | 40*40*3 | 2.5 | 20 | |
| 03521 | LBNX-500C | 15-23 | 500*500 | 70*70*6 | 40*40*3 | 42.88 | 2.5 | 21 |
| 03525 | LBNX-500D | 17-25 | 500*500 | 70*70*6 | 50*50*4 | 2.5 | 22 | |
| 03531 | LBNX-600A | 15-23 | 600*600 | 60*60*6 | 40*40*3 | 38.75 | 2.5 | 20 |
| 03535 | LBNX-600B | 17-25 | 600*600 | 70*70*6 | 40*40*3 | 2.5 | 21 | |
| 03541 | LBNX-600C | 17-25 | 600*600 | 70*70*6 | 50*50*4 | 58.119 | 2.5 | 22 |
| 03545 | LBNX-600D | 17-25 | 600*600 | 75*75*6 | 50*50*4 | 2.5 | 24 | |
| 03601 | BNX-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 17-35 | 2.5 | 33 |
| 03602 | BNX-400 | 12-16 | 400*400 | 50*50*5 | 30*30*3 | 29-51 | 2.5 | 43 |
| 03603 | BNX-500 | 16-24 | 500*500 | 63*63*6 | 30*30*3 | 41-93 | 2.5 | 54 |
| 03604 | BNX-600 | 16-32 | 600*600 | 70*70*6 | 40*40*4 | 72-221 | 2.5 | 63 |
| 03605 | BNX-700 | 20-32 | 700*700 | 80*80*6 | 40*40*4 | 115-294 | 2.5 | 75 |
