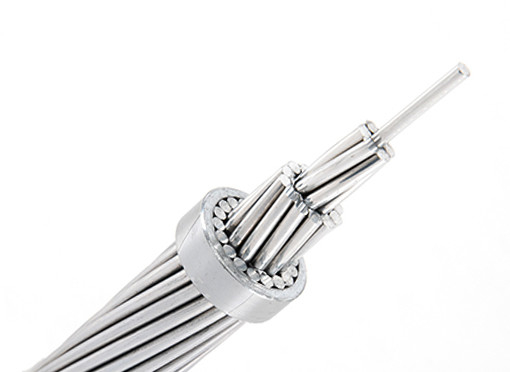

Dây dẫn bằng thép dẫn điện bằng thép ACSR được gia cố bằng nhôm

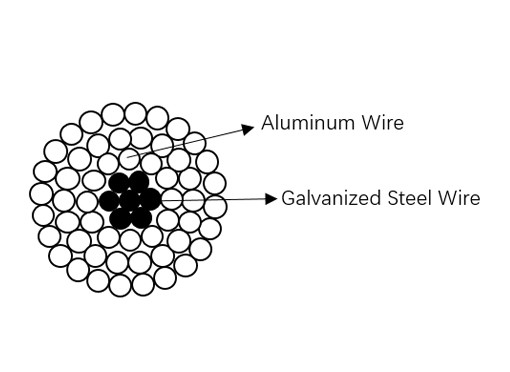

Dây dẫn ACSR hoặc dây dẫn nhôm được gia cố bằng thép được sử dụng làm đường truyền dẫn trên không và làm cáp phân phối sơ cấp và thứ cấp.ACSR phù hợp để sử dụng trong tất cả các nhịp thực tế trên cọc gỗ, tháp truyền lực và các cấu trúc khác vì độ tin cậy và tỷ lệ sức mạnh trên trọng lượng của nó.
| Mã số | Cấu trúc | Khu vực | Đường kính | Tải trọng phá vỡ |
DC kháng cự ở 20 ℃ |
Cân nặng | Năng lực hiện tại | ||||
| Al | Thép | TACIR | ZTACIR | ||||||||
| Không. / Mm | mm2 | mm | kN | Ω / km | Kg / km | Một | |||||
| 160/40 | 18 / 3,37 | 7 / 2,65 | 199,16 | 17.04 | 65.06 | 0,1759 | 730 | 771 | 957 | ||
| 200/45 | 17 / 3,87 | 7 / 2,85 | 244,62 | 18,87 | 76,87 | 0,1412 | 883 | 890 | 1105 | ||
| 200/50 | 17 / 3,87 | 7 / 2,95 | 247,81 | 19.01 | 80,39 | 0,1409 | 906 | 892 | 1110 | ||
| 250/45 | 18 / 4,20 | 7 / 2,85 | 294.04 | 20,64 | 82,64 | 0,1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18 / 4,13 | 7 / 2,75 | 290,96 | 20,51 | 81,12 | 0,1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18 / 4,13 | 7 / 3,20 | 297.43 | 20,82 | 93,12 | 0,1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18 / 4,71 | 7 / 3,00 | 290,62 | 20,55 | 88,13 | 0,1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18 / 4,71 | 7 / 3,20 | 396,92 | 23.15 | 104.06 | 0,0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18 / 4,71 | 7 / 3,00 | 363.10 | 22,91 | 97,20 | 0,0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18 / 4,81 | 7 / 3,30 | 386,95 | 23,68 | 109,70 | 0,0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20 / 4,71 | 7 / 3,20 | 404,77 | 24,19 | 109,33 | 0,0819 | 1379 | 1262 | 1580 | ||
