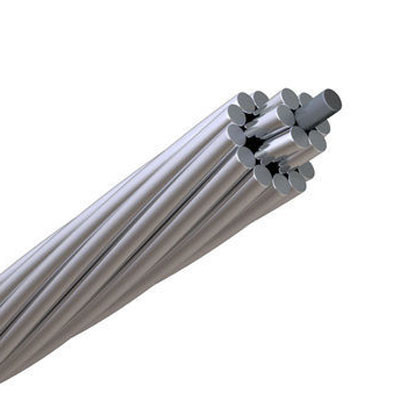

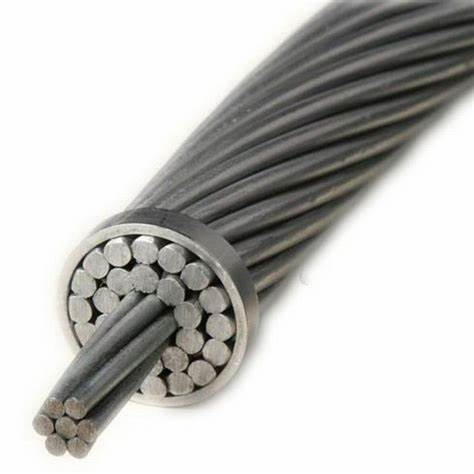

556.5 MCM Dove ACSR Nhôm dẫn thép gia cường
Cáp ACSR 556.5 Dove là gì?
Dây dẫn nhôm Thép cường lực (ACSR), còn được gọi là dây dẫn nhôm trần, là một trong những dây dẫn được sử dụng rộng rãi nhất để truyền tải.Cáp ACSR 556.5 MCM Dove bao gồm một hoặc nhiều lớp dây nhôm bện trên lõi thép cường độ cao, có thể là một hoặc nhiều sợi tùy theo yêu cầu.Có thể có nhiều kết hợp bện khác nhau của dây Al và thép cho phép linh hoạt để có được khả năng mang dòng điện và độ bền cơ học phù hợp cho ứng dụng.
Thông số kỹ thuật của Cáp ACSR 556.5 MCM Dove là gì?
Kích thước (AWG hoặc MCM): 556,5
Stranding (AL / STL): 26/7
Đường kính inch: Nhôm: 0,1463
Đường kính inch: Thép: 0,1138
Đường kính inch: Lõi thép: 0,3414
Đường kính inch: Cáp OD: 0,927
Trọng lượng lb / 1000FT: Nhôm: 525.0
Trọng lượng lb / 1000FT: Thép: 241.0
Trọng lượng lb / 1000FT: Tổng: 766.0
Nội dung%: Nhôm: 68,53
Nội dung%: Thép: 31,47
Sức mạnh phá vỡ tỷ lệ (lbs.): 22.500
OHMS / 1000ft: DC ở 20ºC: 0,0306
OHMS / 1000ft: AC ở 75ºC: 0,038
Công suất: 726 Amps
Ứng dụng của Cáp ACSR 556.5 Dove là gì?
Cáp ACSR 556.5 Dove phù hợp để sử dụng trong tất cả các nhịp thực tế trên cột gỗ, tháp truyền tải và các cấu trúc khác.Các ứng dụng bao gồm từ đường dây tải điện dài, siêu cao áp (EHV) đến các dải dịch vụ phụ ở điện áp phân phối hoặc sử dụng trong cơ sở tư nhân.
Dây dẫn ACSR (được gia cố bằng thép dẫn điện bằng nhôm) có một kỷ lục phục vụ lâu dài vì tính kinh tế, độ tin cậy và tỷ lệ sức mạnh trên trọng lượng của nó.Kết hợp trọng lượng nhẹ và độ dẫn điện cao của nhôm với sức mạnh của lõi thép cho phép chịu lực cao hơn, ít chảy xệ hơn và kéo dài hơn bất kỳ giải pháp thay thế nào.
Các tiêu chuẩn của Cáp ACSR 556.5 Dove là gì?
ASTM B-230 Dây nhôm, 1350-H19 cho các mục đích điện
ASTM B-231 Dây dẫn bằng nhôm, lớp đồng tâm mắc kẹt
ASTM B-232 Dây dẫn bằng nhôm, bện đồng tâm, được gia cố bằng thép phủ (ACSR)
ASTM B-341 Dây lõi thép bọc nhôm dùng cho ruột dẫn bằng nhôm, thép gia cường (ACSR / AZ)
ASTM B-498 Dây lõi thép tráng kẽm cho dây dẫn nhôm, thép gia cường (ACSR)
Danh sách dây dẫn sóc để chọn
| Tên mã |
dây dẫn acsr sóc |
| Diện tích nhôm danh nghĩa mm 2 |
20 |
| Cấu trúc mắc cạn |
Al.Không. |
6 |
| Al.Dia. |
2,11 |
| St. Không. |
1 |
| St. Dia |
2,11 |
| Diện tích mặt cắt của nhôm |
mm 2 |
20,94 |
| Tổng diện tích mặt cắt |
mm 2 |
24.43 |
| Đường kính tổng thể |
mm |
6,33 |
| Tổng cộng |
kg / km |
85 |
| Tải trọng phá vỡ tính toán |
daN |
788 |
| Tính điện trở DC tại 20 ℃ |
Ω / km |
1.368 |
| Đánh giá hiện tại |
Một |
109 |
