Invar Conductor được sản xuất là một loại dây dẫn đặc biệt trên không được bện bằng lõi invar bọc nhôm có độ bền cao và dây hợp kim nhôm siêu chịu nhiệt.Nó tận dụng hệ số giãn nở tuyến tính thấp của vật liệu invar để làm "độ võng thấp" và sử dụng hợp kim nhôm chịu nhiệt để có "công suất lớn", tận dụng tối đa tài nguyên đường truyền và tháp ban đầu và tiết kiệm không gian.Nó có tính năng tăng gấp đôi công suất với cùng đường kính và cùng độ võng, có thể đảm bảo truyền tải điện vào mùa cao điểm.
Loại dây dẫn:
6201Đặc tính kỹ thuật của AAAC dựa trên tiêu chuẩn ASTM B399
| Tên mã | Diện tích | No./Diameter | đường kính tổng thể | Khoảngkhối lượng | Tải trọng phá vỡ tính toán | |
| Trên danh nghĩa | Thật sự | |||||
| MCM | Mm2 | NO /mm | mm | KG km | kN | |
| Arkon | 30,58 | 15.48 | 7 / 1,68 | 5,04 | 42,7 | 4,92 |
| Alton | 48,69 | 24,71 | 7 / 2,12 | 6,35 | 68 | 7.84 |
| Ames | 77.47 | 39,22 | 7 / 2,67 | 8.02 | 108 | 12,45 |
| Azusa | 123.3 | 62,38 | 7 / 3,37 | 10,11 | 172 | 18,97 |
| Anaheim | 155.4 | 78,65 | 7 / 3,78 | 11,35 | 217 | 23,93 |
| Amherst | 195,7 | 99,22 | 7 / 4,25 | 12,75 | 273 | 30,18 |
| Liên minh | 246,9 | 125,1 | 7 / 4,77 | 14,31 | 345 | 38.05 |
| Butte | 312,8 | 158,6 | 19 / 3,26 | 16.3 | 437 | 48,76 |
| Cairo | 465.4 | 235,8 | 19 / 3,98 | 19,88 | 650 | 69.48 |
| Darien | 559,5 | 283,5 | 19 / 4,36 | 21,79 | 781 | 83,52 |
| Đá lửa | 740,8 | 375.3 | 37 / 3,59 | 25,16 | 1035 | 108,21 |

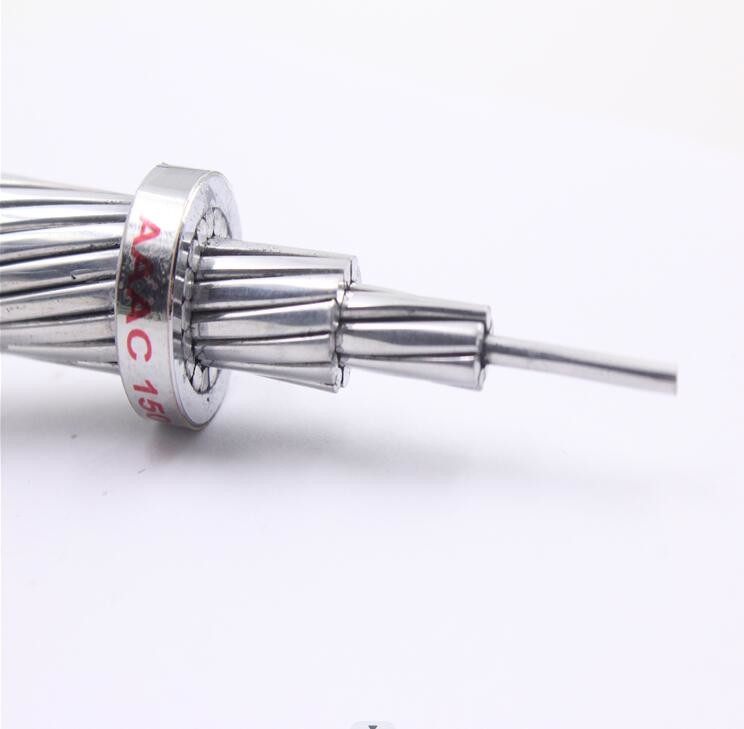

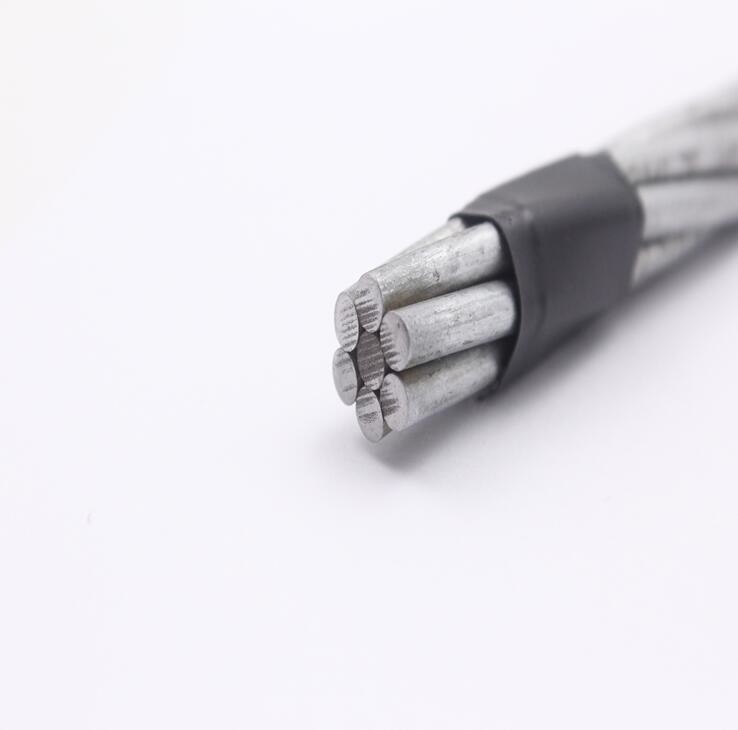

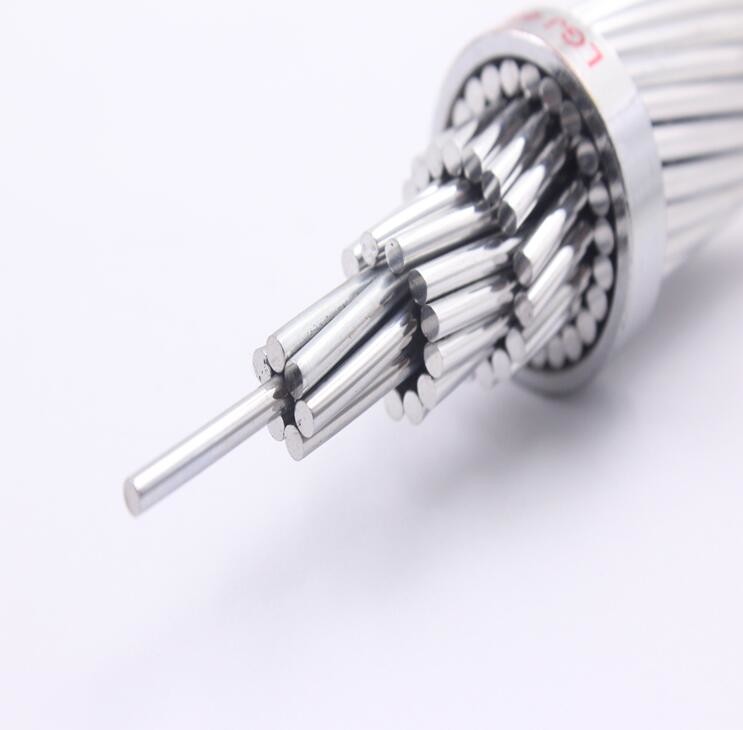

AAAC TẤT CẢ DÂY DẪN HỢP KIM NHÔM ASTM BA399
| Diện tích | No./Diameter | đường kính tổng thể | Khoảngkhối lượng | Tải trọng phá vỡ tính toán | Điện trở DC tối đa ở 20oC | |
| Trên danh nghĩa | Thật sự | |||||
| AWG / MCM | Mm2 | NO /mm | mm | KG km | kN | Ohm / km |
| 6 | 13.3 | 7 / 1.55 | 4,67 | 37 | 4,22 | 2,5199 |
| 4 | 21.15 | 7 / 1,96 | 5,89 | 58 | 6,71 | 1.5824 |
| 2 | 33,63 | 7 / 2,47 | 7.42 | 93 | 10,68 | 0,9942 |
| 1/0 | 53.48 | 7 / 3,119 | 9.36 | 148 | 16,97 | 0,6256 |
| 2/0 | 67.42 | 7 / 3,5 | 10,51 | 186 | 20,52 | 0,4959 |
| 3/0 | 85.03 | 7 / 3,9 | 11,8 | 234 | 25,86 | 0,3936 |
| 4/0 | 107,23 | 7 / 4,4 | 13,26 | 296 | 32,63 | 0,3119 |
| 250 | 126,66 | 19 / 2,91 | 14,57 | 349 | 38,93 | 0,2642 |
| 300 | 152,1 | 19 / 3,19 | 16,97 | 419 | 46,77 | 0,2199 |
| 350 | 177,35 | 19 / 3,44 | 17,24 | 489 | 52,25 | 0,1887 |
| 400 | 202,71 | 19 / 3,68 | 18.43 | 559 | 59,74 | 0,1650 |
| 450 | 228 | 19 / 3,9 | 19,55 | 629 | 67,19 | 0,1467 |
| 500 | 253,35 | 19 / 4,12 | 20,6 | 698 | 74,64 | 0,1321 |
