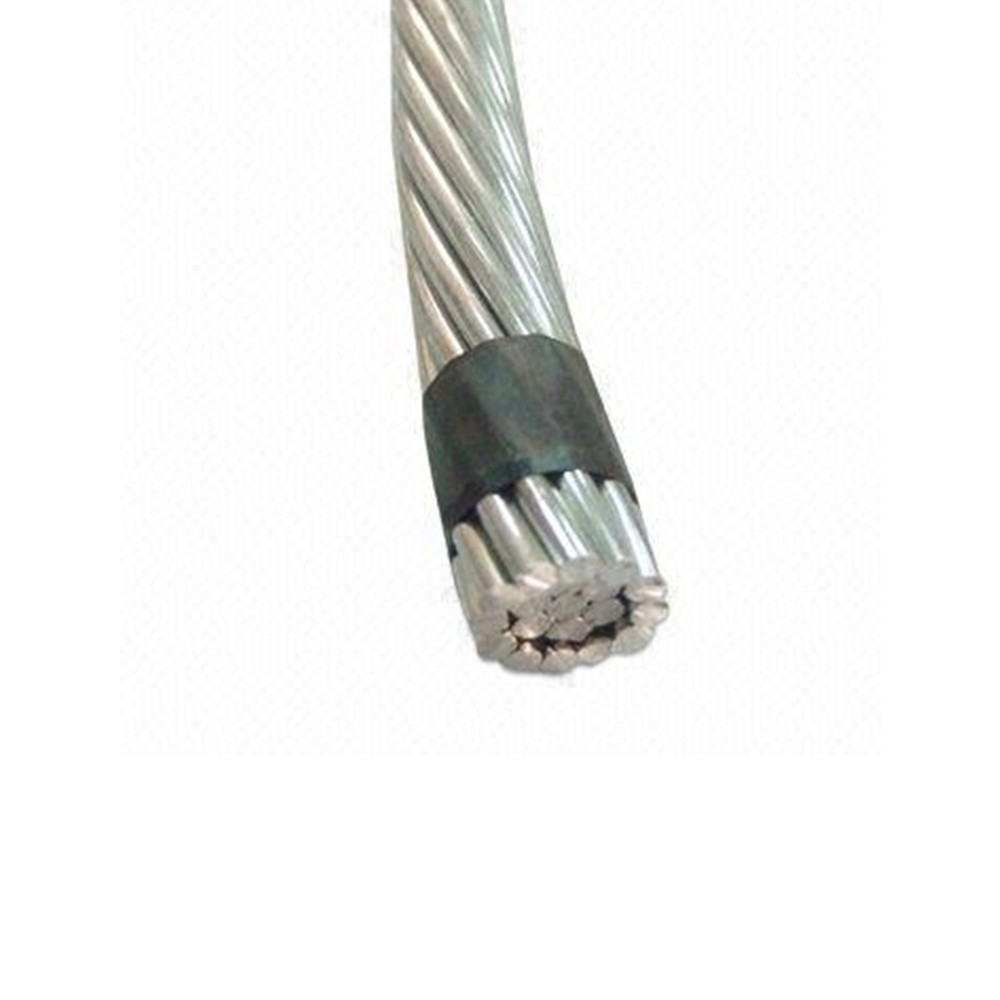

Sản phẩm của nhà sản xuất Dây cáp điện hợp kim nhôm 5154 dây aaacđã được sử dụng rộng rãi trong các đường dây truyền tải điện trên không với các cấp điện áp khác nhau, vì chúng có đặc tính tốt như cấu tạo đơn giản, lắp đặt và bảo trì thuận tiện. chi phí thấp, khả năng truyền tải lớn, và chúng cũng thích hợp để đặt qua các thung lũng sông và nơi nơi tồn tại các đối tượng địa lý đặc biệt.
Đặc điểm kỹ thuật của ASTM B399 / B399M-2004 AAAC
| AWG | Kích thước dây dẫn | Mắc cạn | Khối lượng | Sức mạnh đánh giá | Điện trở DC ở 20'C | ||
| mm2 | cmil | Không. | mm | kg / km | KN | Ω / km | |
| 405.4 | 800000 | 37 | 3,73 | 1109 | 116 | 0,08285 | |
| 380.0 | 750000 | 37 | 3,62 | 1045 | 109 | 0,08796 | |
| 354,7 | 700000 | 37 | 3,49 | 971,2 | 101 | 0,09464 | |
| 329.4 | 650000 | 37 | 3,37 | 905,5 | 94,9 | 0,1015 | |
| 304.0 | 600000 | 37 | 3,23 | 831,9 | 91.0 | 0,11049 | |
| 278,7 | 550000 | 37 | 3,10 | 766,2 | 83,9 | 0,11995 | |
| 253.4 | 500000 | 19 | 4,12 | 695 | 74,2 | 0,13224 | |
| 228.0 | 450000 | 19 | 3,91 | 626 | 66,8 | 0,14683 | |
| 202,7 | 400000 | 19 | 3,69 | 557,5 | 59,5 | 0,16486 | |
| 177.3 | 350000 | 19 | 3,45 | 487,3 | 52.0 | 0,18860 | |
| 152.0 | 300000 | 19 | 3,19 | 416,7 | 46,6 | 0,22059 | |
| 126,7 | 250000 | 19 | 2,91 | 346,7 | 38.8 | 0,26509 | |
| 0000 | 107,2 | 211600 | 7 | 4,42 | 294,7 | 32,5 | 0,31188 |
| 000 | 85.0 | 167800 | 7 | 3,93 | 233 | 25,7 | 0,3945 |
| 00 | 67.4 | 133100 | 7 | 3,50 | 184,8 | 20.4 | 0,49738 |
| 0 | 53,5 | 105600 | 7 | 3,12 | 146,8 | 17.0 | 0,62592 |
| 2 | 33,6 | 66360 | 7 | 2,47 | 92 | 10,6 | 0,9987 |
| 4 | 21.1 | 41740 | 7 | 1,96 | 57,9 | 6,69 | 1.5860 |
| 6 | 13.3 | 26240 | 7 | 1.55 | 36,2 | 4,18 | 2,5361 |

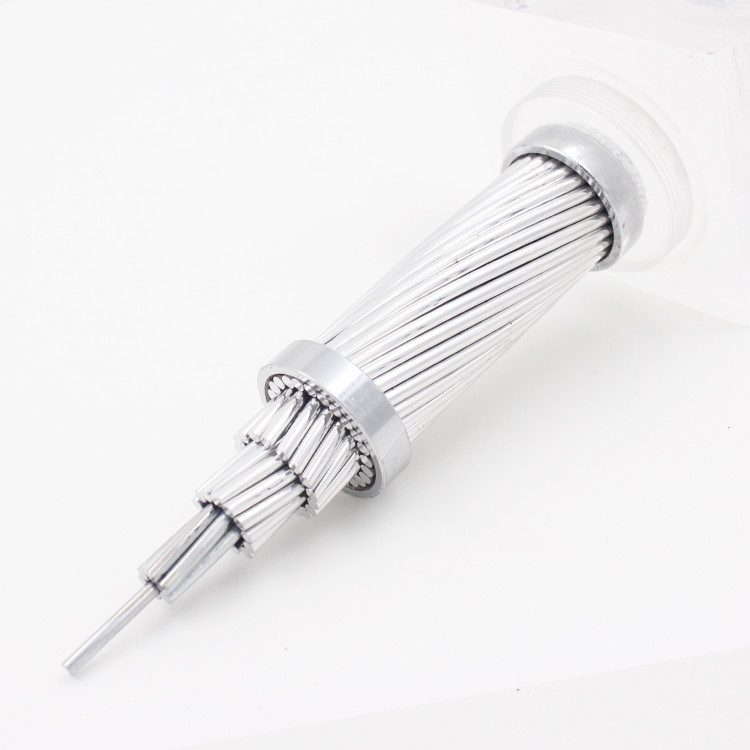

Các dây dẫn này được hình thành bởi một số dây nhôm magie silicom bện thành các lớp đồng tâm.
Tất cả các dây có cùng đường kính danh nghĩa.Hầu hết các cấu tạo phổ biến bao gồm 7, 19, 37 và 61 dây.
1.Busbars tại HV Substations.
2.HV đường dây trên không.
