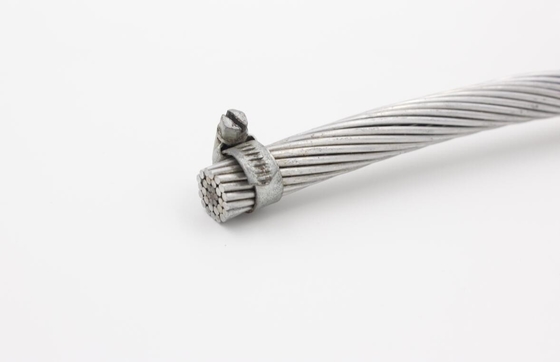

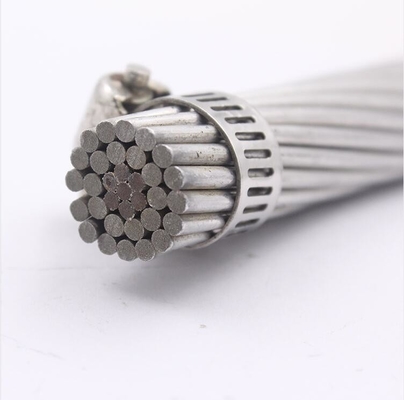

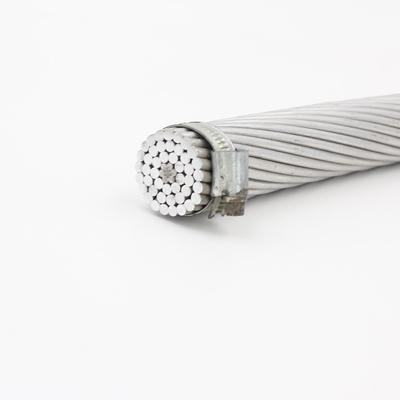

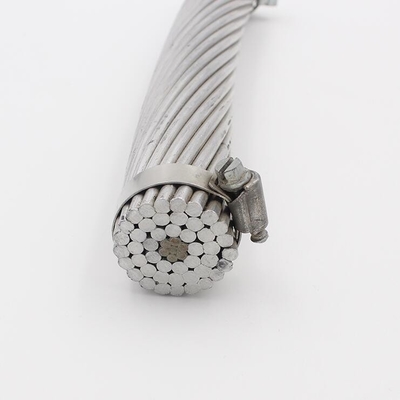

DIN 48204 70/12 120/20 ACSR / SCA cáp dẫn trần Đường dây truyền tải trên không
ACSR (dây dẫn nhôm được gia cố bằng thép) có một kỷ lục phục vụ lâu dài vì tính kinh tế, độ tin cậy và tỷ lệ sức mạnh trên trọng lượng của nó.Kết hợp trọng lượng nhẹ và độ dẫn điện cao của nhôm với sức mạnh của lõi thép cho phép chịu lực cao hơn, ít chảy xệ hơn và kéo dài hơn bất kỳ giải pháp thay thế nào.
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn BS 215
| Tên mã | Trên danh nghĩanhômdiện tích | Stranding và dây đường kính | Phần diện tích củanhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
| Al | Thép | ||||||||
| mm2 | Không ./mm | mm2 | mm2 | mm | kg / km | om/ km | kN | ||
| CON THỎ | 50 | 6 / 3,35 | 1 / 3,35 | 52,88 | 61,7 | 10.05 | 214 | 0,5426 | 18,35 |
| CHÚ CHÓ | 100 | 6 / 4,72 | 7 / 1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
| CHÓ SÓI | 150 | 30 / 2,59 | 7 / 2,59 | 158.1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
| DINGO | 150 | 18 / 3,35 | 1 / 3,35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
| LINH MIÊU | 175 | 30 / 2,79 | 7 / 2,79 | 183.4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
| NGỰA RẰN | 400 | 54 / 3,18 | 7 / 3,18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn ASTM B 232
| Tên mã |
Trên danh nghĩa AWG / MCM |
Stranding và đường kính dây | Diện tích mặt cắt của nhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
| Al | Thép | ||||||||
| Không ./mm | mm2 | mm2 | mm | kg / km | Ω / km | kN | |||
| Thổ Nhĩ Kỳ | 6 | 6 / 1,68 | 1 / 1,68 | 13,29 | 15.48 | 5,04 | 54 | 2.1586 | 5,24 |
| Thiên nga | 4 | 6 / 2,12 | 1 / 2,12 | 21,16 | 24,71 | 6,36 | 85 | 1.3557 | 8,32 |
| Chim sẻ | 2 | 6 / 2,67 | 1 / 2,67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
| Robin | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15,85 |
| Raven | 1/0 | 6 / 3,37 | 1 / 3,37 | 53.48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
| chim cun cút | 2/0 | 6 / 3,78 | 1 / 3,78 | 67.42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
We thường sử dụng trống gỗ tiêu chuẩn để đóng gói như hình dưới đây.Chúng tôi cũng có thể thiết kế các loại gói khác nhau theo yêu cầu của khách hàng.
Cảng vận chuyển: Thanh Đảo, Thượng Hải hoặc các cảng khác theo yêu cầu của bạn
Vận chuyển đường biển: báo giá FOB / CFR / CIF vv đều có sẵn
