Nguồn gốc: | Ninh Ba, Trung Quốc |
Hàng hiệu: | Suntech |
Chứng nhận: | ISO |
Số mô hình: | FZ (R) N21-40,5 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Các trường hợp xuất khẩu |
Thời gian giao hàng: | 25-30 ngày sau khi thanh toán |
Điều khoản thanh toán: | L / C, T / T, Western Union, MoneyGram |
Khả năng cung cấp: | 6000 chiếc mỗi tháng |
Tên: | Công tắc tải xoay chiều | Độ cao: | Dưới 1000 triệu |
---|---|---|---|
Nhiệt độ môi trường: | -40 ℃ - + 40 ℃ | Sử dụng: | Địa điểm điện |
Điểm nổi bật: | Công tắc ngắt tải chân không điều khiển từ xa,Công tắc ngắt tải chân không 40,5KV |

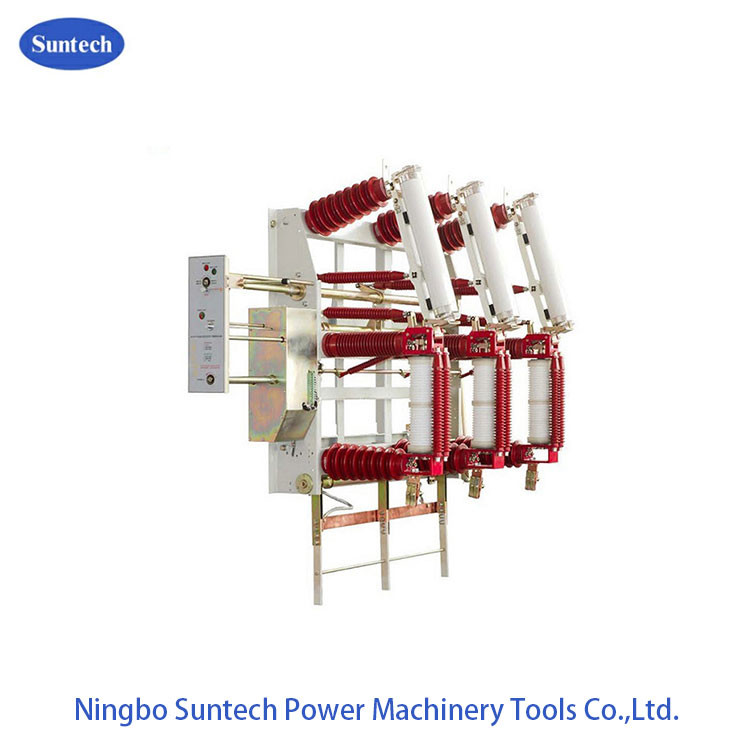

Công tắc ngắt tải chân không trong nhà điều khiển từ xa 40.5KV AC trong nhà
FZ (R) N21-40.5D tổ hợp công tắc-cầu chì tải chân không cao áp xoay chiều trong nhà (viết tắt là "kết hợp") được sử dụng trong hệ thống điện có tần số xoay chiều 50 Hz và điện áp danh định 40,5 kV để ngắt dòng tải, dòng quá tải và dòng ngắn mạch.Nó đặc biệt áp dụng cho những nơi cần kiểm soát, bảo vệ cho các đơn vị cung cấp điện không dầu, không cần bảo dưỡng, hoạt động thường xuyên và mạng vòng và các máy biến áp cung cấp điện đầu cuối.
Sự kết hợp này được đặc trưng bởi khả năng phá vỡ lớn, độ an toàn và ổn định cao, tuổi thọ điện lâu dài, hỗ trợ vận hành thường xuyên, ít bảo trì, v.v. .
1.1 Thông số kỹ thuật
ltem | Đơn vị | Giá trị tham khảo | |
Điện áp định mức | kV | 40,5 | |
Tần số định mức | Hz | 50 | |
Dòng điện tối đa định mức của cầu chì | MỘT | 63 | |
Mức độ cách nhiệt | Điện áp chịu đựng tần số điện 1 phút | kV | Khoảng cách chân không, giữa các cực, cực-đất: 95;khoảng cách cách ly: 110 |
Điện áp chịu xung sét | kV | Khoảng cách chân không, giữa các cực, cực-đất: 185;khoảng cách cách ly: 215 | |
Dòng điện chịu đựng đỉnh danh định | kA | 50 | |
Dòng điện chịu đựng trong thời gian ngắn được đánh giá 4s | kA | 20 | |
Dòng phá vỡ định mức của tải hoạt động | MỘT | 1250 | |
Dòng điện phá vỡ vòng kín định mức | MỘT | 1250 | |
Dòng điện phá vỡ định mức của cáp trong quá trình sạc | MỘT | 21 | |
Dòng ngắt ngắn mạch định mức | kA | 31,5 | |
Đánh giá chuyển giao hiện tại | MỘT | 1200 | |
Mô hình cầu chì | XRNT3A-40.5 / Δ-31.5 | ||
Năng lượng đầu ra của tiền đạo cầu chì | NS | 2-5 | |
Dòng tạo ngắn mạch định mức | kA | 80 (giá trị đỉnh mong đợi) | |
Dòng điện chịu đỉnh danh định của công tắc nối đất | kA | 50 | |
Dòng điện chịu đựng trong thời gian ngắn danh định 4 giây của công tắc nối đất | kA | 20 | |
Điện áp định mức (DC hoặc AC) của mạch phụ | V | 220; 110 | |
Cuộc sống cơ khí | Chu kỳ | 10000 |
1.2 Các thông số kỹ thuật của công tắc tải chân không
Bài báo | Đơn vị | Giá trị tham khảo |
Khoảng trống địa chỉ liên hệ | mm | 17 ± 1 |
Hành trình nén của lò xo tiếp điểm | mm | 4 ± 1 |
Tốc độ làm trung bình | bệnh đa xơ cứng | 0,6 ± 0,2 |
Tốc độ phá vỡ trung bình (khoảng cách: 6mm) | bệnh đa xơ cứng | 1,5 ± 0,2 |
Giờ giải lao | bệnh đa xơ cứng | ≤60 |
Làm không đồng bộ / phá vỡ các tiếp điểm của ba giai đoạn | bệnh đa xơ cứng | ≤2 |
Thời gian trả lại khi liên hệ | bệnh đa xơ cứng | ≤3 |
Khoảng cách giữa các bộ phận mang điện và khoảng cách pha-đất | mm | ≥300 |
Điện trở mạch giữa dấu ngoặc trên và dưới | μΩ | ≤80 |
Tiêu chuẩn sản phẩm |
1. GB 16926- 1997 Tổ hợp công tắc-cầu chì tải xoay chiều cao áp xoay chiều 2. IEC 60420 Tổ hợp công tắc-cầu chì tải thay đổi dòng điện cao áp |
Điều kiện môi trường xung quanh |
1. Độ cao: dưới 1000M. 2. Nhiệt độ môi trường: -40 ℃ - + 40 ℃. 3. Độ ẩm tương đối của không khí: hàng tháng≤90%, hàng ngày≤95%. |
