Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | Suntech Tower |
Chứng nhận: | ISO, CE |
Số mô hình: | Đơn cực cho giao tiếp |
Số lượng đặt hàng tối thiểu: | 1 tháp |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | Hộp chứa đã xuất |
Thời gian giao hàng: | 30-35 ngày sau khi đặt cọc |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 80000 tấn / tấn mỗi năm |
Tên sản phẩm: | Đơn cực cho giao tiếp | Danh sách vật liệu: | Thép Q235 Q420 |
---|---|---|---|
Chiều cao: | 10-100m | Xử lý bề mặt: | Mạ kẽm nhúng nóng |
Tốc độ gió: | 110 ~ 180km / h gió giật 3 giây | Ứng dụng: | Tháp viễn thông |
Điểm nổi bật: | Tháp truyền thông đơn cực bằng thép Q235,Tháp thép viễn thông cao 100m |

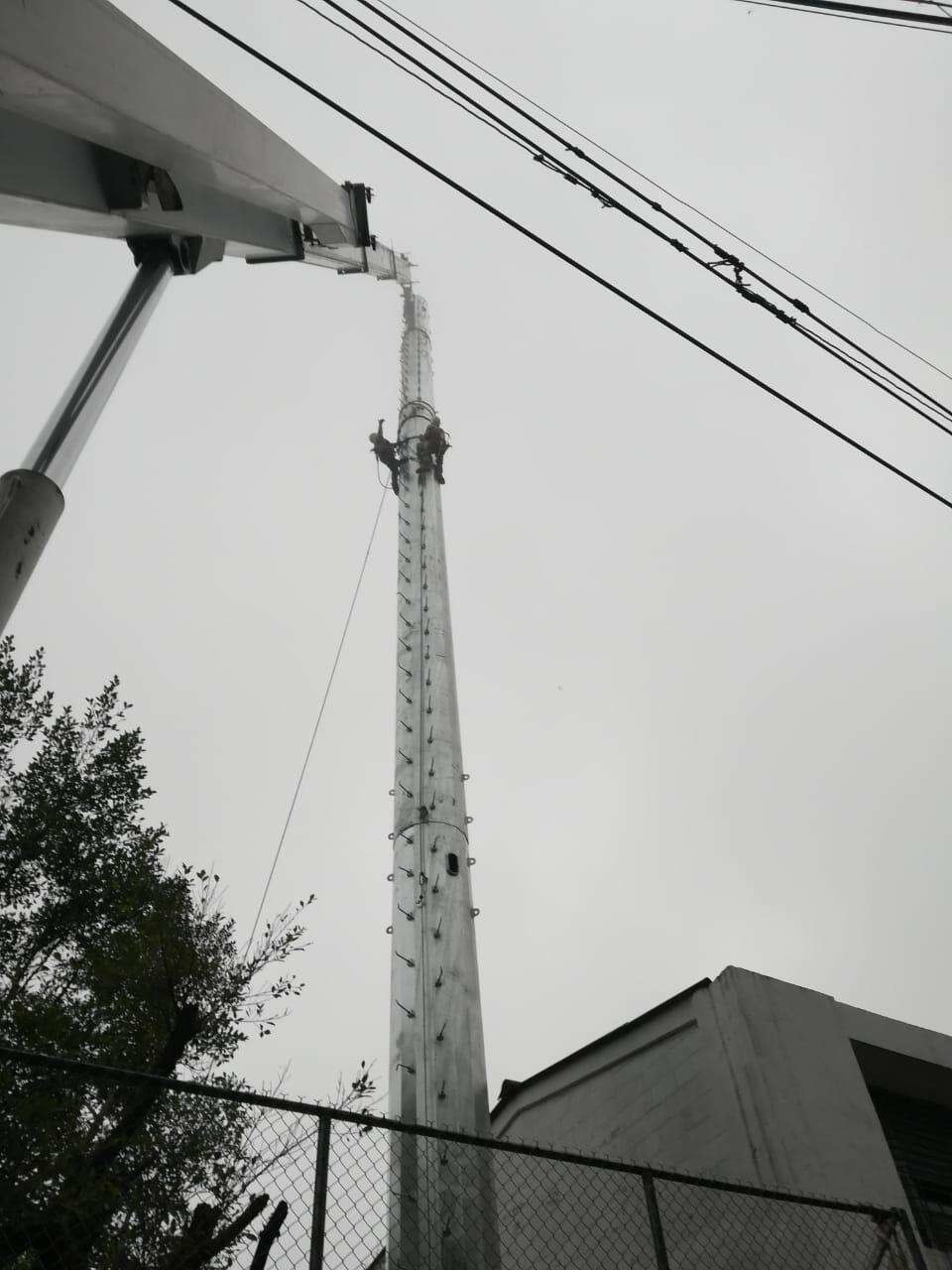

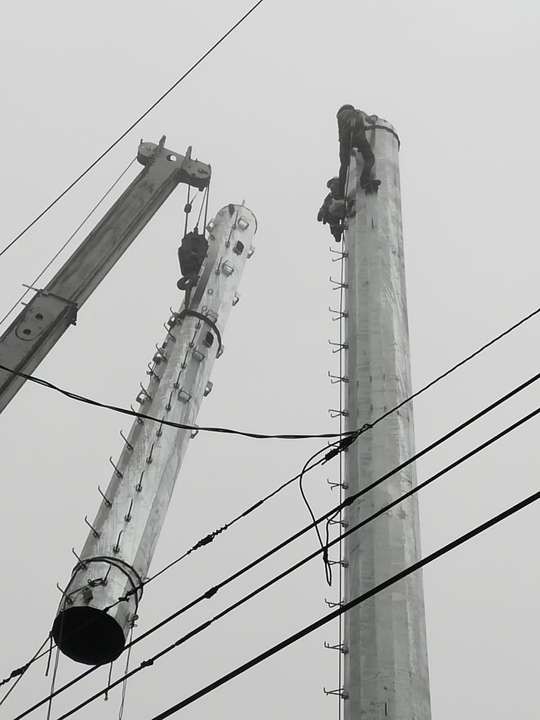

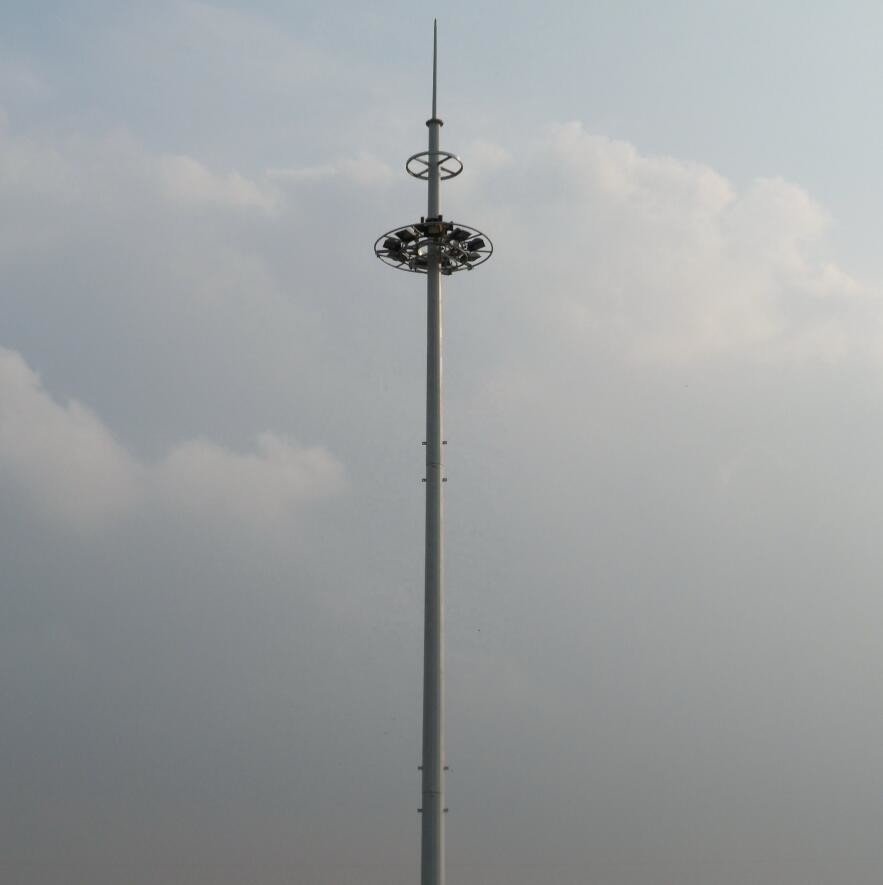

Monopole cho liên lạc Viễn thông Viễn thông Tháp thép viễn thông với mạ kẽm nhúng nóng
Chúng tôi là nhà sản xuất tháp hàng đầu của Trung Quốc với 26 năm kinh nghiệm, cung cấp tất cả các loại sản phẩm tháp và các phụ kiện liên quan, lắp đặt và bảo trì, và đã xuất khẩu hơn 65 quốc gia trong nhiều thập kỷ.
Ngoài ra, chúng tôi có nhiều kinh nghiệm thiết kế tháp theo tiêu chuẩn Quốc tế và cung cấp giải pháp hiệu quả với chi phí thấp cho khách hàng trên toàn thế giới.
Thiết kế
1. Mã thiết kế TIA / EIA-222-G / F Kết cấu thép
2. Thép GradeMild Thép cường độ cao GB / T 700: Q235B, Q235C, Q235DGB / T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. Tốc độ gió thiết kế Lên đến 250 km / h
4. Độ lệch cho phép tốc độ hoạt động 0,5 ~ 1,0 độ
5. Sức căng (Mpa) 360 ~ 510470 ~ 630
6. Sức mạnh năng suất (t≤16mm) (Mpa) 355235
7. Độ giãn dài (%) 2024
8. Độ bền va đập KV (J) 27 (20 ° C) --- Q235B (S235JR) 27 (20 ° C) --- Q345B (S355JR) 27 (0 ° C) --- Q235C (S235J0) 27 (0 ° C) --- Q345C (S355J0) 27 (-20 ° C) --- Q235D (S235J2) 27 (-20 ° C) --- Q345D (S355J2)
9. Bu lông & đai ốc Lớp 4,8, 6,8, 8,8
10. Tiêu chuẩn về đặc tính cơ
Bu lông ISO 898-1
Các loại hạt ISO 898-2
Vòng đệm ISO 6507-1
11. Tiêu chuẩn về kích thước
11.1 Bu lông DIN7990, DIN931, DIN933;
11.2 Đai ốc ISO4032, ISO4034;
11.3 Vòng đệm DIN7989, DIN127B, ISO7091
12. Phương pháp hàn CO2 Hàn hồ quang được che chắn & hàn hồ quang chìm (SAW)
Thông số kỹ thuật
Thiết kế | ||
1. Mã thiết kế | TIA / EIA-222-G / F | |
Kết cấu thép | ||
2. Lớp | Thép nhẹ | Thép cường độ cao |
GB / T 700: Q235B, Q235C, Q235D | GB / T1591: Q345B, Q345C, Q3455D | |
ASTM A36 | ASTM A572 Gr50 | |
EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
3. Tốc độ gió thiết kế | Lên đến 250 km / h | |
4. Độ võng cho phép | 0,5 ~ 1,0 độ @ tốc độ hoạt động | |
5. Sức căng (Mpa) | 360 ~ 510 | 470 ~ 630 |
6. Sức mạnh năng suất (t≤16mm) (Mpa) | 355 | 235 |
7. Độ giãn dài (%) | 20 | 24 |
8. Sức mạnh tác động KV (J) | 27 (20 ° C) --- Q235B (S235JR) | 27 (20 ° C) --- Q345B (S355JR) |
27 (0 ° C) --- Q235C (S235J0) | 27 (0 ° C) --- Q345C (S355J0) | |
27 (-20 ° C) --- Q235D (S235J2) | 27 (-20 ° C) --- Q345D (S355J2) | |
Bu lông & đai ốc | ||
9. Lớp | Lớp 4,8, 6,8, 8,8 | |
10. Tiêu chuẩn về cơ tính | ||
10.1 Bu lông | ISO 898-1 | |
10.2 Quả hạch | ISO 898-2 | |
10.3 Vòng đệm | ISO 6507-1 | |
11. Tiêu chuẩn về kích thước | ||
11.1 Bu lông | DIN7990, DIN931, DIN933 | |
11.2 Quả hạch | ISO4032, ISO4034 | |
11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
Hàn | ||
12. Phương pháp | Hàn hồ quang được che chắn CO2 & hàn hồ quang chìm (SAW) | |
13. Tiêu chuẩn | AWS D1.1 | |
Đánh dấu | ||
14. Phương pháp chấm điểm của các thành viên | Máy dập thủy lực | |
Mạ kẽm | ||
15. Tiêu chuẩn mạ kẽm của thép hình | ISO 1461 hoặc ASTM A123 | |
16. Tiêu chuẩn mạ của bu lông và đai ốc | ISO 1461 hoặc ASTM A153 | |
Bài kiểm tra | ||
17. Kiểm tra nhà máy | Kiểm tra độ bền kéo, Phân tích các yếu tố, Kiểm tra độ sắc nét (kiểm tra va đập), Uốn nguội, Kiểm tra Preece, Kiểm tra búa |
|
Dung tích | ||
18. Năng lực sản xuất tối đa | 50.000 TON mỗi năm |
Phạm vi sản phẩm của chúng tôi,
Sngành kết cấu teel đặc biệt là tháp thép và các sản phẩm liên quan bao gồm tháp điện và kết cấu trạm biến áp, tháp viễn thông và các sản phẩm liên quan của các công trình viễn thông, cột đèn đường, v.v.
Dụng cụ và thiết bị kéo dây đường dây truyền tải, dụng cụ kéo cáp dưới gầm bao gồm Khối dây, Tời kéo, Con lăn cáp, Bộ kẹp dây dẫn, Tời chạy bằng xăng, Bộ kéo căng thủy lực, Cột gim, Xe đẩy kiểm tra và các loại được xếp hạng khácmáy móc.
Sức mạnhfngứa ngáy,ttiền chuộctôinsulatorsvà Wtôi vàCablesbao gồm cách điện treo, cách điện thủy tinh, cách điện sứ, thép dẫn điện bằng nhôm, tất cả dây dẫn bằng hợp kim nhôm, sợi thép bọc nhôm, cáp giới hạn trên không, cáp nguồn, kẹp giữ, kẹp kéo với ròng rọc, tấm vòm, ống nối và phụ kiện định mức.
Và công ty chi nhánh của chúng tôiNingbo Suntech Power Machinery Tools Co., Ltd.là một nhà cung cấp toàn cầu chuyên nghiệp đã xuất khẩu hơn 90 quốc gia trên thế giới, chúng tôi đã cố gắng tập trung vào các giải pháp toàn diện như cung cấp tất cả các sản phẩm liên quan và dịch vụ kỹ thuật theo yêu cầu của khách hàng, ví dụ như từ tư vấn kỹ thuật, dịch vụ thiết kế, dịch vụ bản vẽ , sản xuất, vận chuyển, giám sát và thậm chí cả dịch vụ xây dựng và bảo trì lắp đặt.
Với triết lý kinh doanh “Thành thật mà nói, đôi bên cùng có lợi” và khái niệm dịch vụ theo đuổi tối đa hóa giá trị của khách hàng, giúp công ty giành được uy tín lớn từ các nhà khai thác viễn thông và điện lực, chúng tôi sẵn sàng phát triển và chia sẻ thành công với bạn.
Dịch vụ của chúng tôi
Các dịch vụ của chúng tôi bao gồm bố trí sơ bộ, viết các thông số kỹ thuật của hợp đồng, mời thầu, xem xét các gói thầu, thiết kế cuối cùng, kiểm tra, dự án
quản lý và chứng chỉ kỹ thuật chuyên nghiệp.Ngoài việc chế tạo các tháp đơn cực, tự hỗ trợ và tháp hình chữ nhật, chúng tôi cũng có thể cung cấp
chế tạo và lắp đặt các chi tiết.Chúng tôi cung cấp các phân tích cấu trúc của các cấu trúc viễn thông phù hợp với các mã áp dụng (Các ngành điện tử
Hiệp hội, Tiêu chuẩn Trung Quốc, Viện tiêu chuẩn quốc gia Hoa Kỳ, Quy tắc xây dựng thống nhất, và các tổ chức khác).
Người liên hệ: Peter
Tel: 86-13958364836
