Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Suntech |
Chứng nhận: | ISO |
Số mô hình: | Tháp đường truyền |
Số lượng đặt hàng tối thiểu: | 1 tháp |
---|---|
Giá bán: | Get the newest prices |
chi tiết đóng gói: | Hộp chứa đã xuất |
Thời gian giao hàng: | 35 ngày sau khi đặt cọc |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 60000 tấn / tấn mỗi năm |
Tên sản phẩm: | Tháp truyền tải | Mục: | Tháp thép |
---|---|---|---|
Vật chất: | Vật liệu thép | Mặt: | Mạ kẽm nhúng nóng |
Sử dụng: | Tháp truyền tải | Ứng dụng: | Tháp thép |
Điểm nổi bật: | Tháp đường dây truyền tải thép Q355B,Tháp đường dây truyền tải mạ kẽm,Tháp thép năng lượng điện |

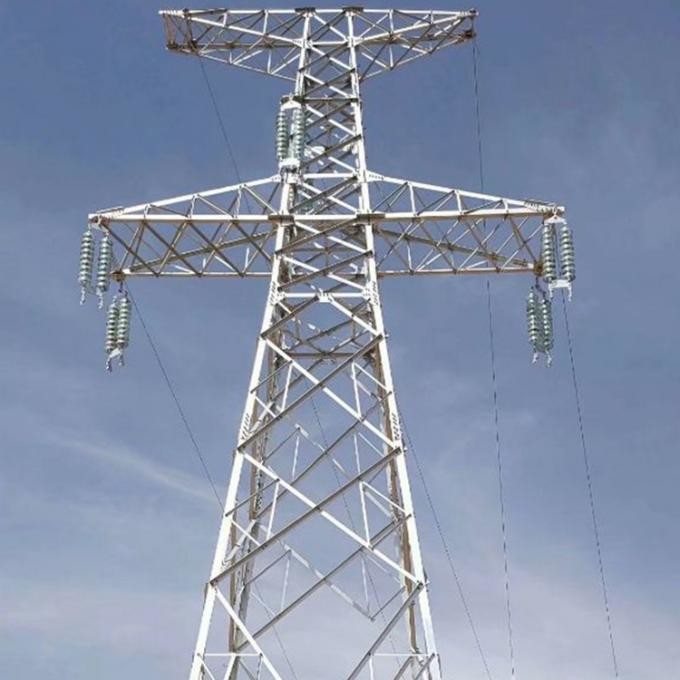

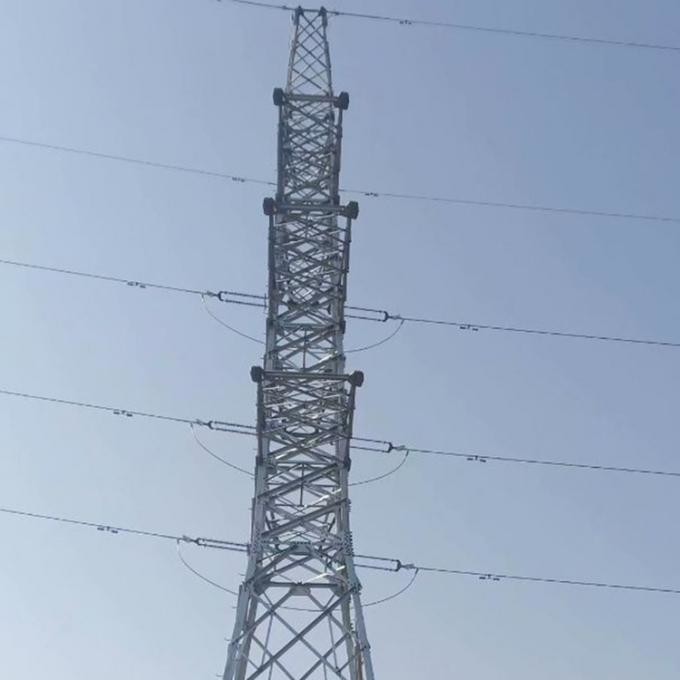

Tháp đường dây truyền tải Tháp thép điện mạ kẽm
Tập đoàn Suntech Powerlà một trong những công ty thuộc Nhóm Mua sắm, Kỹ thuật & Hợp đồng lớn nhất ở Trung Quốc. công ty chi nhánh và nhà máy của nhóm chúng tôi đã tham gia
trong lĩnh vực năng lượng điện hơn 26 năm.
1. Sngành kết cấu teel đặc biệt là tháp thép và các sản phẩm liên quan bao gồm tháp điện và kết cấu trạm biến áp, tháp viễn thông và các sản phẩm liên quan của các công trình viễn thông, cột đèn đường, v.v.
2. Dụng cụ và thiết bị kéo dây đường dây truyền tải, dụng cụ kéo cáp dưới gầm bao gồm Khối xâu, Kìm nâng, Con lăn cáp, Bộ kẹp dẫn điện, Tời chạy bằng xăng, Bộ kéo căng thủy lực, Trụ gim, Xe đẩy kiểm tra và các loại được xếp hạng khácmáy móc.
3. Công suất fngứa ngáy,ttiền chuộctôinsulatorsvà Wtôi vàCablesbao gồm cách điện treo, cách điện thủy tinh, cách điện sứ, thép dẫn điện bằng nhôm, tất cả dây dẫn bằng hợp kim nhôm, sợi thép bọc nhôm, cáp giới hạn trên không, cáp nguồn, kẹp giữ, kẹp kéo với ròng rọc, tấm vòm, ống nối và phụ kiện định mức.
Điện áp: Thiết bị truyền tải điện / đường truyền điện Góc Tháp sắt Tháp hình ống thép
Cấp điện áp: 35KV / 66KV / 110KV / 220KV / 330KV / 500KV / 750KV / 800KV / 1000KV
Quy trình sản xuất
Đây là quy trình chế tạo tháp truyền tải của chúng tôi;tuy nhiên, cả hai bên phải thảo luận về tất cả các bản vẽ và xác nhận tất cả các bản vẽ cửa hàng, đặc điểm kỹ thuật và tiêu chuẩn nào để tuân thủ.Trước khi sản xuất hàng loạt, chúng tôi phải nhận được tất cả các bản vẽ cửa hàng và tài liệu kỹ thuật đã được phê duyệt đã ký từ khách hàng của chúng tôi.
Tháp ống thép là sản phẩm cao cấp truyền thống của nhà máy chúng tôi.Đặc biệt là hệ thống xử lý mặt bích nhiều trạm tự phát triển đã cải thiện đáng kể độ chính xác về dung sai hình học cho từng chi tiết gia công.Nhờ quy trình như vậy, tháp thép ống vượt biển lớn Hoàng Phố cao 190m đã được thẩm định là công trình chất lượng quốc gia.Nhà máy của chúng tôi được cung cấp các thiết bị tiên tiến như máy uốn 2400 tấn, máy cắt dây chuyền, máy hàn mũi và máy cắt plasma CNC.Với thiết bị này, nó có khả năng sản xuất các loại ống có đường kính bằng nhau và ống hình nón ở dạng đa giác và hình tròn.Máy hàn mũi CNC có thể thực hiện hàn mũi hàn một lần cho ống thép và dây chuyền hàn có thể tạo khuôn hai kích thước thông qua hàn đơn.Nhà máy của chúng tôi đã được khẳng định cao về năng lực sản xuất và chất lượng sản phẩm.
Các thành viên tháp hình ống thép chịu được áp suất gió thấp, độ cứng uốn tiết diện lớn, cấu trúc đơn giản và truyền lực rõ ràng, có thể phát huy hết tác dụng chịu lực của vật liệu.Một mặt, nó có thể giảm trọng lượng của tháp và giảm lực cho móng;mặt khác, nó có thể giúp gia tăng các thái cực.Có khả năng chống chịu thiên tai trong các điều kiện.Khi các yêu cầu về tính toán độ bền và độ ổn định được đáp ứng, việc sử dụng tháp ống thép có hệ số hình dạng thân tháp áp lực gió tương đối nhỏ có thể làm giảm đáng kể tải trọng gió lên thân tháp.
Thông số kỹ thuật:
Đường dây truyền dẫn Kết cấu tháp & trạm biến áp- Mô tả hàng hóa và các thông số chính
Không. | Sự miêu tả | Đặc điểm kỹ thuật chi tiết và các thông số thiết kế chính |
1 | Mã thiết kế |
1. Tiêu chuẩn quốc gia Trung Quốc: Một.ĐL / T 5154-2002 Quy định kỹ thuật thiết kế kết cấu tháp và cực của đường dây tải điện trên không b.ĐL / T 5219-2005 Quy chuẩn kỹ thuật thiết kế nền đường dây tải điện trên không 2. Tiêu chuẩn Mỹ: Một.ASCE 10-97-2000 Thiết kế kết cấu truyền động bằng thép lưới b.Yêu cầu về mã xây dựng ACI 318-02 cho kết cấu bê tông |
2 | Phần mềm thiết kế | PLS và MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD, v.v. |
3 | Đang tải thiết kế | Theo yêu cầu và đặc điểm kỹ thuật của Khách hàng trên toàn thế giới. |
4 | Thử tải / thử nghiệm phá hủy | Chúng tôi có thể sắp xếp theo thẩm quyền của Chính phủ nếu cần thiết và chi phí của loại thử nghiệm như vậy là riêng biệt với việc định giá tháp. |
5 | Vôn | Đường dây truyền tải 33KV, 66 / 69KV, 110KV, 220KV / 230KV, 330KV, 380 / 400KV, 500KV, 750KV, 800KV, 1000KV |
6 | Mạ kẽm nhúng nóng | ISO 1461-2009, ASTM A123 |
7 | Lớp thép |
1. Thép kết cấu hợp kim thấp cường độ cao: Q420B tương đương với ASTM Gr60 2. Thép kết cấu hợp kim thấp có độ bền cao: Q355B tương đương với ASTM Gr50 hoặc S355JR 3. Thép kết cấu cacbon: Q235B tương đương với ASTM A36 hoặc S235JR |
số 8 | Bu lông và đai ốc | Chủ yếu là bu lông ISO 898 cấp 6,8 và 8,8 cho cả tiêu chuẩn Trung Quốc, ISO và DIN |
9 | Loại tháp | Tháp góc, Tháp hình ống, Cột mốc Guyed, Tháp đơn cực |
10 | Loại tháp | Tháp treo, Tháp căng thẳng, Tháp chết, Cấu trúc trạm biến áp |
11 | Sự bảo đảm | Cấu trúc tháp: 30 năm |
12 | Thời gian trả lại | 50 năm |
13 | Vận tải | Chúng tôi rất gần với cảng lớn nhất thế giới, đây là lợi thế của chúng tôi về vận tải biển. |
14 | Kiểm soát chất lượng |
Tuân theo hệ thống ISO 9001 và kiểm tra QC nghiêm ngặt đối với nguyên liệu, thử nghiệm lắp ráp nguyên mẫu, thử nghiệm mạ và kiểm tra trước khi giao hàng về cả số lượng và chất lượng Chúng tôi xử lý chất lượng đầu tiên và tỷ lệ kiểm tra 100%. |
Các ứng dụng:
Ở Trung Quốc, các cấu hình ống thép cũng đã được sử dụng trong các tháp mạch kép 500 kV và tháp bốn thông trên cùng một tháp, cho thấy hiệu quả và lợi ích của nó.Kết cấu tháp ống thép đã được phát triển tốt trong các đường dây với các cấp điện áp khác nhau do độ cứng mặt cắt ngang vượt trội, đặc tính chịu lực tiết diện tốt, lực đơn giản và hình thức đẹp.Đặc biệt trong kết cấu nhịp lớn và kết cấu tháp lưới điện đô thị.
