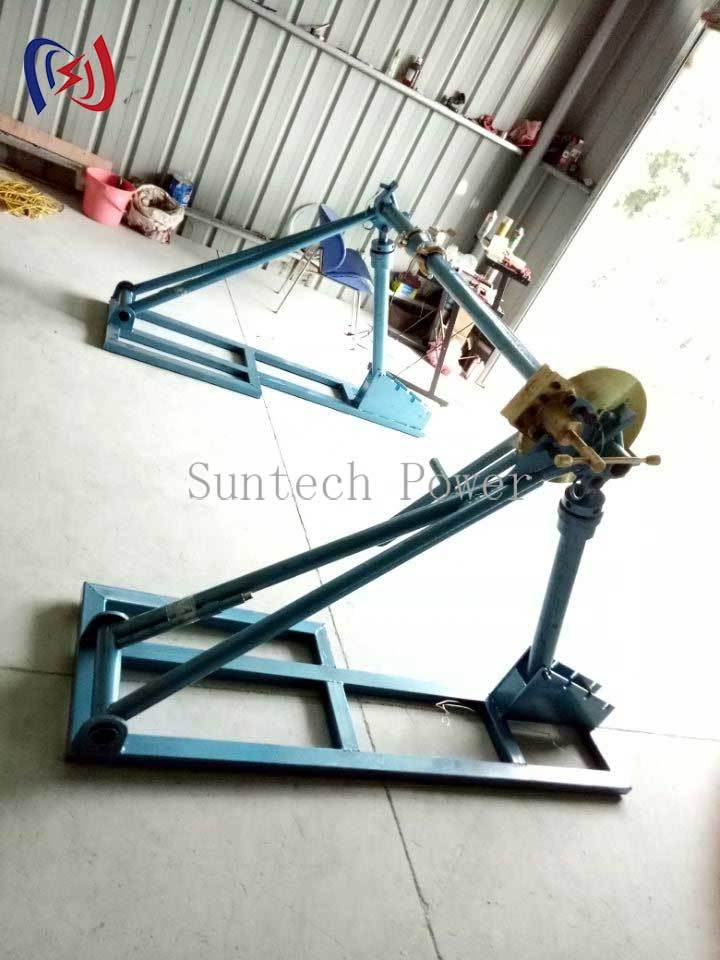

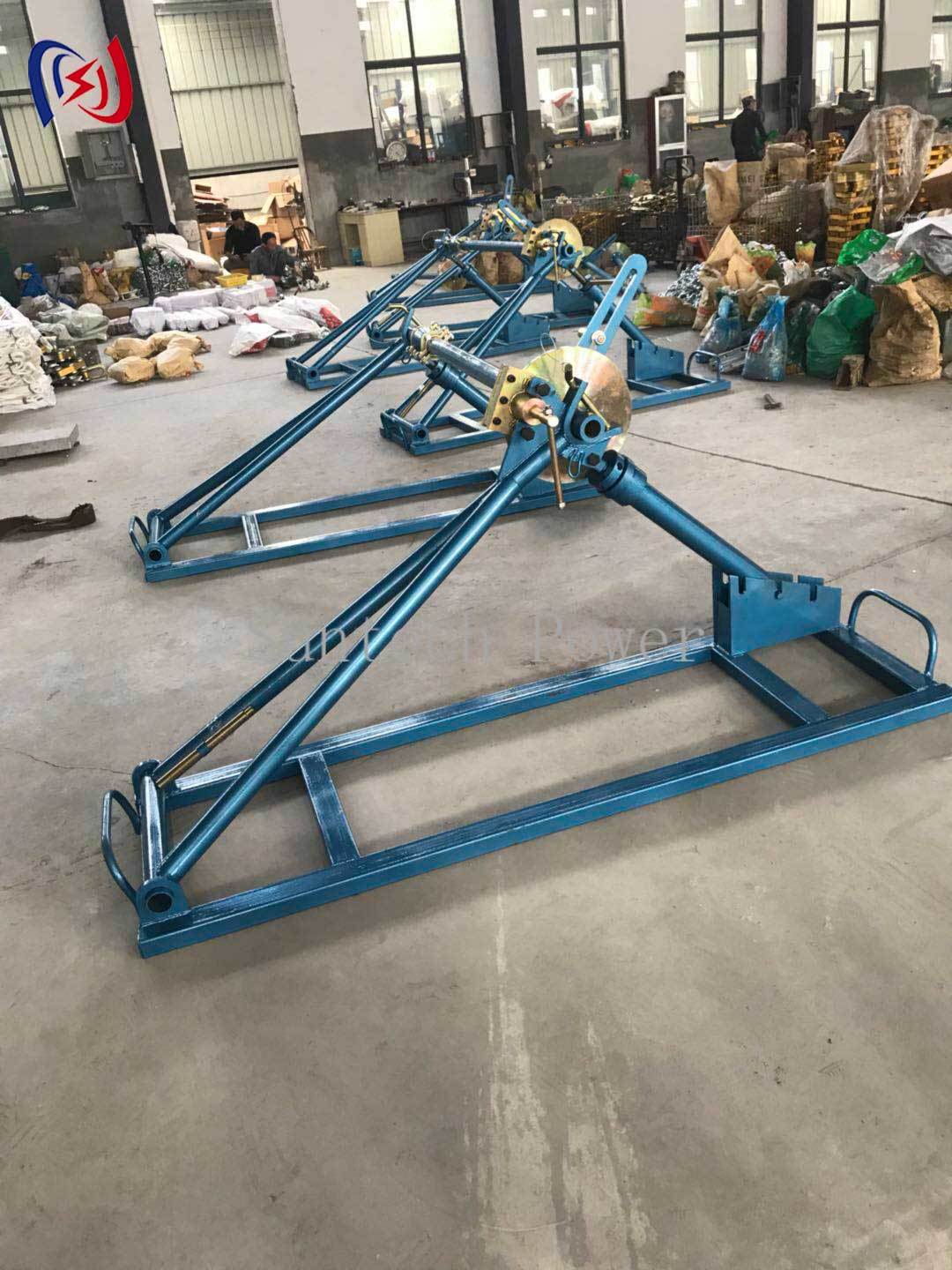

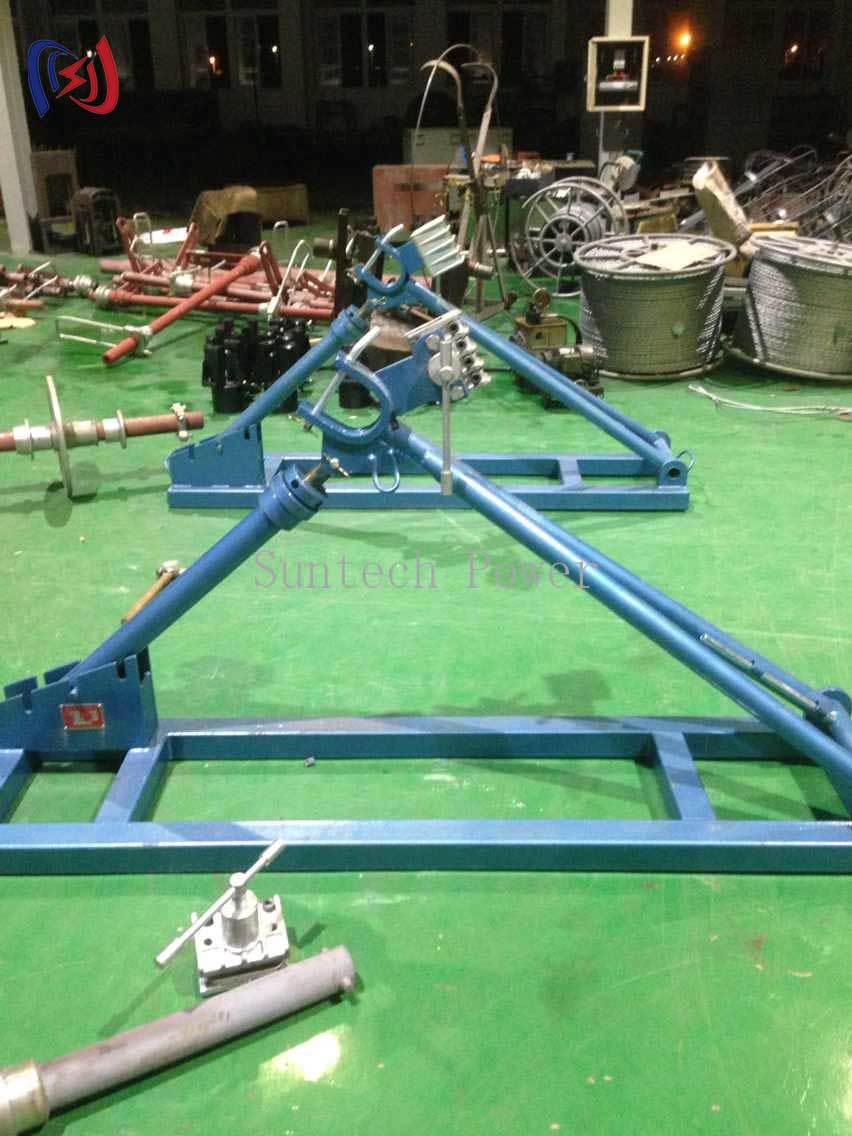

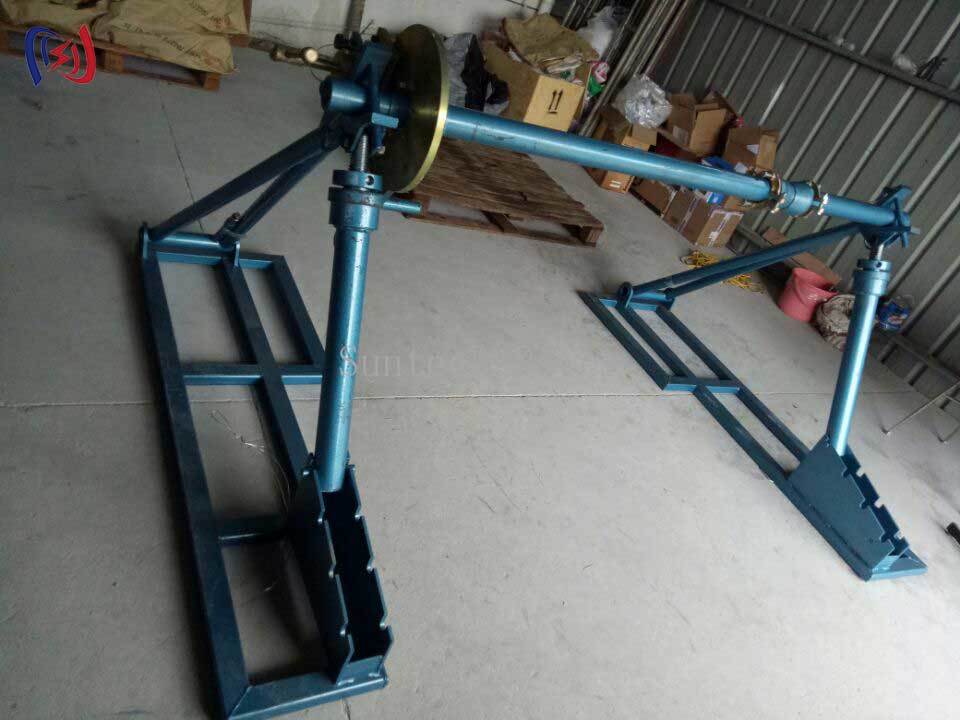

Thiết kế cho các dự án điện công nghiệp
1Ưu điểm chính
• Tính di động mô-đun ️ Tháo rời thành 3 bộ phận nhỏ gọn (mục / cột / đầu) để dễ dàng vận chuyển trong xe tải tiện ích
• Lắp ráp tiết kiệm thời gian ️ Hoạt động hoàn toàn trong <3 phút với một chìa khóa (không có bộ phận lỏng lẻo)
• Giảm lao động thay thế 3 thành viên phi hành đoàn thường cần thiết cho việc xử lý trống bằng tay
2. Kỹ thuật an toàn
✓ Thiết kế chống sụp đổ
✓ Cơ sở chống trượt 4 miếng cao su tăng cường (150x150mm) nắm giữ tất cả các loại địa hình
✓ Bảo vệ chèn ✓ Dải cảnh báo màu vàng nhạt trên tất cả các thành phần quay
3. ĐIÊN ĐIÊN ĐIÊN
▶ 360° xoay Động cơ mang quả cầu cho phép dây cáp được lắp lỏng từ bất kỳ góc nào
▶ Điều chỉnh chiều cao 4 mức đặt trước (1.2m/1.4m/1.6m/1.8m) để vận hành hợp lý
▶ Sức bền cực kỳ Đứng vững trước nước mặn, tia cực tím và nhiệt độ từ -30°C đến +60°C
4. Ứng dụng điển hình
◆ Xây dựng cáp cao áp (35kV-500kV)
◆ Kết nối máy phát điện tuabin gió
◆ Việc nâng cấp các trạm phụ ở thành phố
◆ Việc bảo trì các nhà máy công nghiệp bị gián đoạn
5. Giao thức bảo trì
¢ Hàng quý: Kiểm tra tất cả các mô-men xoắn của cuộn (50Nm tiêu chuẩn)
️ Hàng năm: Cơ chế xoay dầu bôi trơn (bao gồm cả cổng dầu)
Nếu cần thiết: Kiểm tra thiệt hại bề mặt hoặc biến dạng
| Số mặt hàng | Mô hình | Trọng lượng định số (kn) | Đường cuộn cáp áp dụng ((mm) |
Trọng lượng ((mm) |
||
|
Chiều kính |
Chiều rộng |
Chiều kính lỗ |
||||
| 15141 | SIPZ3 | 30 | ≤ Φ2000 | ≤ 1200 | Φ76-103 | 200 |
| 15142 | SIPZ5 | 50 | ≤ Φ2400 | ≤ 1200 | Φ76-103 | 240 |
| 15143 | SIPZ7 | 70 | ≤ Φ2500 | ≤1700 | Φ76-103 | 350 |
| 15144 | SIPZ10 | 100 | ≤ Φ3000 | ≤1900 | Φ120-130 | 450 |
