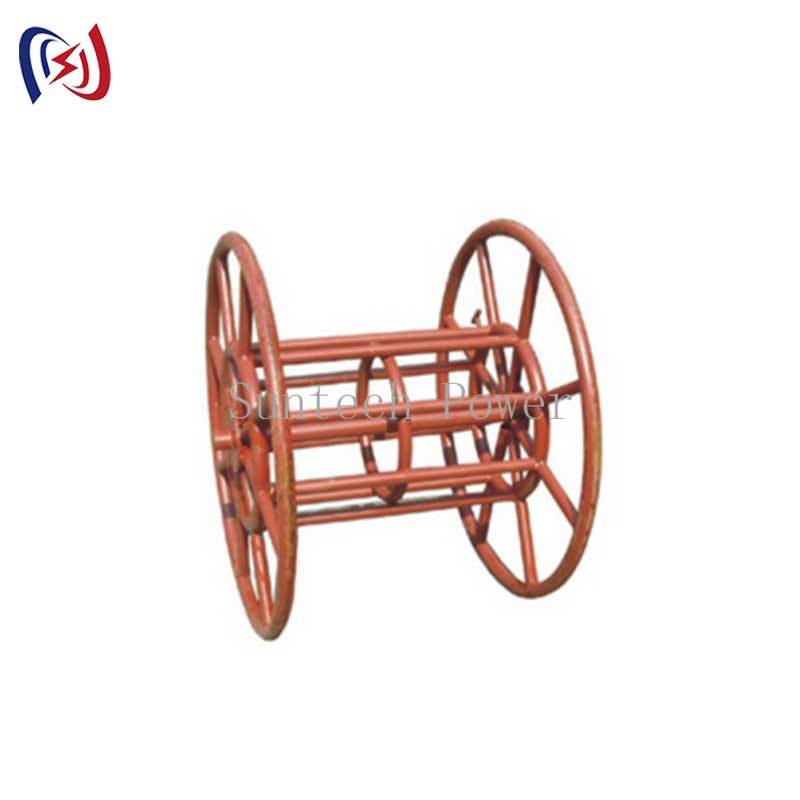

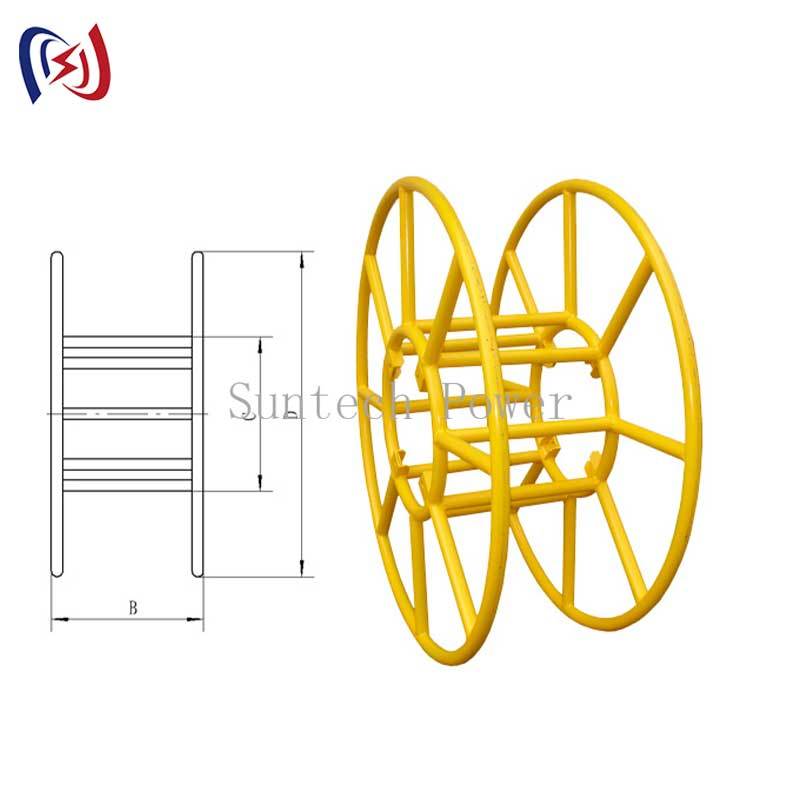

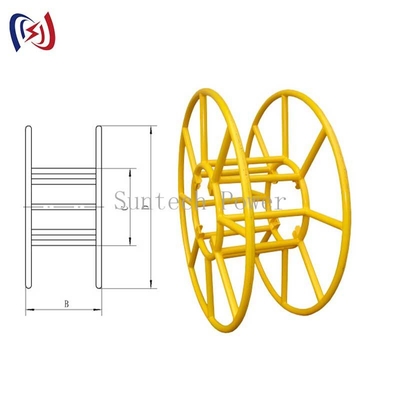

Cuộn và giá đỡ vai trò GSP xoay 360 độ để dây cáp được tháo ra trơn tru​

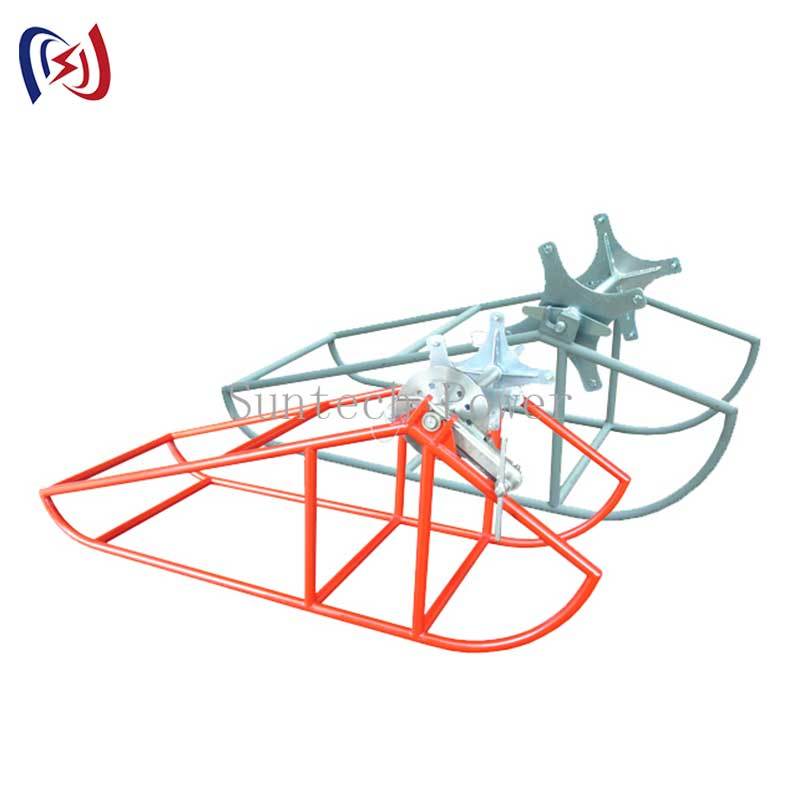

Giá đỡ và Bàn xoay GSP, xoay 360 độ để cuộn cáp trơn tru​

1. Tổng quan sản phẩm​​

Hệ thống Giá đỡ và Bàn xoay GSP được thiết kế cho việc quản lý cáp và dây thừng chuyên nghiệp trong môi trường công nghiệp. Với kết cấu thép chịu lực cao và lớp phủ mạ kẽm, giá đỡ này hỗ trợ tải trọng làm việc lên đến 500kg (giới hạn an toàn 750kg) cho các guồng cáp có đường kính lên đến 1.5m. Thiết kế dọc tối ưu hóa hiệu quả không gian làm việc trong các khu vực hạn chế như hầm điện hoặc boong tàu.

​​

2. Các tính năng chính​​

• ​​Chiều cao có thể điều chỉnh​​: Hệ thống khóa chốt 6 vị trí (khoảng 1.0m đến 1.8m)
• ​​Cơ chế xoay​​: Xoay trơn tru 360° với vòng bi kín
• ​​Khóa trống​​: Chốt an toàn lò xo cố định guồng cáp trong quá trình vận chuyển
• ​​Hệ thống phanh​​: Phanh ma sát thủ công với 3 cài đặt lực căng
• ​​Lắp ráp mô-đun​​: Đế, cột và đỉnh tháo rời trong <2 phút

​​

3. Thông số kỹ thuật​​

• ​​Vật liệu khung​​: Thép carbon Q235B dày 5mm
• ​​Xử lý bề mặt​​: Mạ kẽm nhúng nóng (tiêu chuẩn ISO 1461)
• ​​Kích thước đế​​: Hình vuông 800mm x 800mm với chân cân bằng
• ​​Xếp hạng môi trường​​: IP54 (chống bụi/nước)

​​4. Lợi ích về hiệu suất​​

• ​​Hiệu quả lao động​​: Triển khai cáp nhanh hơn 40% so với guồng cáp mặt đất
• ​​Tiết kiệm không gian​​: Diện tích nhỏ hơn 70% so với giá đỡ ngang
• ​​Tuân thủ an toàn​​: Đáp ứng IEC 61439-1 cho xây dựng điện
• ​​Độ bền​​: Chịu được hơn 1000 giờ trong thử nghiệm phun muối

​​5. Các ứng dụng điển hình​​

• Thi công cáp cao thế (35kV-500kV)
• Hệ thống neo tàu và giàn khoan ngoài khơi
• Vận hành nâng hạ trong khai thác mỏ
• Bảo trì nhà máy công nghiệp

​​

6. Quy trình bảo trì​​

• ​​Hàng tuần​​: Kiểm tra má phanh và bôi trơn vòng bi
• ​​Hàng tháng​​: Xác minh lực siết bu lông (tiêu chuẩn 50Nm)
• ​​Hàng năm​​: Bôi lại lớp phủ chống ăn mòn nếu cần

​​7. Ưu điểm kinh tế​​

• ​​ROI​​: Hoàn vốn trong 5-7 tháng thông qua việc giảm chi phí lao động
• ​​Ngăn ngừa hư hỏng​​: Tiết kiệm hơn 8.000 đô la Mỹ trên mỗi guồng cáp do hao mòn
• ​​Logistics​​: 8 bộ vừa trong một container 20ft tiêu chuẩn
