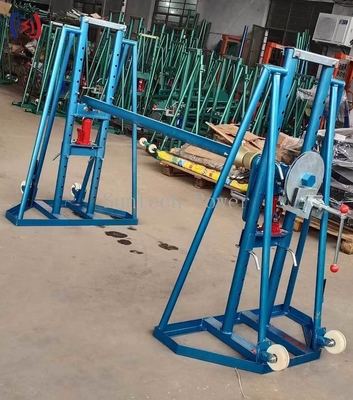

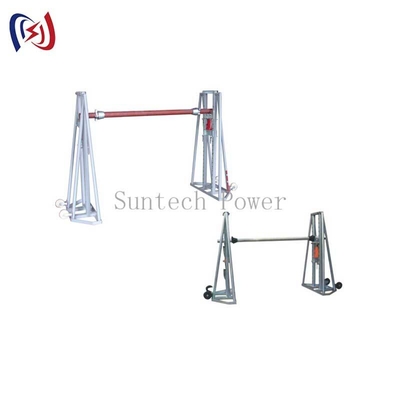

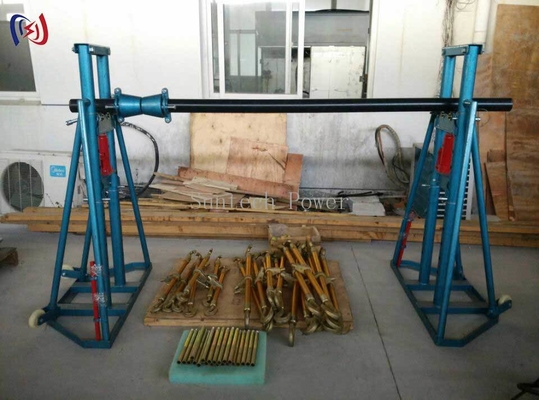

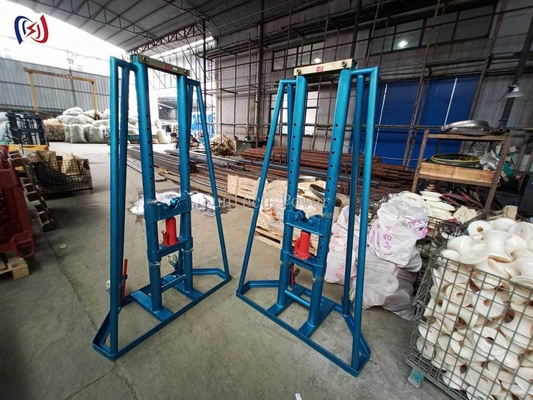

Loại dây cáp thủy lực hỗ trợ cuộn hiệu quả cao cho các dự án lưới
Các tính năng thiết kế cốt lõi
Ưu điểm hoạt động
Hoạt động một người với tay cầm bơm thủy lực công thái học
Điều chỉnh chiều cao chính xác (phạm vi nâng 50-1500mm)
✔ Xoay xoay mịn giảm 60% điện trở của cáp
Cơ chế giải phóng nhanh để thay đổi trống nhanh (<1 phút)
✔ Ổn định Outriggers Ngăn chặn Tipping trong quá trình hoạt động
Thông số kỹ thuật của hệ thống thủy lực
• Áp lực làm việc: 70MPa
• Khả năng dầu bơm: 2.5L (ISO VG 46 dầu thủy lực)
• Xi lanh đột quỵ: 1000mm
• Van giảm thủ công khẩn cấp cho các tình huống mất điện
Tính năng an toàn
✓ Van giảm áp tự động (đặt ở mức tối đa 110%)
✓ Ghim khóa cơ học ở 5 vị trí chiều cao
✓ Tấm đệm cao su không trượt trên tất cả các bề mặt tiếp xúc
✓ Các dấu hiệu an toàn có khả năng xem xét cao đối với các bộ phận chuyển động
Yêu cầu bảo trì
Các ứng dụng điển hình
Xử lý trống cáp điện áp cao
➔ Cài đặt cáp quang OPGW
➔ Hoạt động kéo cáp trạm biến áp
Triển khai cáp ngầm
➔ Công việc phục hồi điện khẩn cấp
|
Số mục |
Người mẫu |
Tải định mức (kN) |
Cuộn cáp áp dụng (mm) |
Cân nặng (kg) |
||
|
Đường kính |
Chiều rộng |
Hố Đường kính |
||||
|
21346 |
SI-5 |
50 |
≤ φ2400 |
≤1600 |
Φ76-103 |
172 |
|
21347 |
Si-10 |
100 |
≤ φ2700 |
≤1700 |
Φ120-135 |
230 |
|
21348 |
Si-10a |
100 |
≤ φ3400 |
≤1900 |
Φ120-135 |
230 |
|
21349 |
Si-16 |
160 |
≤ φ4000 |
≤2500 |
Φ125-200 |
325 |
|
21343 |
SI-20 |
200 |
≤ φ4000 |
≤2500 |
Φ135-160 |
450 |
|
21344 |
SI-30 |
300 |
≤ φ5000 |
≤3100 |
Φ160-200 |
600 |
