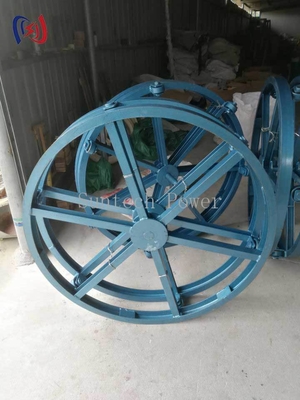

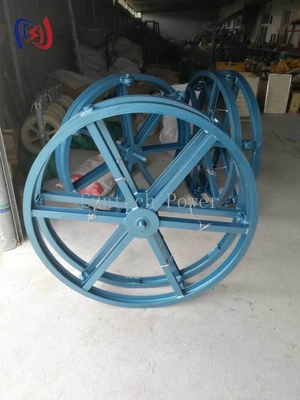

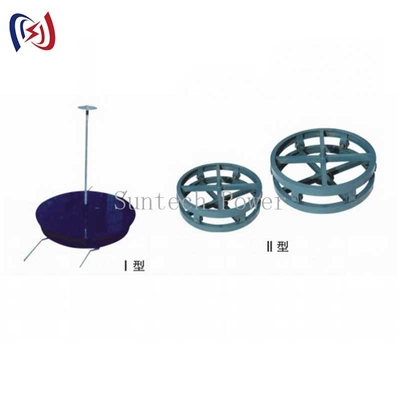

Loại dây cáp dọc đứng khung thép hạng nặng cho các dự án cáp điện áp cao

Giá đỡ cuộn cáp kiểu đứng khung thép chịu lực cho các dự án cáp cao thế

​​1. TỔNG QUAN SẢN PHẨM​​

Giá đỡ cuộn cáp kiểu đứng được thiết kế cho các dự án truyền tải và phân phối điện, yêu cầu quản lý cáp hiệu quả trong không gian hạn chế. Định hướng thẳng đứng của nó giảm thiểu diện tích chiếm dụng trong khi vẫn duy trì khả năng chịu tải mạnh mẽ. Giá đỡ có kết cấu khung thép hàn với các mối nối gia cố, được thiết kế đặc biệt để xử lý các trống cáp nặng lên đến 1,5m đường kính. Không giống như các giá đỡ nằm ngang truyền thống, mẫu này tối ưu hóa hiệu quả không gian làm việc, làm cho nó lý tưởng cho việc đặt cáp ngầm đô thị, lắp đặt đường hầm và công việc trạm biến áp trong nhà.

​​2. THIẾT KẾ CẤU TRÚC​​

• ​​Vật liệu khung​​: Thép carbon Q235B dày 5mm với lớp phủ mạ kẽm nhúng nóng
• ​​Kích thước đế​​: Cấu hình hình vuông 800mm x 800mm với 4 chân cân bằng có thể điều chỉnh
• ​​Điều chỉnh chiều cao​​: Hệ thống khóa chốt 6 vị trí (1.0m/1.2m/1.4m/1.5m/1.6m/1.8m)
• ​​Khả năng chịu tải​​: Tải trọng làm việc 500kg (giới hạn an toàn tối đa 750kg)
• ​​Cơ chế xoay​​: Xoay 360° trơn tru với vòng bi kín

​​3. TÍNH NĂNG VẬN HÀNH​​

• ​​Ổn định chống lật​​: Đế có trọng lượng ngăn ngừa lật trong quá trình kéo cáp căng cao
• ​​Khóa trống​​: Chốt khóa lò xo cố định các cuộn cáp trong quá trình vận chuyển
• ​​Hệ thống phanh​​: Phanh ma sát thủ công điều khiển tốc độ tháo cáp (3 mức điều chỉnh)
• ​​Lắp ráp mô-đun​​: Đế, cột và cụm trên cùng có thể tháo rời để lưu trữ nhỏ gọn

​​

4. ƯU ĐIỂM VỀ HIỆU SUẤT​​

• ​​Tiết kiệm không gian​​: Chiếm ít hơn 60% diện tích sàn so với giá đỡ nằm ngang
• ​​Tiết kiệm lao động​​: Một người vận hành có thể xử lý thay đổi trống trong vòng chưa đầy 2 phút
• ​​Độ bền​​: Lớp phủ mạ kẽm chịu được hơn 1000 giờ trong thử nghiệm phun muối
• ​​Tuân thủ an toàn​​: Đáp ứng các tiêu chuẩn IEC 61439-1 cho thiết bị xây dựng điện

​​

5. CÁC ỨNG DỤNG ĐIỂN HÌNH​​

• ​​Lưới điện đô thị​​: Đặt cáp ngầm trong các khu vực thành phố đông đúc
• ​​Năng lượng tái tạo​​: Hệ thống thu gom trang trại gió và kết nối công viên năng lượng mặt trời
• ​​Nhà máy công nghiệp​​: Lắp đặt cáp cao thế trong các cơ sở sản xuất
• ​​Giao thông vận tải​​: Điện khí hóa đường hầm đường sắt và hệ thống điện tàu điện ngầm

​​

6. QUY TRÌNH BẢO TRÌ​​

• ​​Hàng ngày​​: Kiểm tra trực quan các hư hỏng cấu trúc hoặc các bộ phận lỏng lẻo
• ​​Hàng tuần​​: Bôi trơn cơ chế xoay bằng mỡ gốc lithium
• ​​Hàng tháng​​: Xác minh tất cả các mô-men xoắn bu lông theo thông số kỹ thuật 50Nm
• ​​Hàng năm​​: Bôi lại lớp phủ chống ăn mòn nếu các vết xước trên bề mặt vượt quá 5% diện tích

​​7. LỢI ÍCH KINH TẾ​​

• ​​Tính toán ROI​​: Thay thế 2 công nhân thường được yêu cầu để xử lý thủ công (hoàn vốn trong 5 tháng)
• ​​Bảo vệ cáp​​: Ngăn ngừa thiệt hại tiềm ẩn hơn 12.000 đô la cho mỗi trống do xử lý không đúng cách
• ​​Tiết kiệm hậu cần​​: 8 giá đỡ phù hợp với cùng một không gian xe tải trước đây cần thiết cho 3 bộ phận nằm ngang
• ​​Tuổi thọ​​: Bảo hành kết cấu 10 năm với bảo trì thích hợp

​​8. ƯU ĐIỂM SO SÁNH​​

So với giá đỡ cáp nằm ngang thông thường:

• ​​Nhanh hơn 30%​​ triển khai cáp trong không gian hạn chế
• ​​Giảm 50%​​ tai nạn tại nơi làm việc liên quan đến việc xử lý trống
• ​​Chi phí bảo trì trọn đời thấp hơn 40%​​ do bảo vệ mạ kẽm
