1.Mô tả ngắn gọn về dây dẫn ACSR:

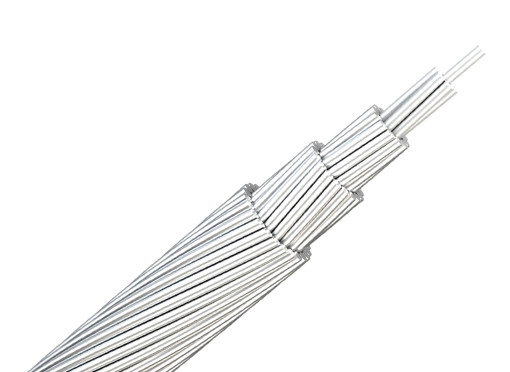

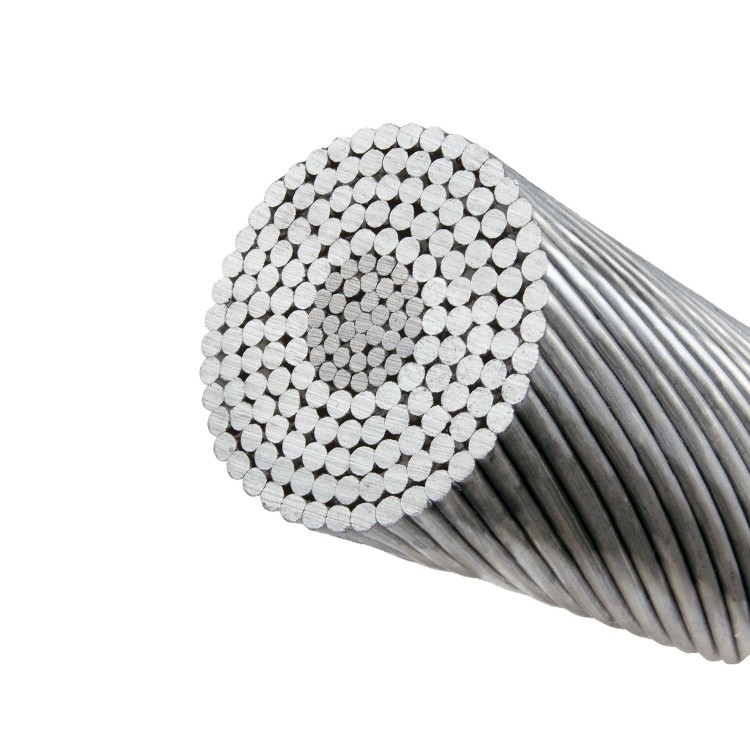

ACSR (Thép dẫn điện bằng nhôm), bao gồm một lõi thép mạ kẽm được bao quanh bởi các lớp dây nhôm đồng tâm và có thể chống ăn mòn nếu cần thiết. Nó được sử dụng rộng rãi trong hệ thống phân phối điện trên không.
2. ứng dụngvề dây dẫn ACSR:
Dây dẫn ACSR đã được sử dụng rộng rãi trong các đường dây tải điện với nhiều điện áp khác nhau.
Bởi vì chúng có những đặc điểm tốt như cấu tạo đơn giản, lắp đặt và bảo trì thuận tiện, giá thành thấp và khả năng truyền tải lớn.
3. tiêu chuẩnvề dây dẫn ACSR:
Chúng tôi có thể cung cấp dây dẫn này theo các tiêu chuẩn được công nhận khác nhau,
chẳng hạn như IEC61089, BS215, ASTM B232, CSA C49, DIN48204, JIS C3110,
và các thông số kỹ thuật đặc biệt của khách hàng cũng có thể được đáp ứng.
4.Gói về dây dẫn ACSR:
Ở dạng cuộn, trống gỗ, trống thép hoặc trống thép-gỗ.
Chúng tôi có thể sản xuất theo yêu cầu của khách hàng.
5.Tài liệu về dây dẫn ACSR:
Dây dẫn: nhôm nguyên chất AL1350
Lõi thép: dây thép G1A hoặc G2A
|
Tiêu chuẩn
Diện tích Aluminm (sqmm)
|
Số lượng dây đơn và Dia. (Mm)
|
Diện tích phần được tính toán
|
KhoảngĐường kính ngoài Bên ngoài (mm)
|
KhoảngTrọng lượng trên Kio. (Kg / km)
|
Điện trở DC được tính toán ở 20 độ (ohm / km)
|
Phá vỡ tính toán
Tải (KN)
|
Chiều dài giao hàng (mét /
Cái trống)
|
|
25
|
7 / 2,34
|
30,10
|
7,02
|
82
|
1,094
|
8,44
|
1500
|
|
30
|
7 / 2,54
|
35.47
|
7.62
|
97
|
0,9281
|
9,94
|
1500
|
|
40
|
7 / 2,95
|
47,84
|
8,85
|
131
|
0,8880
|
13,40
|
1500
|
|
50
|
7 / 3,30
|
59,87
|
9,90
|
164
|
0,5498
|
16,80
|
1500
|
|
100
|
7 / 4,65
|
118,9
|
13,95
|
325
|
0,2789
|
33,30
|
1500
|
|
150
|
19 / 3,48
|
180,7
|
17,40
|
497
|
0,1830
|
50,65
|
1500
|
|
175
|
19 / 3,76
|
211.0
|
18,80
|
580
|
0,1568
|
59,10
|
1500
|
|
300
|
37 / 3,53
|
332,1
|
24,71
|
997
|
0,09155
|
101,5
|
1500
|
