Khớp nối xoay chịu tải nặng 5-250KN cho công tác kéo dây đường dây truyền tải
Tổng quan sản phẩm

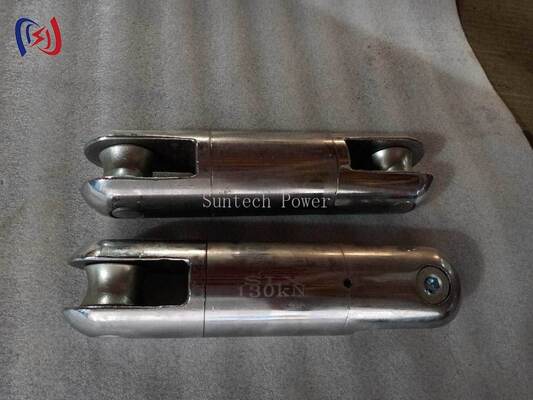

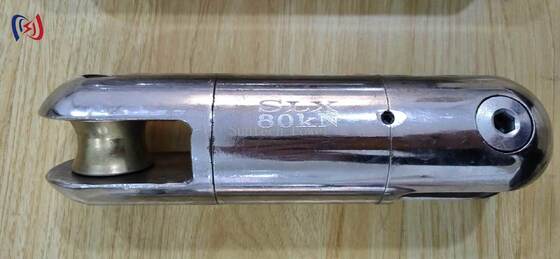

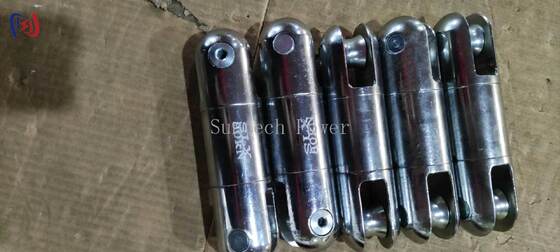

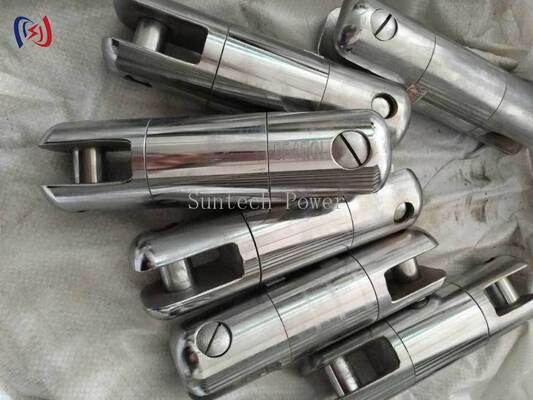

Khớp nối xoay chịu tải nặng dòng SLX là bộ phận kết nối quay quan trọng cho công tác thi công và bảo trì kéo dây đường dây truyền tải, với tải trọng định mức từ 5KN đến 250KN. Nó hỗ trợ xoay 360° để thay đổi hướng đặt cáp một cách trơn tru và giảm xoắn. Với thân bằng thép rèn, hệ thống ổ bi gia cố, cơ chế khóa và thiết kế bảo vệ cáp, nó được sử dụng rộng rãi trong việc kéo dây đường dây trên không, kéo cáp ngầm và kết nối thiết bị trạm biến áp.
Thông số kỹ thuật
|
Mã hàng |
Model |
Tải trọng định mức (KN) |
Kích thước chính (mm) |
Trọng lượng (kg) |
|
17121 |
SLX-0.5 |
5 |
19 |
0.20 |
|
17122 |
SLX-1 |
10 |
30 |
0.40 |
|
17123 |
SLX-2 |
20 |
35 |
0.55 |
|
17124 |
SLX-3 |
30 |
37 |
0.65 |
|
17125 |
SLX-5 |
50 |
42 |
1.50 |
|
17126 |
SLX-8 |
80 |
57 |
2.40 |
|
17127 |
SL130 |
130 |
62 |
3.50 |
|
17128 |
SL180 |
180 |
75 |
7.20 |
|
17129 |
SL250 |
250 |
85 |
10.5 |
|
17130 |
SL250V |
250 |
80 |
8.0 |
Ứng dụng
• Kéo dây và bảo trì đường dây truyền tải trên không
• Kéo và đặt cáp ngầm
• Kết nối thiết bị trạm biến áp
• Thay đổi hướng đi của cáp để tránh bị xoắn
Ưu điểm sản phẩm
• Khả năng xoay 360° — xoay trơn tru giúp giảm xoắn cáp và duy trì sự thẳng hàng của dây dẫn trong quá trình kéo dây và kéo.
• Thân thép rèn với ổ bi gia cố — thân thép rèn chịu được tải trọng cực lớn lên đến 250KN, với hệ thống ổ bi gia cố cho độ bền chịu tải nặng.
• Cạnh bo tròn thân thiện với cáp — cạnh bo tròn ngăn ngừa mài mòn vỏ cáp và bảo vệ các bề mặt tiếp xúc trong quá trình kéo.
Cơ chế khóa và thiết kế an toàn — cơ chế khóa ngăn ngừa ngắt kết nối ngoài ý muốn, với vạch đánh dấu an toàn có độ hiển thị cao và ổ bi tự bôi trơn cho tuổi thọ lâu dài.
