Chân đỡ tang cáp thủy lực SI-30 — Thiết bị xử lý tang cáp chịu tải nặng 300KN

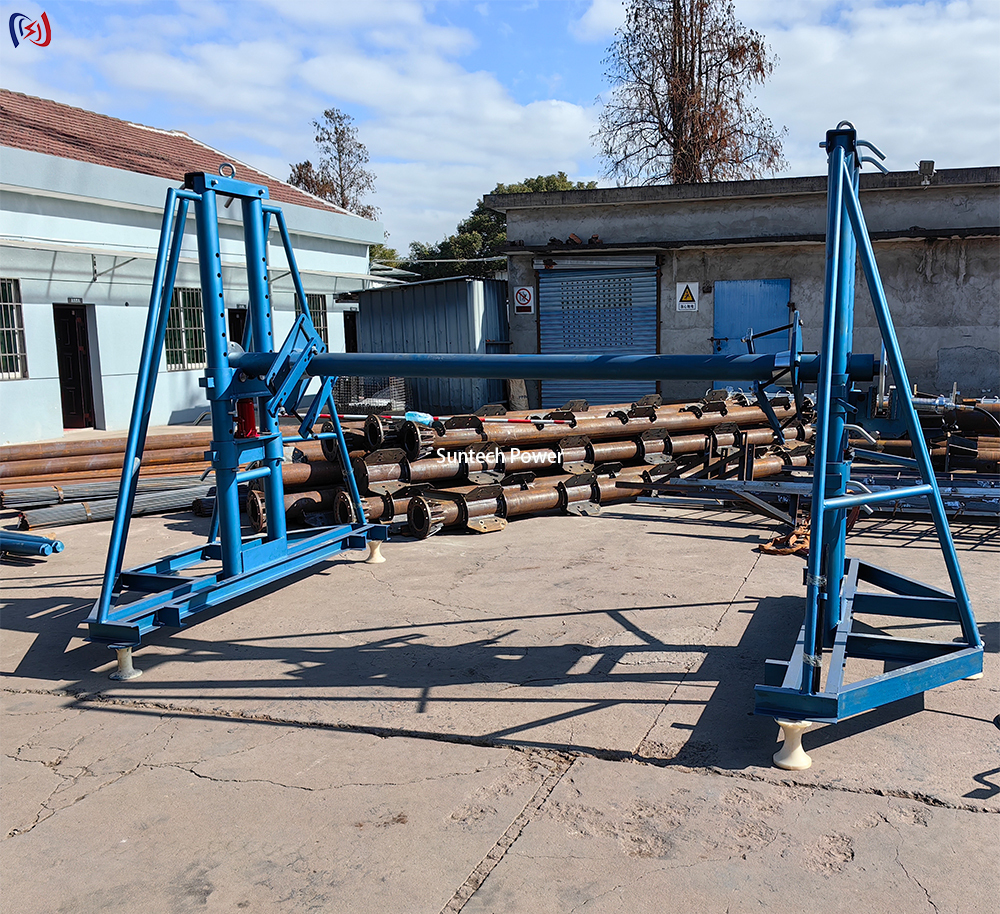

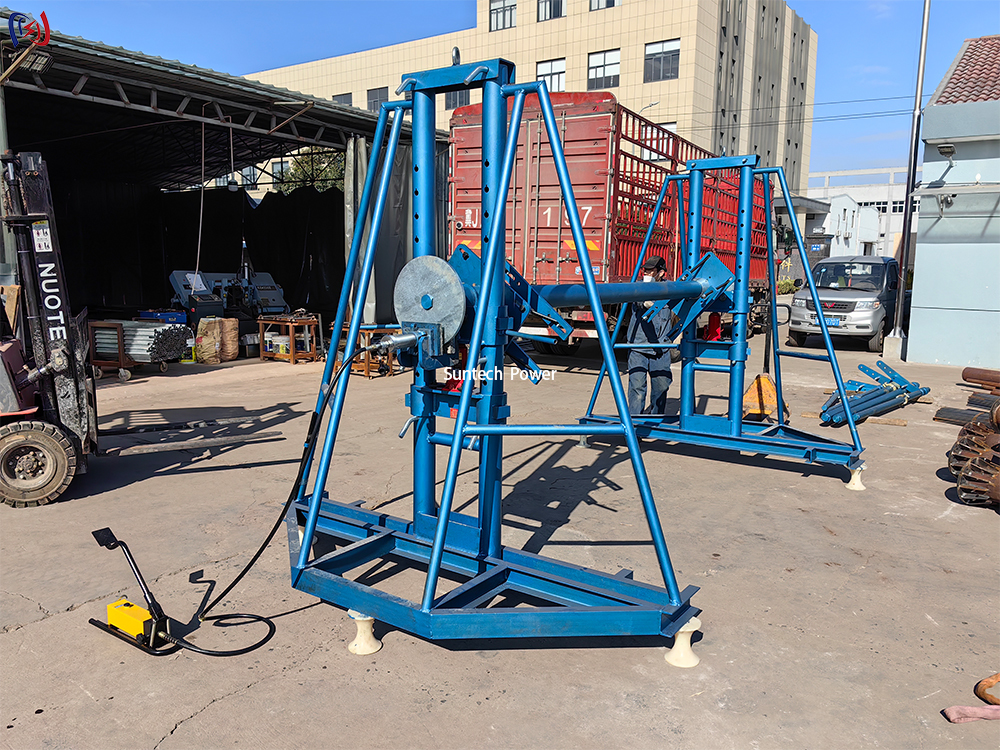

Chân đỡ tang cáp thủy lực SI-30 là giải pháp xử lý vật liệu chịu tải nặng được thiết kế để nâng, định vị và cấp cáp điện, dây dẫn và dây cáp lớn với một người vận hành. Bơm thủy lực nâng gá đỡ tang từ mặt đất lên chiều cao làm việc, thay thế việc lăn và kích bằng tay gây chấn thương lưng và hư hỏng vỏ cáp. Được chế tạo trên khung thép hàn có độ bền cao, SI-30 có định mức tải 300KN và chấp nhận tang cáp có đường kính lên tới 5000mm và chiều rộng 3100mm.
Thông số kỹ thuật
| Mục |
Thông số |
Giá trị |
| 1 |
Mẫu mã |
SI-30 |
| 2 |
Tải định mức |
300 KN |
| 3 |
Đường kính tang áp dụng |
≤ Φ5000 mm |
| 4 |
Chiều rộng tang áp dụng |
≤ 3100 mm |
| 5 |
Đường kính lỗ lõi |
Φ160–200 mm |
| 6 |
Trọng lượng bản thân |
600 kg |
| 7 |
Hệ thống nâng |
Bơm thủy lực bằng tay |
| 8 |
Vật liệu khung |
Thép hàn có độ bền cao |
| 9 |
Phanh |
Phanh hãm tích hợp |
| 10 |
Tính di động |
Bánh xe chịu tải nặng, xe đẩy di động |
Hướng dẫn lựa chọn và dòng sản phẩm
| Mẫu mã |
Tải định mức (KN) |
Đường kính tang (mm) |
Chiều rộng tang (mm) |
Lỗ Φ (mm) |
Trọng lượng (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤1600 |
76–103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤1700 |
120–135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤1900 |
120–135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤2500 |
125–200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤2500 |
135–160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160–200 |
600 |
Các tính năng và lợi ích chính
Nâng thủy lực bằng điện
Bơm thủy lực bằng tay nâng trọng lượng tang lên tới 300KN, cho phép một người vận hành tải và định vị các tang mà nếu không sẽ cần cẩu hoặc một đội đầy đủ, loại bỏ nguyên nhân chính gây ra chấn thương khi nâng trong công việc cáp.
Kiểm soát cấp cáp
Phanh hãm tích hợp điều chỉnh tốc độ và lực căng cấp, ngăn ngừa cáp bị bung, xoắn và chùng trong khi bảo vệ dây dẫn và lớp cách điện trong quá trình lắp đặt.
Khả năng tương thích với tang rộng
Cánh tay đỡ có thể điều chỉnh và đế rộng chấp nhận đường kính tang từ 2400mm đến 5000mm và lỗ lõi từ 76mm đến 200mm, cho phép một chân đỡ phục vụ từ dây phân phối đến dây dẫn truyền tải nặng.
Thiết kế di động và ổn định
Bánh xe chịu tải nặng cho phép chân đỡ được lăn giữa xe tải giao hàng và khu vực làm việc, trong khi khung hàn cứng cáp khóa vào một nền tảng cấp ổn định, cân bằng tại công trường.
Sản xuất & Đảm bảo chất lượng
Mỗi SI-30 được sản xuất bởi nhà sản xuất được chứng nhận ISO 9001 với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị căng dây truyền tải và xử lý cáp. Khung được chế tạo từ thép có độ bền cao với mối hàn gia cố tại tất cả các điểm chịu lực, sau đó được kiểm tra tải trọng gấp 1,25 lần công suất định mức trước khi giao hàng. Mỗi đơn vị được cung cấp với số sê-ri có thể truy xuất và hồ sơ kiểm tra để các kỹ sư mua hàng và kỹ sư công trường có thể xác minh sự tuân thủ với định mức 300KN đã khai báo.
Ứng dụng điển hình
Được thiết kế cho các nhà thầu điện, đội ngũ tiện ích và người lắp đặt viễn thông, SI-30 hỗ trợ căng dây đường dây trên không, đặt cáp ngầm, công việc trạm biến áp và kéo cáp công nghiệp nặng nơi các tang dây dẫn lớn phải được xử lý an toàn và hiệu quả.
Chân đỡ tang cáp thủy lực SI-30 kết hợp định mức tải 300KN, dung tích tang 5000mm và nâng thủy lực cho một người vận hành trong cấu trúc thép hàn bền bỉ. Bằng cách cơ giới hóa nhiệm vụ nặng nhọc và nguy hiểm nhất trong xử lý cáp, nó bảo vệ nhân viên, bảo vệ tài sản dây dẫn có giá trị và giữ cho đội lắp đặt hoạt động hiệu quả. Liên hệ với đội ngũ kỹ thuật của chúng tôi để được lựa chọn mẫu mã, hướng dẫn chu kỳ làm việc và các tùy chọn OEM.
