Đặc trưng

Thông số kỹ thuật

Tên: Đế cuộn cáp loại thủy lực

Người mẫu: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Tải định mức: 50-300KN

Đường kính cuộn cáp áp dụng: 2400-5000mm

Chiều rộng cuộn cáp áp dụng: 1600-3100mm

Đường kính lỗ lõi: 76-200mm

Cân nặng: 172-600kg

Chất liệu khung: Thép kéo cao

Làm nổi bật:

Chân đỡ cuộn cáp thủy lực tải trọng định mức 50-300KN

Trụ Tang Trống Dây Dẫn Đường Kính 2400-5000mm

Trụ Tang Trống Cáp Khung Thép Cường Lực Cao

Thông tin cơ bản

Nguồn gốc: NINGBO, TRUNG QUỐC

Hàng hiệu: Suntech

Chứng nhận: ISO 9001

Số mô hình: Si

Thanh toán

chi tiết đóng gói: Vỏ gỗ dán có gia cố bằng đai thép xuất khẩu

Thời gian giao hàng: 3-7 ngày làm việc đối với hàng tồn kho, 15-25 ngày đối với đơn hàng số lượng lớn

Điều khoản thanh toán: L/C,T/T

Khả năng cung cấp: 3000 miếng mỗi tháng

Bộ sưu tập

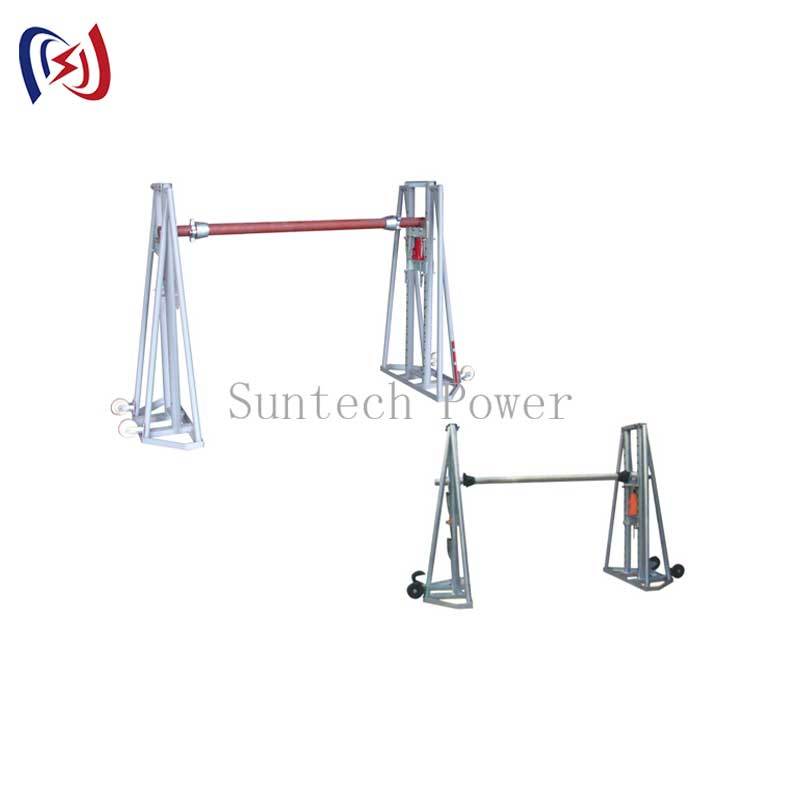

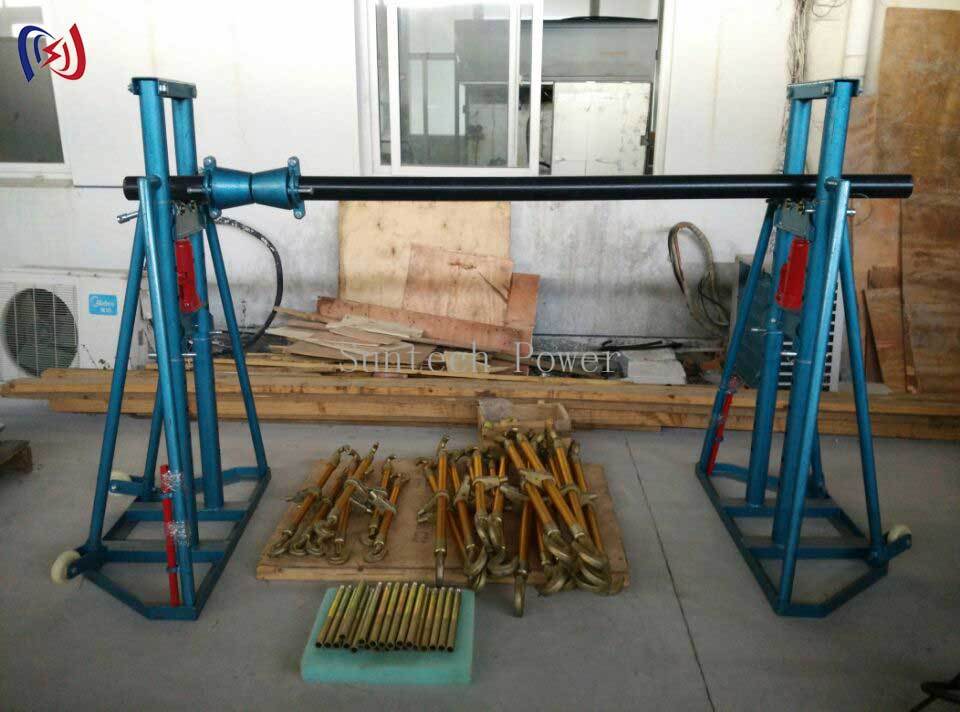

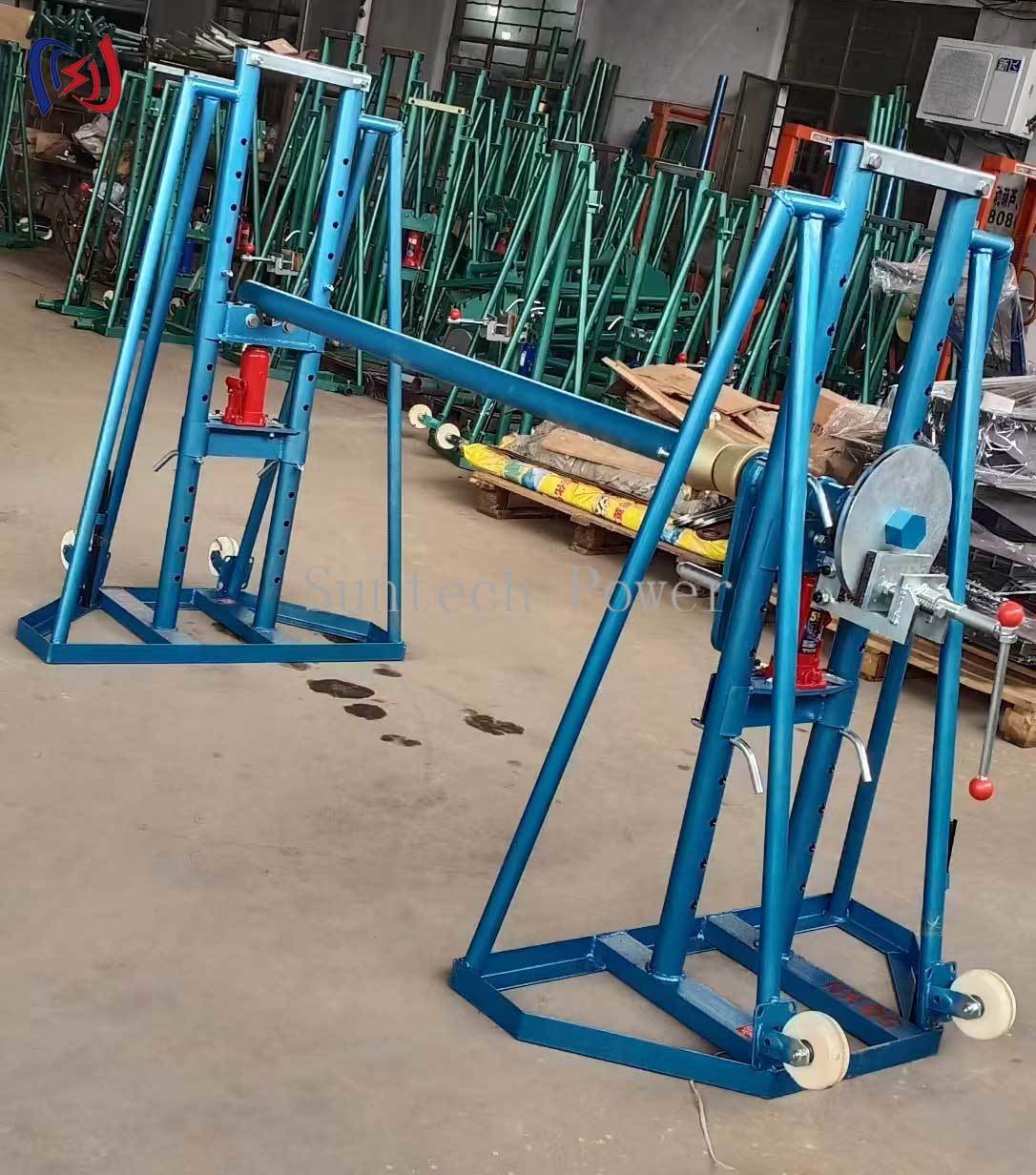

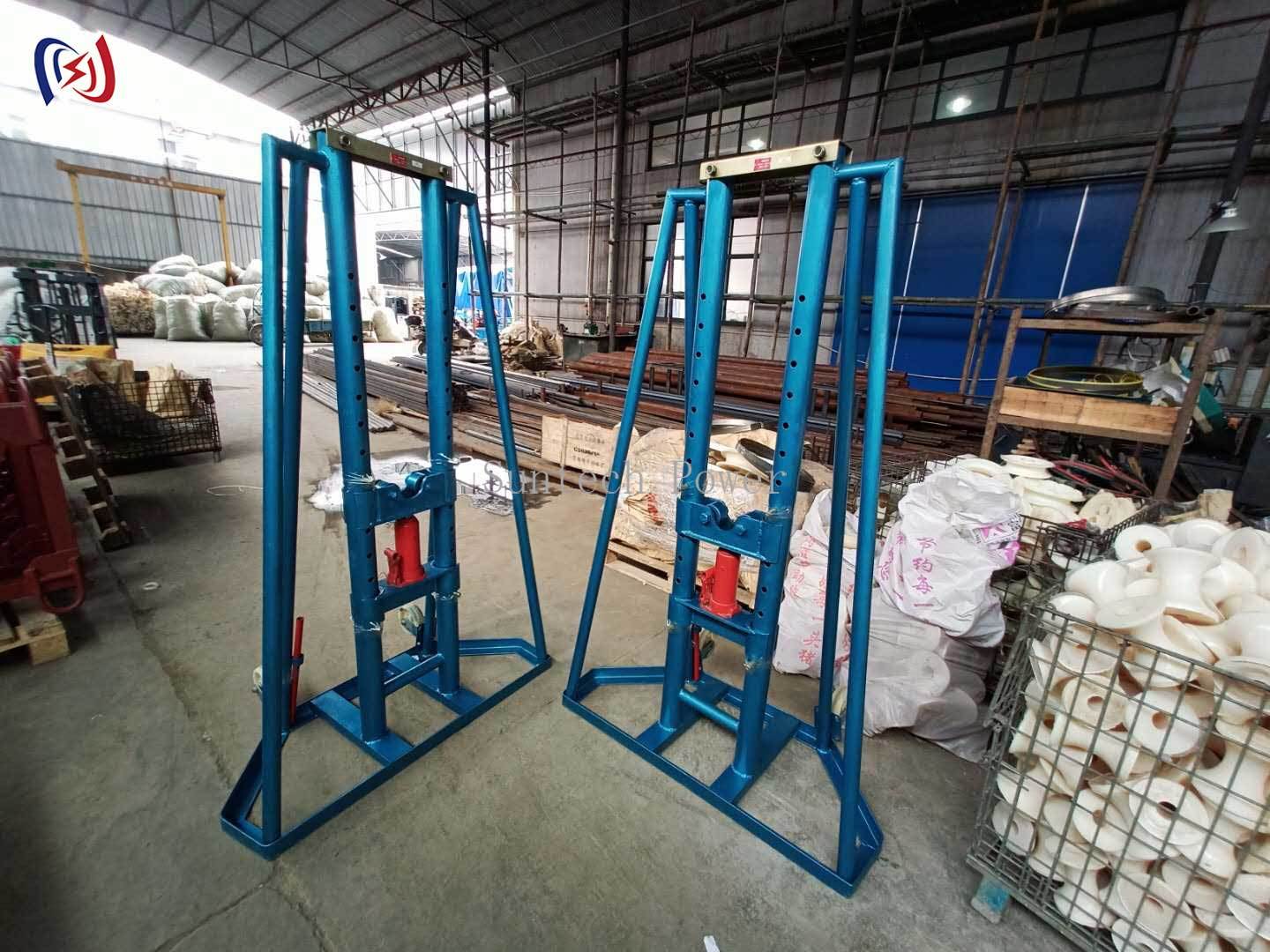

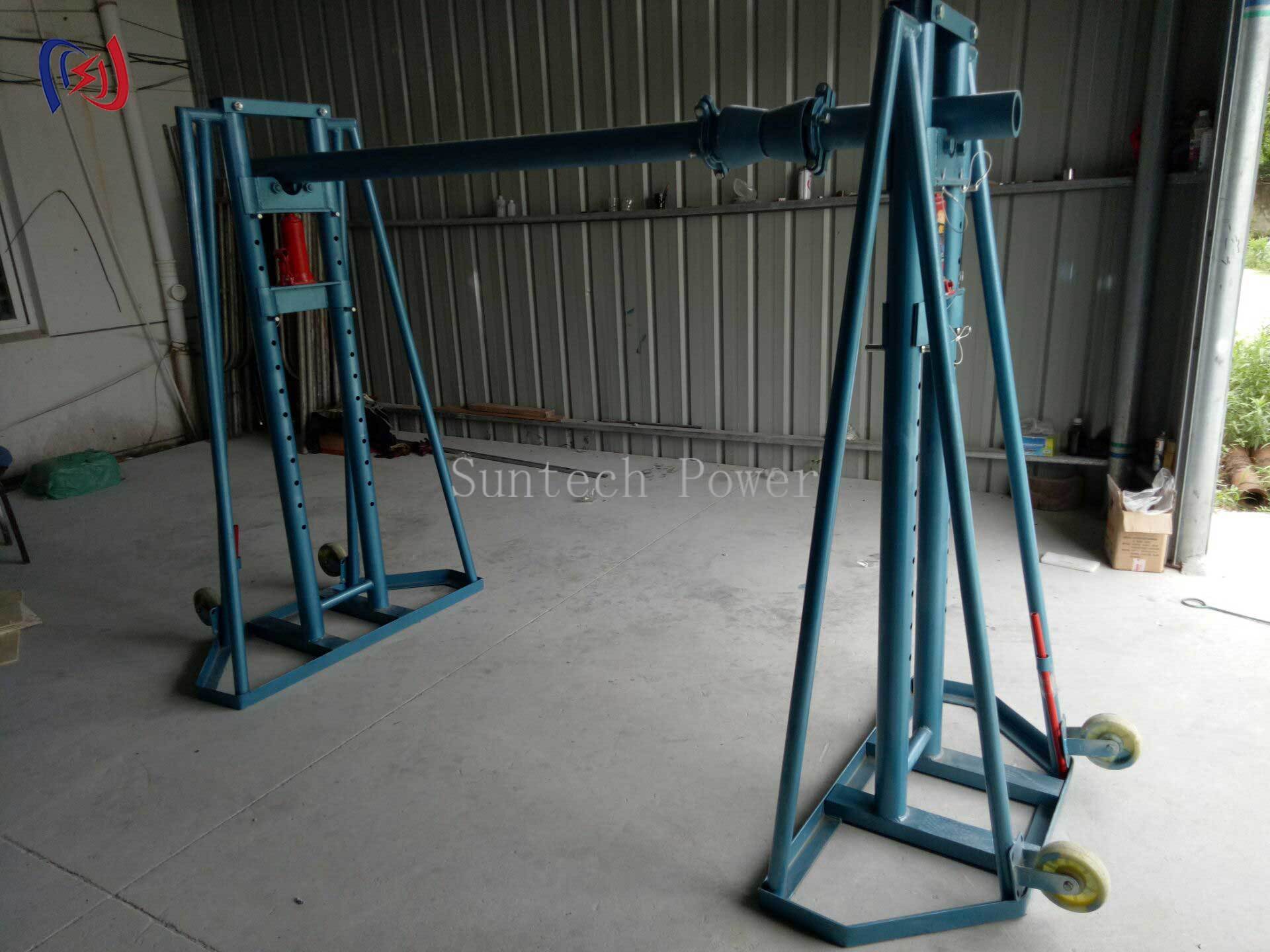

Chân đỡ cuộn cáp mạ kẽm Tải trọng 50-300KN Đường kính trống 2400-5000mm

Mô tả sản phẩm

Chân đế cuộn cáp thủy lực để xử lý an toàn và hiệu quả các tang cáp điện nặng

Chân đế cuộn cáp thủy lực là giải pháp xử lý vật liệu được thiết kế chuyên dụng, nâng các tang cáp và dây dẫn nặng từ mặt đất lên chiều cao làm việc an toàn bằng bơm thủy lực thủ công. Được lắp trên khung thép cường độ cao gia cố và có sáu mức tải trọng từ 50KN đến 300KN, nó cho phép một người vận hành định vị, nâng và xả các tang có đường kính lên đến 5000mm mà nếu không sẽ cần cẩu và một đội ngũ đầy đủ.

Được thiết kế cho công việc kéo cáp thực tế

Hệ thống nâng thủy lực: một bơm tay và xi lanh chắc chắn nâng tang lên khỏi mặt đất với nỗ lực tối thiểu, loại bỏ việc nâng và lăn thủ công gây ra hầu hết các chấn thương lưng và dập nát tại công trường.
Cánh tay điều chỉnh được phù hợp với các lỗ lõi tang từ 76mm đến 200mm và khóa tang chắc chắn trong suốt quá trình xả.
Phanh tích hợp áp dụng lực căng ngược chính xác để cáp được cấp đều mà không bị chùng, xoắn hoặc chạy quá tốc.
Bánh xe khí nén chịu tải nặng cho phép một người di chuyển chân đế đã tải qua các bề mặt không bằng phẳng và căn chỉnh nó theo hướng kéo.
Khung gia cố: mối hàn được tăng gấp đôi tại mọi điểm chịu lực và giá đỡ thấp, rộng giữ cho thiết bị ổn định dưới tải trọng định mức đầy đủ.

Thông số kỹ thuật

Mã hàng	Mẫu mã	Tải trọng định mức (KN)	Đường kính cuộn (mm)	Chiều rộng cuộn (mm)	Lỗ lõi (mm)	Trọng lượng (kg)
21346	SI-5	50	Tối đa 2400	Tối đa 1600	76-103	172
21347	SI-10	100	Tối đa 2700	Tối đa 1700	120-135	230
21348	SI-10A	100	Tối đa 3400	Tối đa 1900	120-135	230
21349	SI-16	160	Tối đa 4000	Tối đa 2500	125-200	325
21343	SI-20	200	Tối đa 4000	Tối đa 2500	135-160	450
21344	SI-30	300	Tối đa 5000	Tối đa 3100	160-200	600

Kiểm soát chất lượng và thử nghiệm

Việc hàn khung tuân theo quy trình được ghi lại và mọi khung gầm đều được kiểm tra độ vuông góc trên khuôn trước khi sơn. Xi lanh và bơm thủy lực được thử áp suất và mỗi đơn vị hoàn chỉnh được thử nghiệm chức năng thông qua một chu kỳ nâng hoàn chỉnh trước khi đóng gói. Sản xuất hoạt động theo quản lý chất lượng được chứng nhận ISO 9001 và hồ sơ kiểm tra nhà máy được cung cấp cùng với mỗi lô hàng.

Ứng dụng điển hình

Kéo dây đường dây tải điện và phân phối trên không
Lắp đặt cáp trạm biến áp và trạm phân phối
Dự án kéo cáp ngầm và trong ống
Công trình cáp treo đường sắt và đường trục viễn thông
Cáp điện nhà máy công nghiệp và trang trại gió

Hỗ trợ nhà máy và Đảm bảo cho người mua

Giá trực tiếp từ nhà sản xuất không có phí trung gian
Có sẵn OEM và ODM với xếp hạng tải trọng, màu sắc và thương hiệu tùy chỉnh
Bản vẽ kỹ thuật và tính toán tải trọng được cung cấp trước khi đặt hàng
Bơm thủy lực, cánh tay và bánh xe dự phòng có sẵn trong kho
Bảo hành có giới hạn 12 tháng cho các bộ phận thủy lực

Chân đỡ cuộn cáp mạ kẽm Tải trọng 50-300KN Đường kính trống 2400-5000mm

Cho chúng tôi biết đường kính, chiều rộng, lỗ lõi của tang và xếp hạng tải trọng yêu cầu của bạn, và các kỹ sư của chúng tôi sẽ đề xuất mô hình phù hợp và xác nhận báo giá trực tiếp từ nhà máy trong vòng một ngày làm việc.
