| Nguồn gốc: | NINGBO, TRUNG QUỐC |
| Hàng hiệu: | Suntech Power |
| Chứng nhận: | ISO9001,CCC |
| Số mô hình: | ACSR |
| Số lượng đặt hàng tối thiểu: | 3000m |
|---|---|
| Giá bán: | Get the newest price |
| chi tiết đóng gói: | Trống bằng gỗ Iro |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 3000TON / THÁNG |
| Tên: | Cáp điện hạ thế | Cốt lõi: | Đa lõi |
|---|---|---|---|
| Đăng kí: | truyền tải và phân phối trên không | Vật chất: | Dây dẫn thép nhôm |
| Cách sử dụng: | Dây thép cường độ cao | Tiêu chuẩn: | BS IEC ASTM DIN |
| Điểm nổi bật: | Dây dẫn bằng hợp kim nhôm được gia cố,Cáp dẫn điện trần,Dây dẫn ACAR sợi thép |
||

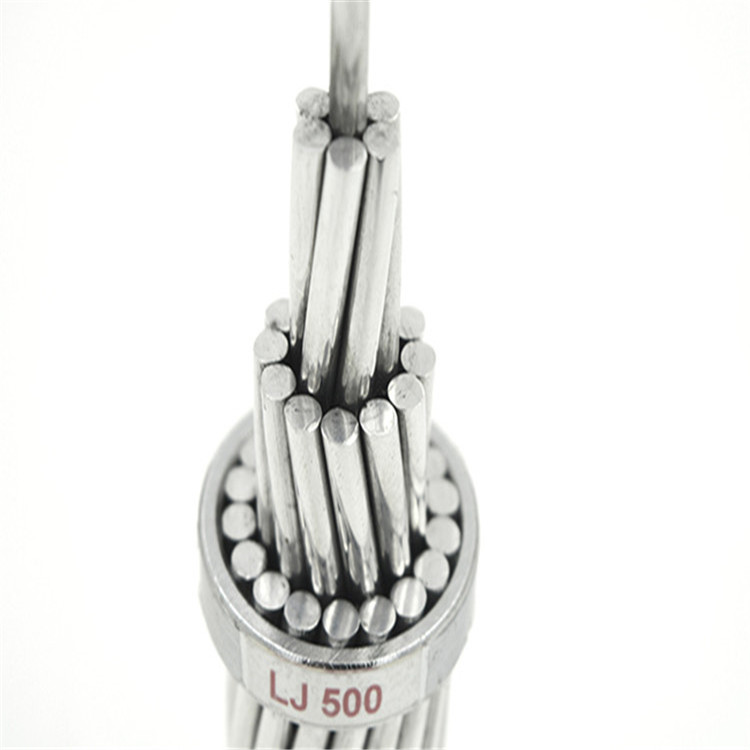

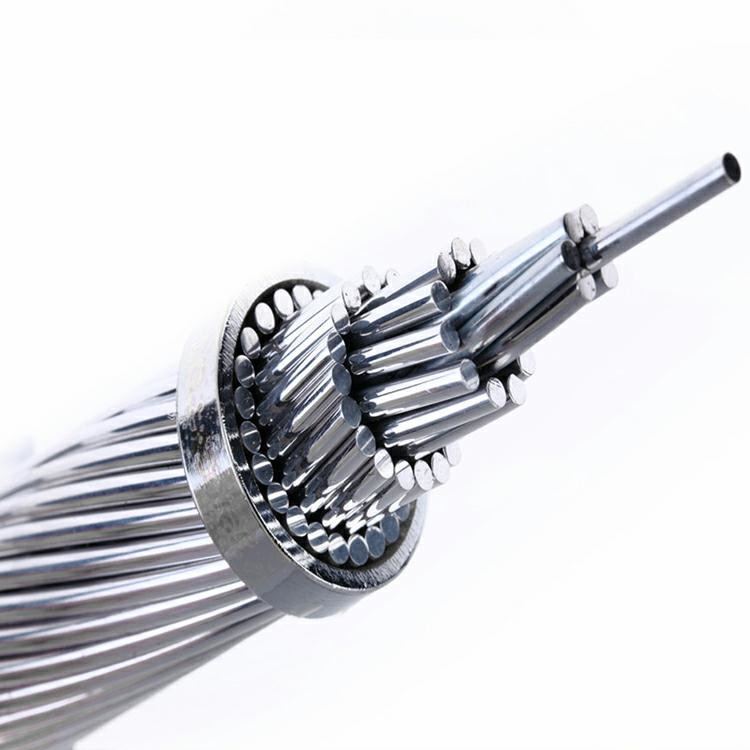

Dây dẫn điện bằng hợp kim nhôm cốt thép ACAR cáp truyền tải điện
1. mô tả sản phẩm
Hợp kim nhôm dẫn điện (ACAR) được hình thành bởi các dây nhôm 1350 được bện đồng tâm trên lõi hợp kim nhôm-magiê -Silicon (AlMgSi) cường độ cao.Số lượng dây hợp kim Aluminium1350 & AlMgSi phụ thuộc vào thiết kế cáp.Mặc dù thiết kế chung bao gồm lõi được bện bằng sợi hợp kim AlMgSi, trong một số cấu trúc cáp nhất định, các dây của sợi hợp kim AlMgSi có thể được phân bố thành nhiều lớp trong suốt sợi Nhôm 1350.
ACAR có đặc tính cơ và điện tốt hơn so với ACSR, AAC hoặc AAAC tương đương.Do đó, sự cân bằng rất tốt giữa các đặc tính cơ và điện khiến ACAR trở thành lựa chọn tốt nhất trong đó cường độ, độ bền và trọng lượng nhẹ là những yếu tố chính được cân nhắc trong thiết kế dây chuyền.Các dây dẫn này được sử dụng rộng rãi trong các đường dây truyền tải và phân phối trên không.
Midal có thể sản xuất và cung cấp ACAR trên cuộn thép / gỗ không thể trả lại hoặc cuộn thép có thể trả lại.
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn BS 215
| Tên mã | Trên danh nghĩanhômdiện tích | Stranding và dây đường kính | Phần diện tích củanhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
| Al | Thép | ||||||||
| mm2 | Không ./mm | mm2 | mm2 | mm | kg / km | om/ km | kN | ||
| CON THỎ | 50 | 6 / 3,35 | 1 / 3,35 | 52,88 | 61,7 | 10.05 | 214 | 0,5426 | 18,35 |
| CHÚ CHÓ | 100 | 6 / 4,72 | 7 / 1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
| CHÓ SÓI | 150 | 30 / 2,59 | 7 / 2,59 | 158.1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
| DINGO | 150 | 18 / 3,35 | 1 / 3,35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
| LINH MIÊU | 175 | 30 / 2,79 | 7 / 2,79 | 183.4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
| NGỰA RẰN | 400 | 54 / 3,18 | 7 / 3,18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn ASTM B 232
| Tên mã |
Trên danh nghĩa AWG / MCM |
Stranding và đường kính dây | Diện tích mặt cắt của nhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
| Al | Thép | ||||||||
| Không ./mm | mm2 | mm2 | mm | kg / km | Ω / km | kN | |||
| Thổ Nhĩ Kỳ | 6 | 6 / 1,68 | 1 / 1,68 | 13,29 | 15.48 | 5,04 | 54 | 2.1586 | 5,24 |
| Thiên nga | 4 | 6 / 2,12 | 1 / 2,12 | 21,16 | 24,71 | 6,36 | 85 | 1.3557 | 8,32 |
| Chim sẻ | 2 | 6 / 2,67 | 1 / 2,67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
| Robin | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15,85 |
| Raven | 1/0 | 6 / 3,37 | 1 / 3,37 | 53.48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
| chim cun cút | 2/0 | 6 / 3,78 | 1 / 3,78 | 67.42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
2. ứng dụng
Dây dẫn ACSR, AAC, AAAC, ASCSR & ACAR sử dụng rộng rãi trong các đường dây tải điện với nhiều cấp điện áp khác nhau.Vì chúng có các đặc điểm tốt như cấu trúc đơn giản, lắp đặt và bảo trì thuận tiện, chi phí đường dây thấp, công suất truyền tải lớn và cũng thích hợp để đặt qua sông và thung lũng, v.v. đường dây trên không.
3. tiêu chuẩn
ACAR do Midal sản xuất đáp ứng hoặc vượt quá các yêu cầu của tất cả các tiêu chuẩn quốc tế như ASTM, AS, BS, CSA, DIN, IEC, NFC, SS-vv
4. đặc điểm
BAO BÌ & VẬN CHUYỂN
Gói khác nhau cho khách hàng lựa chọn!
Bao bì xuất khẩu dây cáp điện của chúng tôi được làm đặc biệt để đảm bảo rằng chất lượng của sản phẩm sẽ không bị ảnh hưởng trong quá trình vận chuyển.Cáp điện của chúng tôi đang sử dụng bánh xe cáp điện để đóng gói, tanh tabánh xe có thể là tất cả thép, khung thép và gỗ hun trùng, hoặc hộp gỗ hun trùng.Chúng tôi đang sử dụng các bao bì khác nhau cho các chiều dài khác nhau của cáp, để đảm bảo sẽ không có vấn đề gì trong quá trình vận chuyển Mỹ phẩm.
1. Nếu đường kính của bánh xe dài hơn 2 mét, chúng tôi đang sử dụng tất cả bánh xe thép để đóng gói sản phẩm
2. Nếu đường kính của bánh xe từ 1,4 mét đến 1,8 mét, chúng tôi đang sử dụng khung thép và hun trùng gỗ để đóng gói các sản phẩm.
3. Nếu đường kính của bánh xe nhỏ hơn 1,4 mét, chúng tôi sẽ sử dụng bánh xe gỗ hun khói để đóng gói sản phẩm
4. Để đóng gói dây điện và số lượng nhỏ cáp, chúng tôi sẽ sử dụng hộp gỗ hun trùng để đóng gói.
