Nguồn gốc: | NINGBO, TRUNG QUỐC |
Hàng hiệu: | Suntech |
Chứng nhận: | ISO9001,CCC |
Số mô hình: | ACSR |
Số lượng đặt hàng tối thiểu: | 1000m |
---|---|
Giá bán: | Get the newest price |
chi tiết đóng gói: | Hộp hoặc hộp đựng bằng gỗ xuất khẩu |
Thời gian giao hàng: | 15-20 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 3000TON / THÁNG |
Tên: | Thép dẫn nhôm được gia cố | Loại hình: | Trần |
---|---|---|---|
Cách sử dụng: | Đường dây truyền tải | Vật liệu cách nhiệt: | Không |
Điện áp định mức: | 220kv | Nhạc trưởng: | AAC / ACSR / AAAC |
Điểm nổi bật: | Dây dẫn bằng nhôm trần Acsr được gia cố bằng thép,Cáp nhôm trần trên cao,Dây dẫn bằng thép được gia cố bằng tất cả hợp kim nhôm |

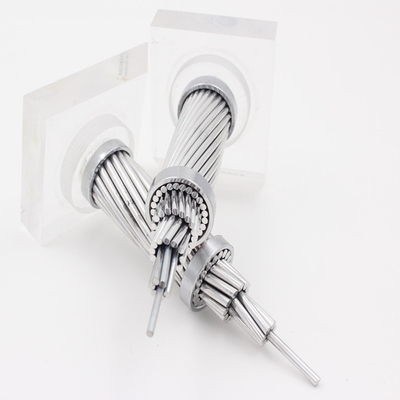

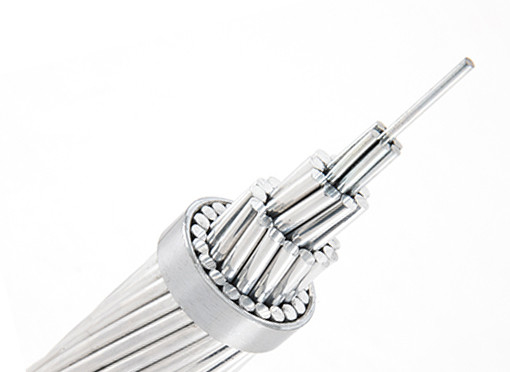

Thép dẫn điện bằng nhôm (ACSR) là dây dẫn được bện đồng tâm với một hoặc nhiều lớp dây nhôm 1350-H19 cứng được kéo trên lõi dây thép mạ kẽm.Lõi có thể là dây đơn hoặc dây bện tùy theo kích thước.Dây lõi thép có mạ kẽm loại A, B hoặc C để bảo vệ chống ăn mòn.Bảo vệ chống ăn mòn bổ sung có sẵn thông qua việc bôi mỡ vào lõi hoặc thấm dầu mỡ của ruột dẫn đã hoàn thiện.
Tỷ lệ thép và nhôm trong dây dẫn ACSR có thể được lựa chọn dựa trên độ bền cơ học và khả năng mang dòng điện theo yêu cầu của từng ứng dụng.
Dây dẫn ACSR được công nhận về tính kinh tế, độ tin cậy và tỷ lệ sức mạnh / trọng lượng thuận lợi.Dây dẫn ACSR kết hợp trọng lượng nhẹ và độ dẫn điện tốt của nhôm với độ bền kéo cao và độ chắc chắn của thép.Trong thiết kế đường dây, điều này có thể cung cấp độ căng cao hơn, ít chảy xệ hơn và chiều dài nhịp dài hơn có thể đạt được với hầu hết các loại dây dẫn trên không khác.
Sản xuất trung gian và cung cấp ACSR trên cuộn thép / gỗ không trả lại hoặc cuộn thép có thể trả lại tùy thuộc vào yêu cầu của khách hàng.
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn BS 215
Tên mã | Trên danh nghĩanhômdiện tích | Stranding và dây đường kính | Phần diện tích củanhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
Al | Thép | ||||||||
mm2 | Không ./mm | mm2 | mm2 | mm | kg / km | om/ km | kN | ||
CON THỎ | 50 | 6 / 3,35 | 1 / 3,35 | 52,88 | 61,7 | 10.05 | 214 | 0,5426 | 18,35 |
CHÚ CHÓ | 100 | 6 / 4,72 | 7 / 1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
CHÓ SÓI | 150 | 30 / 2,59 | 7 / 2,59 | 158.1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18 / 3,35 | 1 / 3,35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LINH MIÊU | 175 | 30 / 2,79 | 7 / 2,79 | 183.4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
NGỰA RẰN | 400 | 54 / 3,18 | 7 / 3,18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Đặc tính kỹ thuật ACSR dựa trên tiêu chuẩn ASTM B 232
Tên mã |
Trên danh nghĩa AWG / MCM |
Stranding và đường kính dây | Diện tích mặt cắt của nhôm | Tổng diện tích mặt cắt | Khoảngđường kính tổng thể | Khoảngkhối lượng | Điện trở DC được tính toán ở 20oC | Tải trọng phá vỡ tính toán | |
Al | Thép | ||||||||
Không ./mm | mm2 | mm2 | mm | kg / km | Ω / km | kN | |||
Thổ Nhĩ Kỳ | 6 | 6 / 1,68 | 1 / 1,68 | 13,29 | 15.48 | 5,04 | 54 | 2.1586 | 5,24 |
Thiên nga | 4 | 6 / 2,12 | 1 / 2,12 | 21,16 | 24,71 | 6,36 | 85 | 1.3557 | 8,32 |
Chim sẻ | 2 | 6 / 2,67 | 1 / 2,67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15,85 |
Raven | 1/0 | 6 / 3,37 | 1 / 3,37 | 53.48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
chim cun cút | 2/0 | 6 / 3,78 | 1 / 3,78 | 67.42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
