PD miễn phí AC chịu áp suất hệ thống thử nghiệm với bộ biến áp loại xi lanh, đo lường xả một phần
I. Mô tả sản phẩm và ứng dụng
PD miễn phí AC chống điện áp hệ thống thử nghiệm với xi lanh loại biến áp được sử dụng để kiểm tra điện áp cao sản phẩm và các thành phần trong phòng thử nghiệm HV, chẳng hạn như cáp HV, biến áp điện,Máy chuyển mạch cách nhiệt khí, vỏ, arrester và vật liệu cách nhiệt.
Với phạm vi ứng dụng rộng, nó thường có thể được áp dụng trong thử nghiệm thử nghiệm thông thường của kiểm tra chất lượng sản phẩm điện áp cao, bao gồm thử nghiệm điện áp AC,Phát hiện PD và thử nghiệm thời gian dài cápCác hệ thống này đặc biệt phù hợp cho các thử nghiệm đòi hỏi điện áp ổn định ngay cả khi tải thay đổi dưới điện áp (corona,thử nghiệm ẩm và ô nhiễm) hoặc khi tải là cảm ứng (điện biến điện áp cảm ứng). Bộ chia điện áp của hệ thống có đầu cuối nối của tín hiệu PD, thông qua được trang bị 2 hoặc 4 kênh PD phân tích (tùy chọn), phát hiện PD cho đối tượng thử nghiệm có thể được thực hiện.

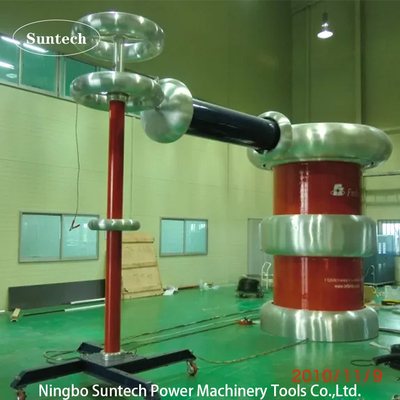

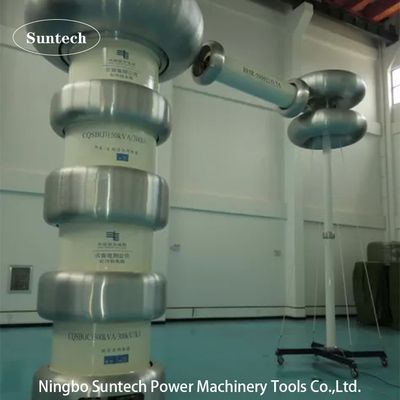

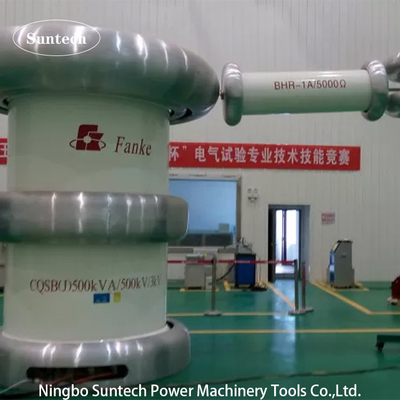

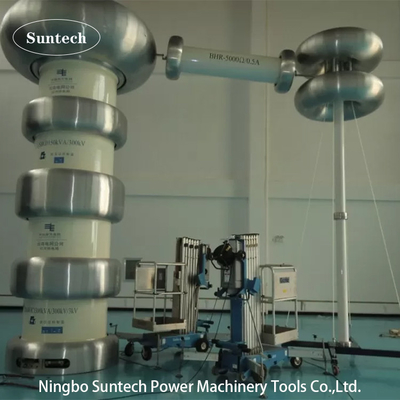

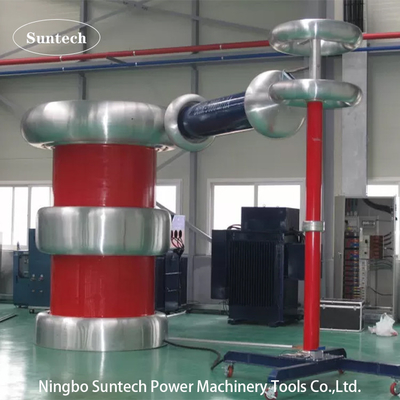

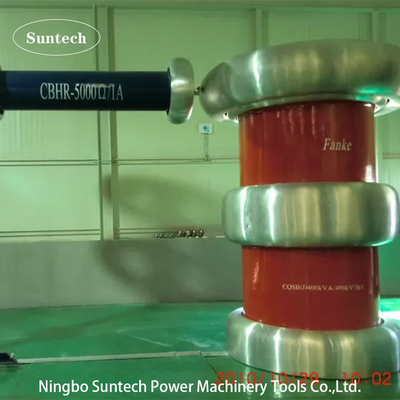

Mô hình CQSB-300KVA/600KV có hai bộ biến áp thử nghiệm loại xi lanh được xếp chồng lên nhau trong kết nối hàng loạt với điện áp thử nghiệm 600KV đầu ra và dòng thử nghiệm 0,5A. Chu kỳ làm việc là 60 phút trên, 60 phút tắt,
Cho đến nay, bộ thử nghiệm này đã hình thành nhiều mô hình phân loại khác nhau theo các ứng dụng thử nghiệm chịu nhiệt khác nhau. Mô hình tương tự có thể thấy mô hình điển hình khác ở khoản sau.
II. Các thành phần chính:
| CN | Tên của các thành phần | Loại và thông số kỹ thuật | Qty. | Mỗi trọng lượng | Mỗi chiều |
| 1 | Bộ điều khiển | FKGB-300KVA | 1 miếng | 180kg | 1200*420*820mm |
| 2 | Tủ điều chỉnh điện áp | DT-300KVA | 1 miếng | 2500kg | 1100*1050*1250mm |
| 3.1 | Đầu tiên.Mô hình xi lanh xếp chồng lên nhau | CQSB-600KVA/300KV | 1 miếng | 3000kg | D1200*H2800mm |
| 3.2 | Thứ haiMô hình xi lanh xếp chồng lên nhau | CQSB-300KVA/300KV | 1 miếng | 2400kg | D1200*H2500mm |
| 4 | Kháng bảo vệ | BHR-0.5A/600KV | 1 miếng | 120kg | D380*L850mm |
| 5 | Bộ chia điện áp với công suất nối | TJF-600KV/500pF | 1 bộ | 200kg | D320*H6000mm |
| 6 | Phụ kiện thử nghiệm đặc biệt | ||||
| Lưu ý: Yêu cầu đặc biệt có thể được thực hiện theo đơn đặt hàng. | |||||
Số kết nối thử nghiệm (ví dụ: mô hình CQSB-500KVA/500KV):
IV. Đặc điểm công nghệ
V. Dữ liệu kỹ thuật chung:
VI. Các thành phần tùy chọn khác
VII. Mô hình điển hình khác
1. Loại biến áp đơn:
| Mô hình |
Công suất định danh (KVA) |
Lượng đầu vào LV ((KV) | Điện áp đầu ra định số ((KV) |
Kích thước biến áp xi lanh D × H ((mm) |
Trọng lượng (kg) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2. Các bộ biến đổi xi lanh được xếp chồng lên nhau:
| Mô hình |
Công suất định danh (KVA) |
Lượng đầu vào LV ((KV) | Điện áp đầu ra định số ((KV) |
Kích thước biến áp xi lanh D × H ((mm) |
Trọng lượng (kg) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
