Bàn kiểm tra biến áp tích hợp tự động đầy đủ, Hệ thống kiểm tra biến áp điện

Bộ thử nghiệm tích hợp biến áp hoàn toàn tự động, Hệ thống thử nghiệm toàn diện biến áp điện

I. Mô tả sản phẩm và ứng dụng

Trước và sau khi sản xuất hoặc bảo trì biến áp điện, cần phải kiểm tra chất lượng và các mục thử nghiệm thông thường.

Hệ thống thử nghiệm toàn diện biến áp điện được thiết kế và sử dụng cho mục đích thử nghiệm trên.nó áp dụng một phần mềm toàn diện và mô-đun với máy tính PLC và tích hợp đồng hồ điện bổ sung ,điều đo điện áp và công suất để làm một chiếc xe thử nghiệm loại cơ thể, cải thiện đáng kể hiệu quả thử nghiệm, áp dụng và độ chính xác thử nghiệm. Nó có thể tự động tạo và lưu báo cáo thử nghiệm,và in báo cáo bằng máy in bên ngoài.

Các hệ thống thử nghiệm có thể kết thúc các mục thử nghiệm như sau:

1.1 Các điểm thử chính bên trong hệ thống

• Xét nghiệm đặc điểm không tải của biến áp;
• Xét nghiệm đặc điểm tải của biến áp;
• Thử nghiệm chịu áp suất biến đổi tần số điện năng;
• ba lần thử nghiệm điện áp chịu áp suất do tần số nhân đôi;
• Xét nghiệm âm thanh biến áp;
• Xét nghiệm điện trở của bộ biến đổi DC;
• Tỷ lệ biến áp, nhóm, thử nghiệm lỗi;
• Thử nghiệm tăng nhiệt độ biến áp.

1.2 Các vật liệu thử nghiệm hỗ trợ bên ngoài hệ thống

• Kiểm tra kháng cách nhiệt biến áp, tỷ lệ hấp thụ, chỉ số phân cực;
• Hệ thống phân tích dầu cách nhiệt biến áp;
• Xét nghiệm mất điện trong biến áp;
• Các thử nghiệm xả một phần;
• Kiểm tra nhiệt độ và độ ẩm môi trường.

1.3Khả năng tùy chỉnh để kiểm tra biến áp điện

• Công suất: 360000kVA trở xuống
• Mức điện áp: 500kV,330kV,220kV,110kV, 35kV/10kV, biến áp điện đơn, ba pha
• Độ chính xác và phạm vi thử nghiệm không thay đổi như trong bảng sau

II. Hệ thống thử nghiệm bao gồm ba phần chính

Các trạm giám sát hệ thống thử nghiệm tích hợp biến áp (hoặc tên của tủ giám sát và lấy mẫu);

Bộ điều khiển hệ thống thử nghiệm tích hợp biến áp (hoặc tênTủ điều khiển phụ trợ);

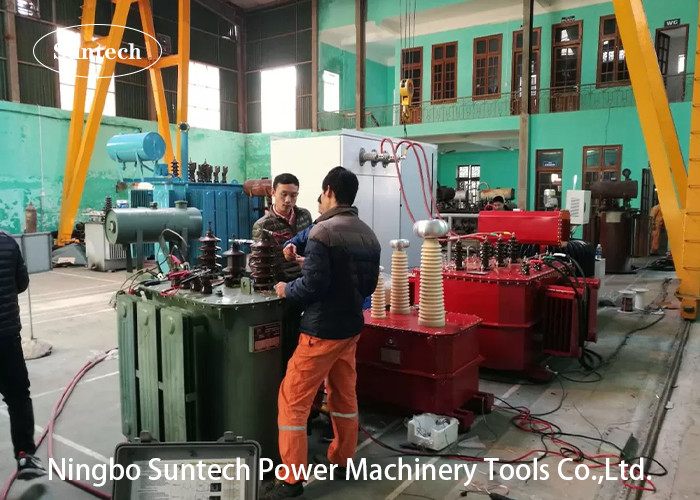

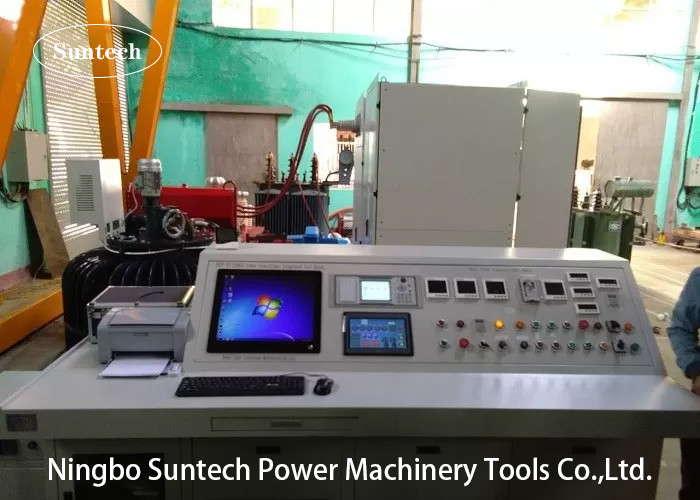

Nền tảng hoạt động của hệ thống thử nghiệm tích hợp biến áp (hoặc tên của băng ghế thử nghiệm);

III. Cấu trúc và chức năng phổ quát

• Hệ thống sử dụng máy tính tự động hoạt động và giữ chức năng hoạt động bằng tay, nó có thể sử dụng chuột hoặc màn hình cảm ứng để hoàn thành thử nghiệm,Dữ liệu thử nghiệm có thể tự động tải lên bản báo cáo thử nghiệm sau khi hoàn thành thử nghiệm, bạn có thể tự động gọi dữ liệu thử nghiệm ban đầu bằng cách chỉ cần nhập số dữ liệu.
• Tự động chọn dòng điện áp cao và thấp và bánh xe điện áp sau các thông số cơ bản của bộ biến áp đầu vào (capacity, high and low voltage side) bằng bàn phím;
• Bộ chuyển đổi tự động (không cần nút thủ công) và chuyển đổi tự động;
• Máy điều chỉnh nâng tự động và điều khiển tốc độ tự động, đến dòng điện hoặc điện áp định giá tự động dừng lại;
• Hướng dẫn tự động về dòng điện bất thường, bảo vệ điện áp và báo động;
• Thu thập dữ liệu tự động và tự động lưu dữ liệu, tự động khôi phục máy trạng thái ban đầu;
• Báo cáo thử nghiệm máy in tự động.
• Tất cả các thông số giám sát và sơ đồ vector được hiển thị trên cùng một màn hình theo tiêu chuẩn quốc tế
• Sử dụng máy phân tích công suất chính xác cao để đảm bảo độ chính xác đo.Máy phân tích năng lượng được phát triển bởi công ty của chúng tôi và đã được phát triển thành công bởi chính chúng tôi và làm việc trong Trung tâm kiểm tra chất lượng biến áp quốc gia Trung Quốc trong hai năm.
• Hệ thống có phần mềm, phần cứng, hệ thống kết nối và bảo vệ nhiều loại khác, áp dụng thiết kế cơ thể chia tách, thiết kế riêng biệt trên mạch điều khiển phần chính và thứ cấp;
• Bộ điều chỉnh điện áp áp dụng công nghệ tần số biến để thực hiện điều chỉnh tùy ý về tốc độ động cơ, cải thiện đáng kể hiệu quả làm việc và độ chính xác dữ liệu thử nghiệm.
• Hệ thống có thể thực hiện 31 lần thử nghiệm phân tích hài hòa. .

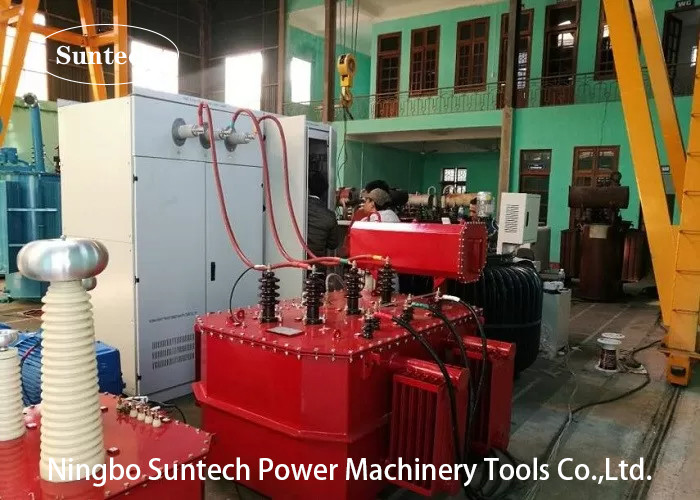

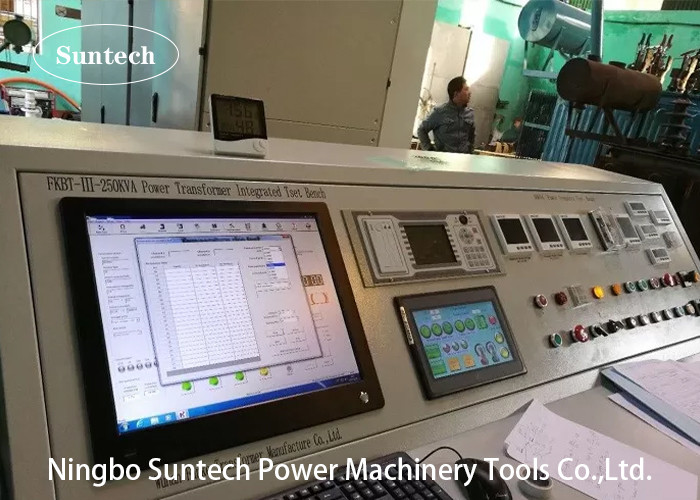

VI.Áp dụng mô hình FKBT-III-250KVA (ví dụ)

4.1Hệ thống được áp dụng cho thử nghiệm biến áp điện, biến áp được thử nghiệm thông số kỹ thuật là như sau:

• Năng lượng thử nghiệm: 2500KVA trở xuống
• Điện áp mặt HV: 35KV,22KV
• Đánh giá điện áp mặt LV: 0,4 ~ 6KV
• Mức độ trở ngại tối đa: không quá 8%

4.2 Hệ thống có các chức năng thử nghiệm sau:

4.3 Tiêu chuẩn tham chiếu

4.4Cấu hình và phạm vi cung cấp cho xuất khẩu
