Máy xác định khoảng cách lỗi cáp ngầm, Máy phát hiện lỗi cáp phân phối 8G

Máy định vị tuyến cáp ngầm và khoảng cách sự cố cáp, Máy dò sự cố cáp phân phối

I. Ứng dụng :

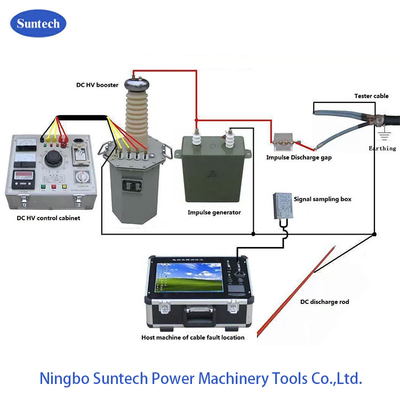

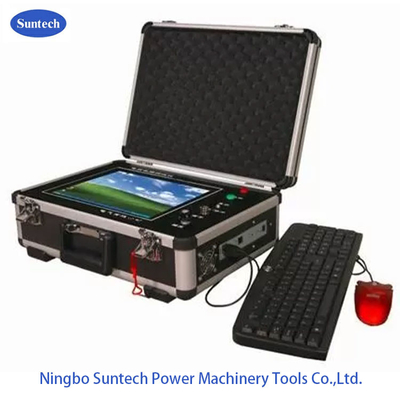

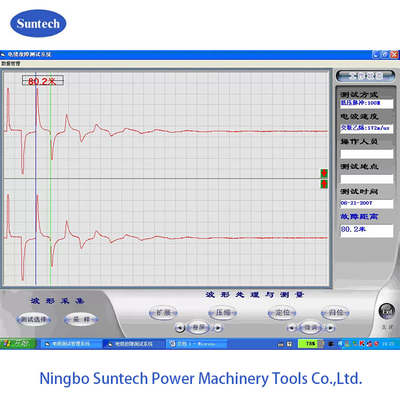

Máy định vị khoảng cách sự cố cáp FKDL2000 là một loại thiết bị kiểm tra tích hợp, bao gồm máy chủ kiểm tra sự cố, máy phát tín hiệu dò đường cáp, máy thu tín hiệu dò đường cáp và máy định vị sự cố cáp, v.v. Máy chủ, bao gồm máy tính tích hợp, máy phát xung điện áp thấp và bộ xử lý dữ liệu, được sử dụng để kiểm tra khoảng cách sự cố, đo chiều dài cáp và vận tốc truyền sóng trong cáp.Tín hiệu sóng hình sin có tần số 30KHz và đỉnh biên độ 30V do máy phát tín hiệu đường đi tạo ra được sử dụng để tìm đường đi của cáp. Máy thu tín hiệu đường đi được sử dụng để nhận tín hiệu đường đi, và dùng để tìm vị trí cáp và ước tính độ sâu chôn cáp. Máy định vị sự cố được sử dụng để định vị chính xác sự cố.Có ba loại phương pháp phát hiện là phương pháp xung điện áp thấp, phương pháp phóng điện hồ quang xung điện áp cao, phương pháp đa xung. Phần tùy chọn là bộ tăng áp điện áp cao DC và tủ điều khiển, được sử dụng để cung cấp điện áp đánh thủng nhằm mở rộng hư hỏng cách điện và dễ dàng sửa chữa.

Thiết bị kiểm tra tích hợp có khả năng kiểm tra sự cố cáp ở các mức điện áp khác nhau dưới 35KV. Nó có thể kiểm tra sự cố cáp của các đoạn cáp khác nhau, các loại điện môi khác nhau và các vật liệu cáp khác nhau. Có thể kiểm tra sự cố đứt cáp, sự cố ngắn mạch, sự cố điện trở thấp, sự cố rò rỉ điện trở cao và sự cố phóng điện hồ quang điện trở cao.II. Chỉ số kỹ thuật:

1, Hệ thống đo sự cố

Kiểm tra các loại sự cố của cáp điện và sự cố đứt hoặc ngắn mạch của cáp thông tin đồng trục và cáp điện thoại.

• Loại cáp đã kiểm tra: 35KV trở xuống
• Đo tốc độ truyền sóng vô tuyến trong cáp có chiều dài đã biết.
• Khoảng cách đo: hơn 16 km
• Sai số hệ thống: nhỏ hơn 1m
• Tần số lấy mẫu: 25 MHz
• Độ phân giải tối thiểu: 0.2m
• Vùng chết: nhỏ hơn 16m
• Nguồn điện: DC 12V
• Trọng lượng: 5 Kg
• 2, Bộ phát tín hiệu dò đường cáp

Tần số đầu ra tín hiệu: 30 KHz

• Phương pháp dao động: cắt
• Công suất đầu ra: 30W
• Nguồn điện: 220V±10%
• Trọng lượng: 4 Kg

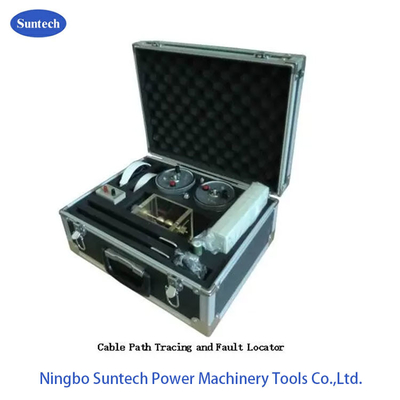

• 3, Bộ định vị sự cố cáp

Độ nhạy đo: Nguồn tín hiệu có điện trở trong 50Ω xuất tín hiệu 300 Hz, bộ định vị nhận tín hiệu nhỏ hơn 10μv khi đầu ra là 2V và tỷ lệ tín hiệu trên nhiễu tốt hơn 20:1.

• Đầu vào trở kháng: lớn hơn 1.2KΩ
• Tai nghe 2×2000Ω
• Điện áp hoạt động: DC 9V±10%
• Nhiệt độ môi trường: -20℃～70℃
• 4. Dữ liệu kỹ thuật khác

Mẫu mã

Hệ thống kiểm tra sự cố cáp FKDL (1 bộ)

• Máy phát tín hiệu đường đi FKDL (1 bộ)
• Máy thu tín hiệu đường đi (1 chiếc)
• Máy định vị sự cố FKDL (1 chiếc)
• Tủ lấy mẫu dòng điện (1 chiếc)
• Khe hở phóng điện (1 bộ)
• Tai nghe (2 chiếc)
• Tụ điện xung DC (1 bộ)
