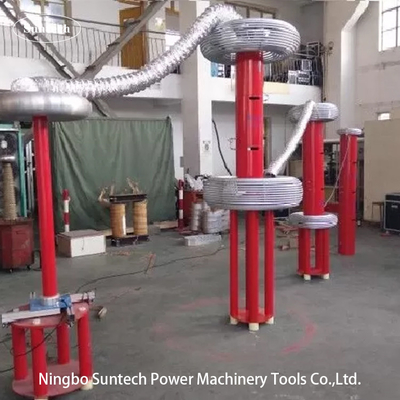

Hệ thống thử nghiệm cộng hưởng AC 45KV 270KV cho cáp 35KV và thử nghiệm trạm điện 110KV

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	CHX-270KVA/45KV,270KV

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	25~45 ngày làm việc
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	10 đơn vị/2 tháng

Tiếp xúc

Chi tiết sản phẩm

Nguyên tắc kiểm tra:	Vòng mạch cộng hưởng tần số biến đổi	mục kiểm tra:	AC chịu thử điện áp dưới 45KV, 270KV
Công suất tối đa:	270KVA	Tối đa. Vôn:	45KV, 270KV
Tính năng thiết kế:	Loại di động, trọng lượng một mảnh nhẹ hơn, đặc biệt để cài đặt và thử nghiệm tại chỗ	Thành phần:	Nguồn điện V/F, Máy biến áp kích thích, Lò phản ứng thử nghiệm mô-đun nhẹ hơn và Bộ chia điện áp
Tần suất kiểm tra:	30-300Hz	chu kỳ nhiệm vụ:	60 bạc hà
kiểm tra độ chính xác:	Không ít hơn 1,5%	dạng sóng đầu ra:	Đường sóng sinus tốt
đối tượng thử nghiệm:	Cáp ngắn 35KV/10KV, Trạm biến áp 110KV	tiêu chuẩn kiểm tra:	IEC 60060-1:2010;IEC 62271-203:2011 cho GIS, IEC 60840:2011 cho cáp XLPE;
Điểm nổi bật:	Hệ thống thử nghiệm cộng hưởng AC cáp , Hệ thống thử nghiệm cộng hưởng 45KV AC , Hệ thống thử nghiệm cộng hưởng của trạm điện

Bộ thử nghiệm điện áp kháng cộng hưởng tần số biến động di động cho cáp 35KV và thử nghiệm trạm điện 110KV

I. Sử dụng sản phẩm:

Thiết bị thử nghiệm này mô hình CHX-270KVA/45KV, 270KV được thiết kế cho 10KV / 35KV lớp ngắn XLPE cáp,công cụ biến áp điện, CB,CT / PT, busbar trong 110KV điện điện để thực hiệnAC tại chỗchịu được thử nghiệm điện áp với công nghệ mạch cộng hưởng tần số biến; điện áp thử nghiệm cao nhất không quá 45KV, 90KV,270KV; tần số thử nghiệm: 30-300Hz; chu kỳ làm việc không quá 60 phút.nó có thể giúp khách hàng thực hiện thử nghiệm phòng ngừa hoặc thử nghiệm chuyển giao trên AC chịu thử nghiệm điện áp

Phạm vi thử nghiệm của bộ là như sau:

1. 1000m của 35kV / 300mm2 cáp, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 52kV, thời gian thử nghiệm 5min.

2, 3000m của 10kV / 300mm2 cáp, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 22kV, thời gian thử nghiệm 5min.

3, 35kV/31500kVA biến áp chính, công suất ≤ 0,015uF, tần số thử nghiệm 40-300Hz, điện áp thử nghiệm 68kV, thời gian thử nghiệm 1 phút.

4, 110kV/50000kVA biến áp chính, công suất ≤ 0,015uF, tần số thử nghiệm 40-300Hz, điện áp thử nghiệm 160kV, thời gian thử nghiệm 1 phút.

4, CB,CT/PT, thanh bus trong trạm điện 110KV, tần số thử nghiệm 40-300Hz, điện áp thử nghiệm không quá 265, thời gian thử nghiệm 1 phút.

Toàn bộ thử nghiệm bao gồm nguồn điện tần số biến, biến áp kích thích, 6 bộ lò phản ứng và bộ phân chia điện áp cao (capacitive voltage divider).Loại bộ thử nghiệm này phù hợp nhất với trạm phụ điện 35KV hoặc 110KV

II. Dữ liệu kỹ thuật chung

Năng lượng: 270kVA;
Sức mạnh đầu vào: điện áp 380V ba pha, tần số là 50Hz;
Điện áp định danh: 45KV; 270kV;
Điện số: 1A; 6A;
Tần số làm việc: 30-300Hz;
Hình sóng đầu ra thiết bị: sóng sinus
Tỷ lệ biến dạng hình sóng: Tỷ lệ biến dạng hình sóng điện áp đầu ra ≤ 1%;
Thời gian làm việc: 60 phút liên tục được phép dưới tải trọng định số; áp suất quá mức 1,1 lần 1 phút;
Nhiệt độ tăng: nhiệt độ tăng ≤65K sau khi hoạt động liên tục trong 60 phút dưới tải trọng định danh;
Nhân tố chất lượng: thiết bị chính nó Q≥30 (f=45Hz);
Chức năng bảo vệ: Bảo vệ sản phẩm được thử nghiệm chống quá điện, quá điện áp và phản xạ flashover (xem phần cung cấp điện tần số biến để biết chi tiết);
Độ chính xác đo: giá trị hiệu quả của hệ thống 1.5;

III. Các thành phần chính:

CN	Tên của các thành phần	Loại và thông số kỹ thuật	Qty.	Mỗi trọng lượng	Mỗi chiều
1	Năng lượng tần số biến đổi	FKVF-20kW/380V	1 miếng	35kg	480480520mm
2	Chuyển biến kích thích	CQSB ((J) -15kVA/2,5KV,10KV	1 miếng	130kg	500500580mm
3	Phương tiện phản ứng thử nghiệm cộng hưởng HV	CHX(kf)-45kVA/45kV	6 miếng	55kg	D420*H480mm
4	Bộ chia dung lượng	TRF-270kV/1000pF	1 bộ	30kg	D200*H2150mm
5	Phụ kiện thử nghiệm đặc biệt		1 bộ

IV. Nguyên tắc kiểm tra:
45KV 270KV AC Resonant Test System For 35KV Cable And 110KV Power Substation Test 0

VF: Nguồn năng lượng tần số biến T: Chuyển biến kích thích
L: Lực phản ứng thử nghiệm Cx: Thiết bị được thử nghiệm MOA1: Máy chặn sét
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp))

V. Bảng phần mềm đo và điều khiển chính:
45KV 270KV AC Resonant Test System For 35KV Cable And 110KV Power Substation Test 1
Lưu ý: Đây là bảng điều khiển phần mềm trước khi bắt đầu thử nghiệm cho cài đặt tham số

VI. Phụ kiện

Hộp phụ kiện để lưu trữ phụ kiện
Các dây cáp đầu vào của nguồn điện
Cáp đầu ra của nguồn điện
Các dây dẫn đầu ra của bộ biến áp kích thích
Cáp nối đất hệ thống
Cáp song song của lò phản ứng
Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
Cơ sở hỗ trợ cách nhiệt
vòng corona cho thử 135KV
Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

VII. Mô hình tùy chọn khác

1. Đối với thử nghiệm GIS tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng (Bắt đầu từ 45Hz)
CHX-135KVA/135KV	27KV*5	1A	135KVA	Đối với 72,5KV và dưới GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	Đối với 72,5KV và dưới GIS
CHX-216KVA/216KV	27KV*8	1A	216KVA	Đối với 123KV và dưới GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	Đối với 145KV và dưới GIS
CHX-275KVA/275KV	275KV	2A	275KVA	Đối với 170KV và dưới GIS
Yêu cầu đặc biệt có thể được thực hiện theo lệnh

2. Đối với thử nghiệm cáp XLPE 45KV tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng tối đa
CHX-108/54	54KV	2A	108KVA	Cáp 45kV≤1km
CHX-216/54	54KV	4A	216KVA	Cáp 45kV≤2km
CHX-324/54	54KV	6A	324KVA	Cáp 45kV≤3km
CHX-432/54	54KV	8A	432KVA	Cáp 45kV≤4km
CHX-540/54	54KV	10A	540KVA	Cáp 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	Cáp 45kV≤10km
Yêu cầu đặc biệt có thể được thực hiện theo lệnh

3. Đối với thử nghiệm cáp XLPE 66KV tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng tối đa
CHX-160/80	80KV	2A	160KVA	Cáp 66kV≤0,5km
CHX-320/80	80KV	4A	320KVA	Cáp 66kV≤1km
CHX-640/80	80KV	8A	640KVA	Cáp 66kV≤2km
CHX-960/80	80KV	12A	960KVA	Cáp 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	Cáp 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	Cáp 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	Cáp 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	Cáp 66kV≤20km
Yêu cầu đặc biệt có thể được thực hiện theo lệnh
