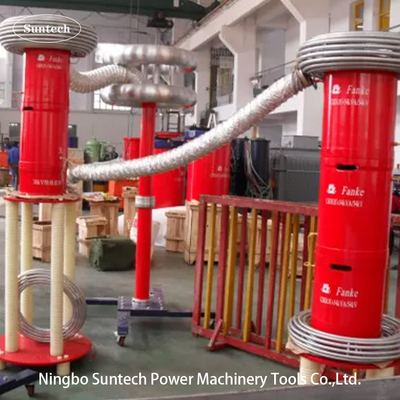

Thiết bị thử nghiệm cáp HV 35KV 132KV cho thử nghiệm điện áp chịu AC

Thiết bị thử nghiệm cáp 35KV /132KV Hv 30-300Hz, Resonant Resist Voltage Test Set

Đặc điểm
1Thiết bị chịu điện áp này có khối lượng nhỏ, trọng lượng nhẹ và hệ thống thử nghiệm di động.
2Nguồn cung cấp điện sử dụng nguồn cung cấp điện 220V đơn pha hoặc nguồn cung cấp điện 380V đơn, thuận tiện cho việc thu thập điện tại chỗ.
3Các lò phản ứng sử dụng rót epoxy khô, đẹp và đáng tin cậy, phù hợp với tất cả các loại cáp.
4Thiết bị với công nghệ sáng chế âm thanh thấp, thấp hơn 5% tiêu chuẩn quốc tế và bảo vệ bộ biến áp chính, máy phát điện và các thiết bị khác khỏi tổn thương âm thanh điện áp cao.
5Thiết bị với chức năng giám sát giá trị đỉnh theo tiêu chuẩn quốc tế, có thể theo dõi hình dạng sóng thử nghiệm điện áp cao trong thời gian thực.
6Dễ sử dụng, màn hình LED lớn.
7. Với máy in vi mô riêng của nó, in và lưu dữ liệu thử nghiệm bất cứ lúc nào.

Ứng dụng:
hệ thống cộng hưởng tần số biến
Thiết bị thử nghiệm điện áp chịu tần số máy phát điện;
Thiết bị điện của trạm phụ hệ thống thử nghiệm điện áp chịu

I. Sử dụng sản phẩm:

Bộ thử nghiệm mô hình CHX-810KVA/54KV, 135KV này được thiết kế cho cáp XLPE lớp 35KV và 110KVAC tại chỗchịu được thử nghiệm điện áp với công nghệ mạch cộng hưởng tần số biến; điện áp thử nghiệm cao nhất không quá 54KV hoặc 135KV; tần số thử nghiệm: 30-300Hz; chu kỳ làm việc không quá 60 phút.nó có thể giúp khách hàng thực hiện thử nghiệm phòng ngừa hoặc thử nghiệm chuyển giao trên AC chịu được thử nghiệm điện áp cho các cáp XLPE 35KV trong vòng 5km và lớp 132KV trong vòng 1km .

Phạm vi thử nghiệm của bộ là như sau:

1. 5km cáp 35kV/300mm2, công suất thử nghiệm ≤ 0,97uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 52kV, thời gian thử nghiệm 60min.

2, 1km củaCáp 132kV / 630mm2, công suất thử nghiệm ≤ 0.201uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 128kV, thời gian thử nghiệm 60min.

II. Dữ liệu kỹ thuật chung

1. Năng lượng: 810kVA;
2. Sức mạnh đầu vào: điện áp 380V ba pha, tần số là 50Hz;
3. Điện áp số: 54kV; 135kV;
4. Điện số: 15A; 6A;
5. Tần số làm việc: 30-300Hz;
6. Hình sóng đầu ra thiết bị: sóng sinus
7. Tỷ lệ biến dạng hình sóng: Tỷ lệ biến dạng hình sóng điện áp đầu ra ≤ 1%;
8. Thời gian làm việc: 60 phút liên tục được phép dưới tải trọng định số; áp suất quá mức 1,1 lần 1 phút;
9. Nhiệt độ tăng: nhiệt độ tăng ≤65K sau khi hoạt động liên tục trong 60 phút dưới tải trọng định danh;
10. Nhân tố chất lượng: thiết bị chính nó Q≥30 (f=45Hz);
11. Chức năng bảo vệ: Bảo vệ sản phẩm được thử nghiệm chống quá điện, quá điện áp và phản xạ flashover (xem phần cung cấp điện tần số biến để biết chi tiết);
12. Độ chính xác đo: giá trị hiệu quả của hệ thống 1.5;

III. Các thành phần chính:
