Nguyên tắc kiểm tra: | Vòng mạch cộng hưởng tần số biến đổi | mục kiểm tra: | AC chịu thử điện áp dưới 52KV, 132KV |
---|---|---|---|
Công suất tối đa: | 810KVA | Tối đa. Vôn: | 54KV, 135KV |
Tính năng thiết kế: | Loại di động, trọng lượng một mảnh nhẹ hơn, đặc biệt để cài đặt và thử nghiệm tại chỗ | Thành phần: | Nguồn điện V/F, Máy biến áp kích thích, Lò phản ứng thử nghiệm mô-đun nhẹ hơn và Bộ chia điện áp |
Tần suất kiểm tra: | 30-300Hz | chu kỳ nhiệm vụ: | 60 bạc hà |
kiểm tra độ chính xác: | Không ít hơn 1,5% | dạng sóng đầu ra: | Đường sóng sinus tốt |
Độ dài thử nghiệm của cáp: | 5km cáp 35KV, 1km cáp 132KV | tiêu chuẩn kiểm tra: | IEC 60060-1:2010;IEC 62271-203:2011 cho GIS, IEC 60840:2011 cho cáp XLPE; |
Điểm nổi bật: | Máy kiểm tra điện áp cao,Bộ thử nghiệm điện áp cao 810KVA,Thiết bị thử nghiệm cáp HV 132KV |

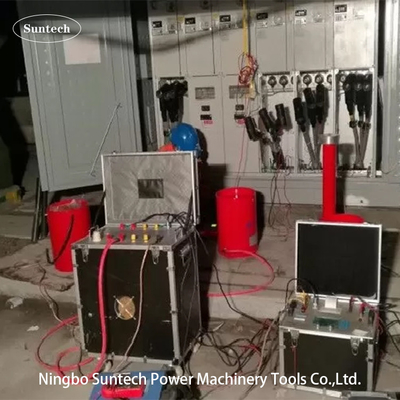

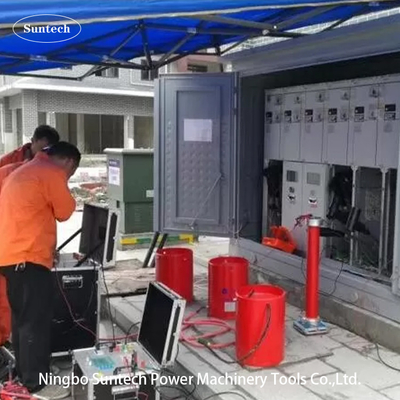

Bộ thử nghiệm điện áp có tần số biến động, cho thử nghiệm cáp 35KV và 132KV
I. Sử dụng sản phẩm:
Bộ thử nghiệm mô hình CHX-810KVA/54KV, 135KV này được thiết kế cho cáp XLPE lớp 35KV và 110KVAC tại chỗchịu được thử nghiệm điện áp với công nghệ mạch cộng hưởng tần số biến; điện áp thử nghiệm cao nhất không quá 54KV hoặc 135KV; tần số thử nghiệm: 30-300Hz; chu kỳ làm việc không quá 60 phút.nó có thể giúp khách hàng thực hiện thử nghiệm phòng ngừa hoặc thử nghiệm chuyển giao trên AC chịu được thử nghiệm điện áp cho các cáp XLPE 35KV trong vòng 5km và lớp 132KV trong vòng 1km .
Phạm vi thử nghiệm của bộ là như sau:
1. 5km cáp 35kV/300mm2, công suất thử nghiệm ≤ 0,97uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 52kV, thời gian thử nghiệm 60min.
2, 1km củaCáp 132kV / 630mm2, công suất thử nghiệm ≤ 0.201uF, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 128kV, thời gian thử nghiệm 60min.
II. Dữ liệu kỹ thuật chung
III. Các thành phần chính:
CN | Tên của các thành phần | Loại và thông số kỹ thuật | Qty. | Mỗi trọng lượng | Mỗi chiều |
1 | Năng lượng tần số biến đổi | FKVF-30kW/380V | 1 miếng | 35kg | 480*480*520mm |
2 | Chuyển biến kích thích | CQSB ((J) -30kVA/2,5KV,5KV | 1 miếng | 130kg | 550*550*580mm |
3 | Phương tiện phản ứng thử nghiệm cộng hưởng HV | CHX ((kf) -81kVA/27kV/34H | 10 miếng | 75kg | D480*H520mm |
4 | Bộ chia dung lượng | TRF-150kV/2000pF | 1 bộ | 30kg | D200*H1250mm |
5 | Phụ kiện thử nghiệm đặc biệt | 1 bộ |
IV. Nguyên tắc kiểm tra:
VF: Nguồn năng lượng tần số biến T: Chuyển biến kích thích
L: Lực phản ứng thử nghiệm Cx: Thiết bị được thử nghiệm MOA1: Máy chặn sét
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp))
V. Bảng phần mềm đo và điều khiển chính:
Lưu ý: Đây là bảng điều khiển phần mềm trước khi bắt đầu thử nghiệm cho cài đặt tham số
VI. Phụ kiện
VII. Mô hình tùy chọn khác
1. Đối với thử nghiệm GIS tại chỗ
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số |
Ứng dụng (Bắt đầu từ 45Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | Đối với 72,5KV và dưới GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | Đối với 72,5KV và dưới GIS |
CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | Đối với 123KV và dưới GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | Đối với 145KV và dưới GIS |
CHX-275KVA/275KV | 275KV | 2A | 275KVA | Đối với 170KV và dưới GIS |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
2. Đối với thử nghiệm cáp XLPE 45KV tại chỗ
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số | Ứng dụng tối đa |
CHX-108/54 | 54KV | 2A | 108KVA | Cáp 45kV≤1km |
CHX-216/54 | 54KV | 4A | 216KVA | Cáp 45kV≤2km |
CHX-324/54 | 54KV | 6A | 324KVA | Cáp 45kV≤3km |
CHX-432/54 | 54KV | 8A | 432KVA | Cáp 45kV≤4km |
CHX-540/54 | 54KV | 10A | 540KVA | Cáp 45kV≤5km |
CHX-1080/54 | 54KV | 20A | 1080KVA | Cáp 45kV≤10km |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
3. Đối với thử nghiệm cáp XLPE 66KV tại chỗ
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số | Ứng dụng tối đa |
CHX-160/80 | 80KV | 2A | 160KVA | Cáp 66kV≤0,5km |
CHX-320/80 | 80KV | 4A | 320KVA | Cáp 66kV≤1km |
CHX-640/80 | 80KV | 8A | 640KVA | Cáp 66kV≤2km |
CHX-960/80 | 80KV | 12A | 960KVA | Cáp 66kV≤3km |
CHX-1280/80 | 80KV | 16A | 1280KVA | Cáp 66kV≤4km |
CHX-1600/80 | 80KV | 20A | 1600KVA | Cáp 66kV≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | Cáp 66kV≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | Cáp 66kV≤20km |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
VIII. Bảng tiêu chuẩn thử nghiệm cách nhiệt tại chỗ từ IEC 60840:2011 cho cáp XLPE
