Hệ thống thử nghiệm cộng hưởng AC di động 270KVA Bảo vệ điện áp quá cao

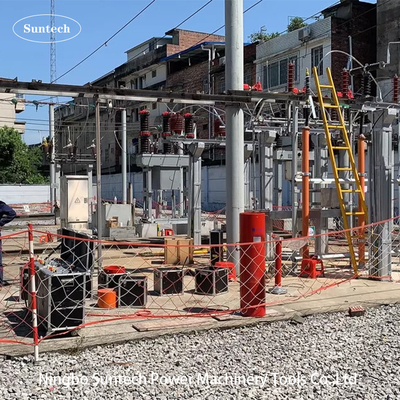

Hệ thống thử nghiệm cộng hưởng AC cho cáp 35KV và thử nghiệm trạm phụ điện 110KV

Đặc điểm:

• Kích thước nhỏ, di động để hoạt động.
• Màn hình để hiển thị dữ liệu thử nghiệm, trạng thái và hoạt động hiển thị từng bước theo thời gian thực.
• Nhiệt độ nhỏ tăng ở tải trọng định số. đúc epoxy loại khô, sức mạnh cơ học cao và khả năng cách nhiệt tốt.
• Nguồn điện 220V hoặc 380V một pha phù hợp để cung cấp tại chỗ.
• Các loại lò phản ứng khác nhau cho tùy chọn thực hiện đa dụng.
• Với chức năng bảo vệ quá dòng, quá điện áp, IPM và xả.
• Kết quả xét nghiệm có thể được in ra.

I. Sử dụng sản phẩm:

Thiết bị thử nghiệm này mô hình CHX-270KVA/45KV, 270KV được thiết kế cho 10KV / 35KV lớp ngắn XLPE cáp,công cụ biến áp điện, CB,CT / PT, busbar trong 110KV điện điện để thực hiệnAC tại chỗchịu được thử nghiệm điện áp với công nghệ mạch cộng hưởng tần số biến; điện áp thử nghiệm cao nhất không quá 45KV, 90KV,270KV; tần số thử nghiệm: 30-300Hz; chu kỳ làm việc không quá 60 phút.nó có thể giúp khách hàng thực hiện thử nghiệm phòng ngừa hoặc thử nghiệm chuyển giao trên AC chịu thử nghiệm điện áp

Phạm vi thử nghiệm của bộ là như sau:

1. 1000m của 35kV / 300mm2 cáp, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 52kV, thời gian thử nghiệm 5min.

2, 3000m của 10kV / 300mm2 cáp, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm 22kV, thời gian thử nghiệm 5min.

3, 35kV/31500kVA biến áp chính, công suất ≤ 0,015uF, tần số thử nghiệm 40-300Hz, điện áp thử nghiệm 68kV, thời gian thử nghiệm 1 phút.

4, 110kV/50000kVA biến áp chính, công suất ≤ 0,015uF, tần số thử nghiệm 40-300Hz, điện áp thử nghiệm 160kV, thời gian thử nghiệm 1 phút.

4, CB,CT/PT, thanh bus trong trạm điện 110KV, tần số thử nghiệm 40-300Hz, điện áp thử nghiệm không quá 265, thời gian thử nghiệm 1 phút.

Toàn bộ thử nghiệm bao gồm nguồn điện tần số biến, biến áp kích thích, 6 bộ lò phản ứng và bộ phân chia điện áp cao (capacitive voltage divider).Loại bộ thử nghiệm này phù hợp nhất với trạm phụ điện 35KV hoặc 110KV

II. Dữ liệu kỹ thuật chung

1. Năng lượng: 270kVA;
2. Sức mạnh đầu vào: điện áp 380V ba pha, tần số là 50Hz;
3. Điện áp định danh: 45KV; 270kV;
4. Điện số: 1A; 6A;
5. Tần số làm việc: 30-300Hz;
6. Hình sóng đầu ra thiết bị: sóng sinus
7. Tỷ lệ biến dạng hình sóng: Tỷ lệ biến dạng hình sóng điện áp đầu ra ≤ 1%;
8. Thời gian làm việc: 60 phút liên tục được phép dưới tải trọng định số; áp suất quá mức 1,1 lần 1 phút;
9. Nhiệt độ tăng: nhiệt độ tăng ≤65K sau khi hoạt động liên tục trong 60 phút dưới tải trọng định danh;
10. Nhân tố chất lượng: thiết bị chính nó Q≥30 (f=45Hz);
11. Chức năng bảo vệ: Bảo vệ sản phẩm được thử nghiệm chống quá điện, quá điện áp và phản xạ flashover (xem phần cung cấp điện tần số biến để biết chi tiết);
12. Độ chính xác đo: giá trị hiệu quả của hệ thống 1.5;

III. Các thành phần chính:
