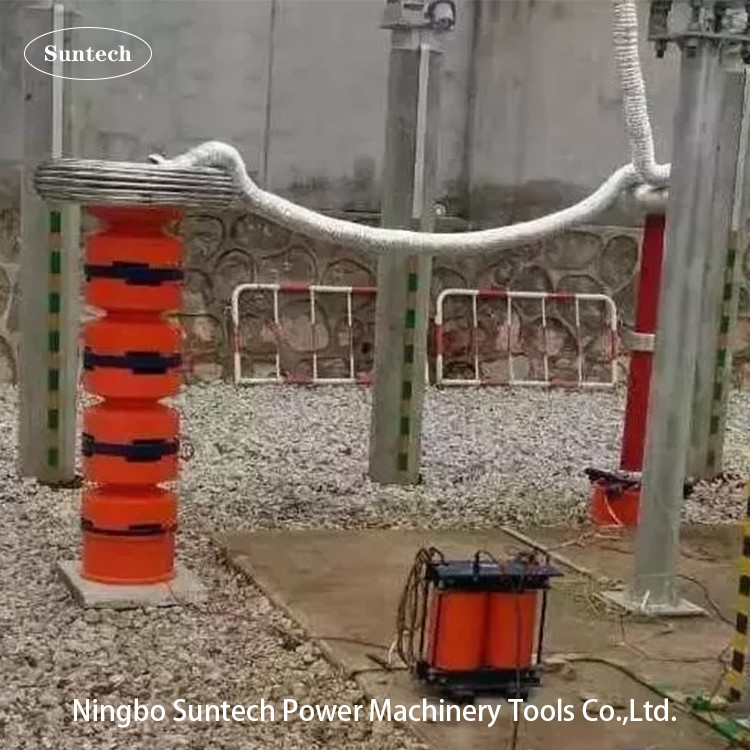

132KV GIS thử nghiệm hệ thống thử nghiệm cộng hưởng AC nhẹ hơn trọng lượng đơn

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	CHX-275KVA/275KV

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	25~45 ngày làm việc
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	10 đơn vị/2 tháng

Tiếp xúc

Chi tiết sản phẩm

Nguyên tắc kiểm tra:	Vòng mạch cộng hưởng tần số biến đổi	Sử dụng:	Kiểm tra điện áp chịu được AC dưới 275KV
Công suất tối đa:	275kVA	Tối đa. Vôn:	275KV
Tính năng thiết kế:	Loại di động, trọng lượng một mảnh nhẹ hơn, đặc biệt để cài đặt và thử nghiệm tại chỗ	Thành phần:	Nguồn điện V/F, Máy biến áp kích thích, Lò phản ứng thử nghiệm mô-đun nhẹ hơn và Bộ chia điện áp
Tần suất kiểm tra:	30-300Hz	chu kỳ nhiệm vụ:	60 bạc hà
kiểm tra độ chính xác:	Không ít hơn 1,5%	dạng sóng đầu ra:	Đường sóng sinus tốt
đặc biệt cho:	Thử nghiệm tại chỗ đối với cáp trung thế và GIS 132 KV	Cách sử dụng lò phản ứng:	Kết nối nối tiếp hoặc song song
tiêu chuẩn kiểm tra:	IEC 60060-1:2010;IEC 62271-203:2011 cho GIS, IEC 60840:2011 cho cáp XLPE;
Điểm nổi bật:	Hệ thống thử nghiệm cộng hưởng GIS AC , Hệ thống thử nghiệm cộng hưởng AC 132KV , Bộ thử AC Resonant

Bộ thử nghiệm điện áp kháng cộng hưởng tần số biến động di động, cho thử nghiệm GIS 132KV

I. Ứng dụng:

Thiết bị thử nghiệm mô hình CHX-275KVA/275KV này được thiết kế cho 132KV và dưới lớp GISAC tại chỗchịu được thử nghiệm điện áp với công nghệ mạch cộng hưởng tần số biến; điện áp thử nghiệm cao nhất không quá 275KV; tần số thử nghiệm: 30-300Hz; chu kỳ làm việc không quá 60 phút.

Thông qua lò phản ứng thử nghiệm mô-đun được sử dụng song song, các mô hình thử nghiệm thiết lậpCHX-275KVA/275KVcũng có thể thực hiện thử nghiệm AC hypot sau:

1Không quá 55KV và 5A cho cáp điện áp trung bình XLPE, scuh như 45KV và dưới lớp.

2. No hơn 110KV và 2A cho cáp XLPE điện áp trung bình, với 66KV và dưới lớp.

3. No hơn 275KV và 1A cho GIS điện áp trung bình, từ 132KV ~ 170KV và dưới lớp.

4Không quá 55KV và 5A cho động cơ hoặc máy phát điện trong phạm vi 45 ~ 55Hz

5. Máy chuyển mạch điện áp trung bình và biến áp điện,Đúng là 132KV và dưới lớp.

Cho đến nay, những bộ thử nghiệm được thiết kế di động này có thể tạo ra nhiềumô hình phân loại khác nhautheo các ứng dụng thử nghiệm trung bình khác nhau qua các lò phản ứng thử nghiệm theo chuỗi hoặc kết nối song song và số cấu hình trong mỗi bộ,Mô hình tương tự có thể nhìn thấy mô hình điển hình khác ở câu sau.

2Các thành phần chính:

CN	Tên của các thành phần	Loại và thông số kỹ thuật	Qty.	Mỗi trọng lượng	Mỗi chiều
1	Năng lượng tần số biến đổi	FKVF-20kW/380V	1 miếng	20kg	440360360mm
2	Chuyển biến kích thích	CQSB(J)-15kVA/15KV,3KV	1 miếng	50kg	520350550mm
3	Phương tiện phản ứng thử nghiệm cộng hưởng HV	CHX ((kf) -55kVA/55kV	5 miếng	60kg	D480*H520mm
4	Bộ chia dung lượng	TRF-300kV/1000pF	1 bộ	35kg	D170*H1850mm
5	Phụ kiện thử nghiệm đặc biệt		1 bộ

Lưu ý:1. Load capacitor có thể là tùy chọn khi thử nghiệm động cơ điện, máy phát điện và biến áp điện dưới 45 ~ 65Hz.

2Các lò phản ứng thử nghiệm có thể được sản xuất với 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV cho mỗi bộ phận theo phạm vi đối tượng được thử nghiệm khác nhau hoặc yêu cầu của khách hàng.

III. Nguyên tắc kiểm tra:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 0

VF: Nguồn năng lượng tần số biến T: Chuyển biến kích thích
L: Lực phản ứng thử nghiệm Cx: Thiết bị được thử nghiệm MOA1: Máy chặn sét
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp))

V.Chương trình sơ đồ dây dẫn thử nghiệm (ví dụ):
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 1

V. Dữ liệu kỹ thuật chung:

Chế độ thử nghiệm hệ thống: cộng hưởng hàng loạt với tần số biến đổi
Mô hình hệ thống: FKTF-275KVA/275KV
Nguồn điện đầu vào: 380 ± 10% ((ba pha),50Hz/60Hz
Các thông số về độ hấp dẫn: 55KVA/55KV/1A/200H/mỗi
Số lượng lò phản ứng thử nghiệm HV: 5 chiếc
Năng lượng đầu ra: 275kVA
Điện áp đầu ra: 275KV
Điện áp thử nghiệm tối đa: không quá 275KV
Điện lượng đầu ra: 1A /một phần hoặc theo loạt;5A song song
Phạm vi tần số quy định: 30Hz-300Hz
Output Resonance voltage waveform: sóng sinus
THD của dạng sóng đầu ra: ≤ 1%
Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
Chu kỳ hoạt động: 60 phút dưới điều kiện hoạt động hiện tại;
Nhân tố chất lượng của bộ thử nghiệm: Q≥30 (ở F=30HZ);
Nhiệt độ tăng: Ít hơn 65K trong 60 phút hoạt động hiện tại;
Mức tiếng ồn: Không quá 70B
Cấu trúc lò phản ứng: loại khô, loại xi lanh ống epoxy;

VI. Bảng phần mềm đo và điều khiển chính:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 2
Lưu ý: Đây là bảng điều khiển phần mềm trước khi bắt đầu thử nghiệm cho cài đặt tham số

VII. Danh sách đóng gói hộp gỗ giao hàng

Vụ số.	Tên của hàng hóa đóng gói	Mô hình và thông số kỹ thuật.	Hàng hóa trong vỏ gỗ	Kích thước vỏ gỗ (cm)	Trọng lượng tổng của các trường hợp	Số trường hợp	Nhận xét
6-1	Nguồn điện VF	FKVF-20kW	1 miếng	554760	45kg	1
6-2	Chuyển biến kích thích	CQSB ((J) -15kVA	1 miếng	675187	110kg	1
6-3	Các lò phản ứng HV	CHX ((kf) -55kVA/55kV	5 miếng	1419882	619kg	1	Bao gồm 1 thùng
6-3	Hộp phụ kiện	Bao gồm dây cáp thử nghiệm và hướng dẫn sử dụng	1 bộ	1419882	619kg	1	Bao gồm 1 thùng
6-4	Bộ chia điện áp	TRF-300kV-1000pF	1 miếng	1785751	80kg	1
6-5	Vòng corona cho bộ chia, lò phản ứng		1 bộ	909094	56kg	1	Bao gồm 1 thùng
6-5	Cơ sở hỗ trợ cho bộ chia		1 miếng	909094	56kg	1	Bao gồm 1 thùng
6-6	Các cơ sở hỗ trợ cách nhiệt cho lò phản ứng	28KV, 165KV mỗi chiếc	2 miếng	6363123	52kg	1
				Tổng số	962kg	6 vỏ gỗ

VIII.Các phụ kiện

Hộp phụ kiện để lưu trữ phụ kiện
Các dây cáp đầu vào của nguồn điện
Cáp đầu ra của nguồn điện
Các dây dẫn đầu ra của bộ biến áp kích thích
Cáp nối đất hệ thống
Cáp song song của lò phản ứng
Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
Cơ sở hỗ trợ cách nhiệt
vòng corona cho thử nghiệm 275KV
Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

IX. Mô hình tùy chọn khác

1. Đối với thử nghiệm GIS tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng (Bắt đầu từ 45Hz)
CHX-135KVA/135KV	27KV*5	1A	135KVA	Đối với 72,5KV và dưới GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	Đối với 72,5KV và dưới GIS
CHX-216KVA/216KV	27KV*8	1A	216KVA	Đối với 123KV và dưới GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	Đối với 145KV và dưới GIS
CHX-275KVA/275KV	275KV	2A	275KVA	Đối với 170KV và dưới GIS
Yêu cầu đặc biệt có thể được thực hiện theo lệnh

2. Đối với thử nghiệm cáp XLPE 45KV tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng tối đa
CHX-108/54	54KV	2A	108KVA	Cáp 45kV≤1km
CHX-216/54	54KV	4A	216KVA	Cáp 45kV≤2km
CHX-324/54	54KV	6A	324KVA	Cáp 45kV≤3km
CHX-432/54	54KV	8A	432KVA	Cáp 45kV≤4km
CHX-540/54	54KV	10A	540KVA	Cáp 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	Cáp 45kV≤10km
Yêu cầu đặc biệt có thể được thực hiện theo lệnh

3. Đối với thử nghiệm cáp XLPE 66KV tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng tối đa
CHX-160/80	80KV	2A	160KVA	Cáp 66kV≤0,5km
CHX-320/80	80KV	4A	320KVA	Cáp 66kV≤1km
CHX-640/80	80KV	8A	640KVA	Cáp 66kV≤2km
CHX-960/80	80KV	12A	960KVA	Cáp 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	Cáp 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	Cáp 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	Cáp 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	Cáp 66kV≤20km
Yêu cầu đặc biệt có thể được thực hiện theo lệnh
