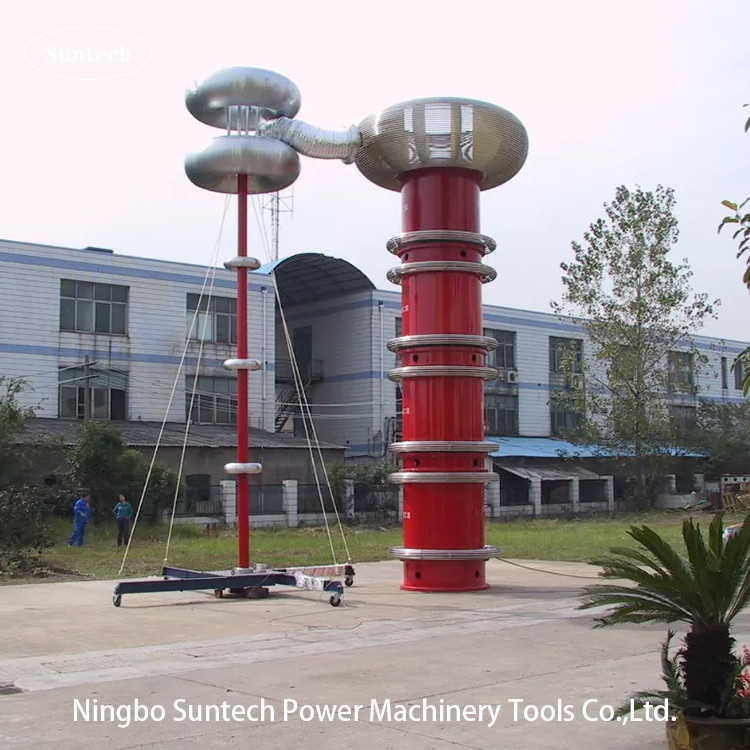

900kV 4500kVA Series Resonance Test Set với màn hình hiển thị lớn

Bảng mối quan hệ sử dụng thiết bị trong quá trình thử nghiệm

2Các thông số kỹ thuật chính của thiết bị
Chỉ số kỹ thuật hệ thống
Lượng đầu vào hoạt động định số: 380V±10% (ba pha); 50Hz
Lượng đầu ra định số của nguồn điện tần số biến: 400kW
Năng lượng đầu ra: 4500kVA
Điện áp đầu ra: 900kV
Số pha đầu ra: một pha
Phạm vi điều chỉnh tần số: 20Hz 400Hz, khi tần số được điều chỉnh trong phạm vi thiết lập, điện áp là đầu ra không đổi
Độ phân giải tần số đầu ra: 0.01Hz
Không ổn định tần số đầu ra: ≤ 0,05%
Hình sóng điện áp đầu ra là sóng sinus: tỷ lệ biến dạng sóng ≤1,0%
Thời gian hoạt động: 60 phút hoạt động liên tục dưới công suất định danh
Mức độ cách nhiệt: chịu được điện áp trong 1 phút dưới 1,1 lần điện áp định danh
Nhân tố chất lượng: Q>60 (f=30Hz)
Công suất nguồn điện tần số biến đổi: 400kW (push-pull linear amplifier)

3Các chức năng chính của hệ thống:
1) Nguồn cung cấp điện tần số biến áp dụng một mạch khuếch đại điện tuyến tính, có đầu ra sóng sinus hoàn hảo và biến dạng hình sóng thấp
2) Với chức năng điều chỉnh ổn định điện áp tự động
3) An toàn và đáng tin cậy. Một loạt các biện pháp bảo vệ được tích hợp trong thiết bị này, bao gồm: bảo vệ phá vỡ xả, điện áp quá cao, bảo vệ cài đặt hiện tại, bảo vệ mạch ngắn đầu ra,Bảo vệ khởi động không, bảo vệ mạch khuếch đại cánh tay cầu, bảo vệ đường cong công suất, vv Khi bất kỳ loại bảo vệ nào xuất hiện,Thiết bị ngay lập tức chặn đầu ra điện áp thử nghiệm và ngắt nguồn cung cấp điện mạch chính để đảm bảo an toàn của nhân viên thử nghiệm, sản phẩm được thử nghiệm và hệ thống thử nghiệm
4) Tín hiệu đo điện áp cao được truyền qua sợi quang để cô lập hoàn toàn các mạch điện áp cao và điện áp thấp
5) Hai chế độ điều khiển: tự động / thủ công
6) 320 * 240 điểm màn hình tinh thể lỏng và nhiều chuột quay cung cấp một giao diện người máy thân thiện, dễ dàng và nhanh chóng vận hành và dây, và thực sự "chỉ cần nhìn vào nó"
7) Hiển thị điện áp đồng bộ, hiện tại và tần số
8) Tần số đầu ra có thể điều chỉnh liên tục trong phạm vi 20-300Hz
9) Điện áp đầu ra có thể điều chỉnh liên tục trong phạm vi 0 ~ 350V
10) Với chức năng thử nghiệm điện áp chịu cộng hưởng
11) Với chức năng tìm kiếm tần số cộng hưởng tự động, nhiều dải tần số quét tần số tự động có thể được đặt

4Chức năng hiển thị hệ thống:
1) Với màn hình hiển thị lớn, nó có thể chỉ ra: điện áp đầu ra, dòng điện đầu ra, tần số, nhiệt độ môi trường, nhiệt độ không khí đầu ra, dạng sóng điện áp đầu ra tần số biến,ngày và giờ, thời gian đếm ngược, thông tin lỗi, v.v.;
2) Nó có chức năng thiết lập các tham số thử nghiệm như điện áp và thời gian thử nghiệm;

5Các đặc điểm khác của sản phẩm:
1) Thiết bị chứa dầu trong thiết bị không rò rỉ dầu.
2) Tất cả các vỏ kim loại trong thiết bị đều được xử lý chống rỉ sét và chống ăn mòn, và lớp phủ đồng đều và đẹp.
3) Thiết bị có thể được lưu trữ, lắp ráp và tháo rời trong nhà và ngoài trời; chức năng bảo vệ hoàn chỉnh.của thiết bị ở mức 1.1 lần điện áp tiêu chuẩn, và nếu mặt mẫu điện áp cao bật xuống đất trong quá trình thử nghiệm,Nó sẽ không gây thương tích cho cá nhân và thiết bị thử nghiệm sẽ không gây ra căng thẳng cơ học và nhiệt có hạiHiệu suất điện bị hỏng hoặc bị hỏng.
4) Mỗi bộ phận của thiết bị có một biển hiệu phù hợp với tiêu chuẩn quốc gia, các từ và biểu tượng rõ ràng và bền;và biển hiệu có thể nhìn thấy rõ khi thiết bị hoạt động bình thường.
