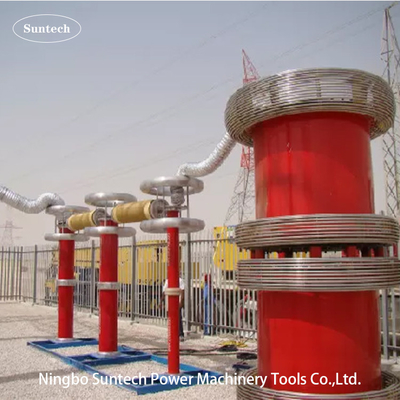

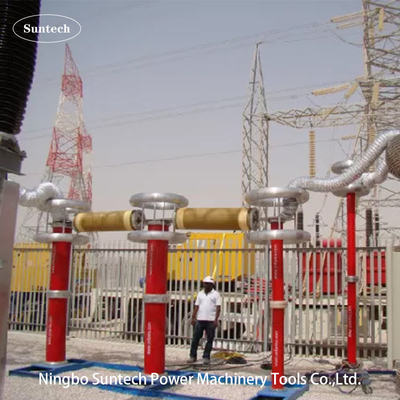

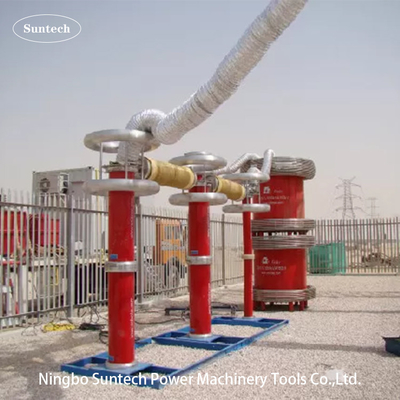

Phong cách thử nghiệm cao áp AC cho cáp dài HV XLPE

III. Hình mẫu nguyên tắc thử nghiệm:


VF: Nguồn cung cấp điện tần số biến đổi là phần điều khiển và đo trong mạch thử nghiệm.

T: Chuyển biến kích thích cung cấp điện áp kích thích cho lò phản ứng thử nghiệm HV
L: Lực phản ứng thử nghiệm là cảm ứng cộng hưởng trong mạch LC và tạo ra điện áp thử nghiệm

Cx: Thiết bị được thử nghiệm

MOA1: Lightning Arrestor là phần bảo vệ trên bộ biến áp kích thích
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp)) là phần đo điện áp HV


IV. Dữ liệu kỹ thuật chung:

1. Chế độ thử nghiệm hệ thống: cộng hưởng hàng loạt với tần số biến đổi
2. Mô hình hệ thống: CHX-9000KVA/150KV,300KV,450KV
3. Nguồn điện đầu vào: 380 ± 10% ((ba pha),50Hz/60Hz
4. Số lượng lò phản ứng thử nghiệm HV: 3 chiếc
5. Công suất đầu ra: 9000kVA
6. Điện áp đầu ra: 150KV,300KV,450KV
7. Điện áp thử nghiệm tối đa: không quá 150KV,300KV,450KV
8. Điện lượng đầu ra: 20A /một phần hoặc trong loạt;60A song song
9. Phạm vi tần số quy định: 20Hz-300Hz
10. Output Resonance voltage waveform: sóng sinus
11. THD của dạng sóng đầu ra: ≤ 1%
12. Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
13. Chu kỳ hoạt động: 60 phút dưới điều kiện hoạt động hiện tại;
14. Nhân tố chất lượng của bộ thử nghiệm: Q≥60
15. Nhiệt độ tăng: Ít hơn 65K trong 60 phút hoạt động hiện tại;
16. Mức tiếng ồn: Không quá 70B
17. Cấu trúc lò phản ứng: loại chìm dầu, loại xi lanh ống epoxy;

V. Bảng phần mềm đo và điều khiển chính như sau:

Lưu ý: Hình này là bảng hiển thị ở bước thiết lập tham số thử nghiệm từ phần mềm điều khiển và đo trên nguồn điện VF

VI. Phụ kiện

• Hộp phụ kiện để lưu trữ phụ kiện
• Các dây cáp đầu vào của nguồn điện
• Cáp đầu ra của nguồn điện
• Các dây dẫn đầu ra của bộ biến áp kích thích
• Cáp nối đất hệ thống
• Cáp song song của lò phản ứng
• Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
• Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
• Cơ sở hỗ trợ cho bộ chia
• Vòng corona cho lò phản ứng thử nghiệm và bộ chia
• Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

VII. Mô hình điển hình khác

1 Mô hình tùy chọn cho đường dây XLPE lớp 132KV thử nghiệm điện áp tại chỗ

Lưu ý:Được thử nghiệm lớp điện áp cáp ≤ 132kV, 0,25uF/km

2 Mô hình tùy chọn cho thử nghiệm điện áp tại chỗ cho cáp XLPE lớp 230KV

Lưu ý:Được thử nghiệm lớp điện áp cáp ≤ 230kV, 0,25uF/km

3 Mô hình tùy chọn cho dây cáp XLPE lớp 330KV chịu thử điện áp tại chỗ

Lưu ý:Được thử nghiệm lớp điện áp cáp ≤ 330kV, 0,25uF/km

4 Mô hình khác tùy chọn cho cáp XLPE dài chịu thử điện áp tại chỗ

Lưu ý: Điện áp thử nghiệm cáp XLPE được xem là 1,7U₀

5 Mô hình tùy chọn cho cáp lớp HV hoặc EHV và GISXét nghiệm AC hypot tại chỗ

Bảng tiêu chuẩn thử nghiệm tại chỗ từ IEC 60840:2011 và IEC 62067:2011 cho cáp XLPE

IX. Bảng tiêu chuẩn thử nghiệm cách nhiệt tại chỗ từ IEC 62271-203:2011 cho HV GIS
