Bộ thử nghiệm cộng hưởng AC, Thiết bị thử nghiệm cáp điện áp cao, Bộ thử nghiệm điện áp AC
I. Ứng dụng:
Bộ thử nghiệm cộng hưởng AC là một loại thiết bị thử nghiệm cáp điện áp cao cho điện áp chịu áp dụng, có thể được phân loại là hệ thống thử nghiệm cộng hưởng tần số biến và cảm ứng biến.Đầu tiên được điều chỉnh cộng hưởng bằng cách điều chỉnh tần số thử nghiệm và sau đó là bằng cách điều chỉnh cảm ứngCác chế độ điều chỉnh khác nhau dẫn đến cùng một mục tiêu, đó là, đầu ra công suất lớn trên đối tượng thử nghiệm có thể được thu được bằng cách nhập nguồn điện công suất nhỏ.
Đối với các đối tượng thử nghiệm công suất lớn như cáp XLPE HV,khó khăn lớn nhất để áp dụng tần số điện hoặc tần số điện tiếp cận điện áp AC chịu thử nghiệm như thử nghiệm chấp nhận cho cáp cách điện XLPEVí dụ, với một cáp XLPE 630mm2, 110kV với công suất 0,188uF / km, tham số thử nghiệm của mỗi cáp là 2,9MVA / 128kV / 22.7A nếu chiều dài cáp là 3kmSau đó có một kết luận rằng nó là không thể thực hiện thử nghiệm thực địa theo cách truyền thống. Tuy nhiên, trong hệ thống thử nghiệm cộng hưởng tần số biến, bằng cách giảm tần số thử nghiệm ở một bên,và với một yếu tố chất lượng cao (Q) ở phía bên kia, công suất cần thiết của nguồn điện đầu vào là 1/Q của công suất thử nghiệm, do đó giảm đáng kể khối lượng và trọng lượng của thiết bị thử nghiệm có sẵn, lý tưởng cho thử nghiệm thực địa.
Fanke công ty sở hữu nhiều năm kinh nghiệm sản xuất trong loại thiết bị thử nghiệm này, tùy chỉnh các loại thiết bị như vậy theonhu cầu thử nghiệm của các khách hàng khác nhauCác thành phần của bộ cũng có thể được đặt hàng riêng biệt.
II. Các thành phần chính Bộ thử nghiệm cộng hưởng AC với tần số biến đổi
1. Chuyển biến cách ly

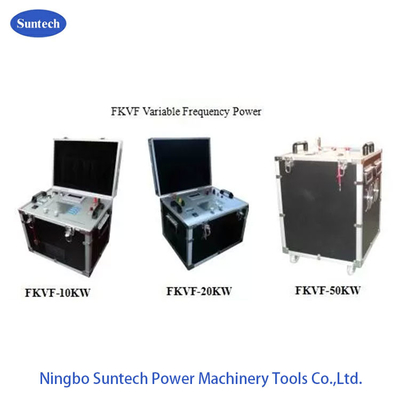

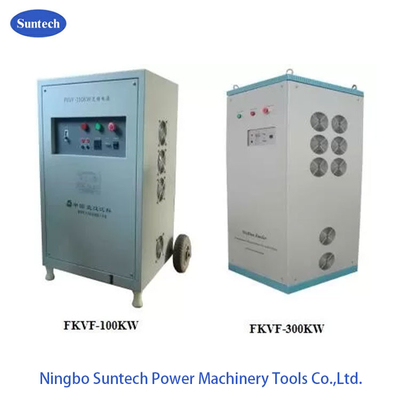

2. Nguồn điện tần số biến
3. Chuyển biến kích thích

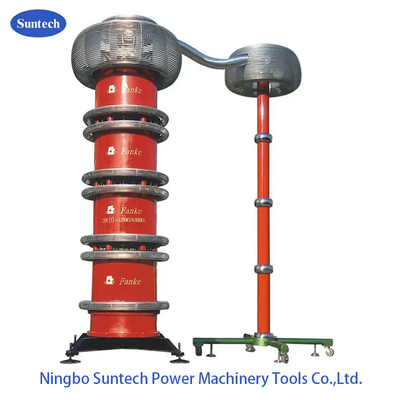

4Nhóm lò phản ứng thử nghiệm HV(động hưởng)
5. Bộ chia điện áp
6. Phần tùy chọn
6.1 Chế độ nạp tải
6.2 Động cơ ngăn chặn damping HV
Lưu ý:
1). Load capacitor có thể là tùy chọn khi dòng tải nhỏ đang thử nghiệm hoặc cần tải analog để điều khiển tần số thử nghiệm.
2) Các lò phản ứng thử nghiệm có thể được sản xuất để là 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV cho mỗi bộ phận điện áp định giá theo phạm vi đối tượng được thử nghiệm khác nhau hoặc khách hàng yêu cầu.dòng điện định số của mỗi lò phản ứng HV có thể là 1 ~ 5A10A, 15A, 20A, 25A, 30A.
VF: Nguồn cung cấp điện tần số biến đổi là phần điều khiển và đo trong mạch thử nghiệm.
T: Chuyển biến kích thích cung cấp điện áp kích thích cho lò phản ứng thử nghiệm HV
L: Lực phản ứng thử nghiệm là cảm ứng cộng hưởng trong mạch LC và tạo ra điện áp thử nghiệm
Cx: Thiết bị được thử nghiệm
MOA1: Lightning Arrestor là phần bảo vệ trên bộ biến áp kích thích
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp)) là phần đo điện áp HV
III. Phạm vi đối tượng thử nghiệm được áp dụng
Ưu điểm và đặc điểm:
Số liệu thử nghiệm thực địa

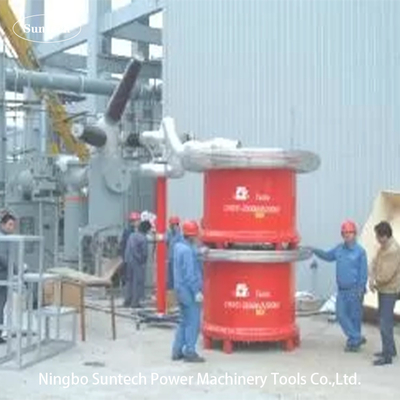

Lưu ý: 750KV / 5A thử nghiệm cộng hưởng AC với tần số biến từ Fanke Điện áp cao được thực hiện chịu điện áp trên trạm điện 500KV
