Name: Thiết bị thử nghiệm cáp điện áp cao di động, trọng lượng nhẹ thử nghiệm cáp MV
Brand: Ningbo Suntech Power
SKU: Dòng FKTF
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (190 reviews)

Nhà Sản phẩm Cắt cầu chì điện áp cao

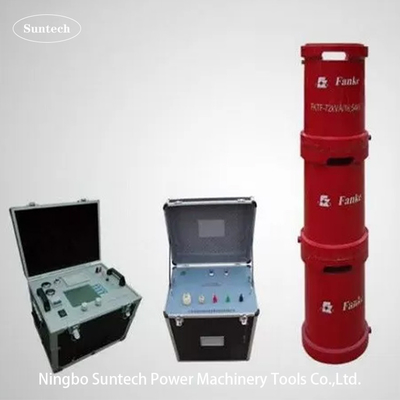

Thiết bị thử nghiệm cáp điện áp cao di động, trọng lượng nhẹ thử nghiệm cáp MV

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	Dòng FKTF

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	25~30 ngày làm việc
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	10 đơn vị/1 tháng

Tiếp xúc

Chi tiết sản phẩm

Nguyên tắc kiểm tra:	Vòng mạch cộng hưởng tần số biến đổi	mục kiểm tra:	AC chịu thử điện áp dưới 108KV
Công suất tối đa:	OEM	Tối đa. Vôn:	OEM
Tính năng thiết kế:	loại xách tay	Thành phần:	Nguồn điện V/F, Máy biến áp kích thích, Lò phản ứng thử nghiệm mô-đun nhẹ hơn và Bộ chia điện áp
Tần suất kiểm tra:	30-300Hz	chu kỳ nhiệm vụ:	60 bạc hà
đối tượng thử nghiệm:	Cáp 35KV, Cáp 10KV, Trạm điện 35KV	tiêu chuẩn kiểm tra:	IEC 60060-1:2010;IEC 62271-203:2011 cho GIS, IEC 60840:2011 cho cáp XLPE;
Điểm nổi bật:	Máy kiểm tra cáp cao áp di động 300Hz , Máy kiểm tra cáp MV nhẹ

Bộ thử nghiệm điện áp chịu nổi tần số biến động di động, cho thử nghiệm cáp MV và trạm điện

I. Sử dụng sản phẩm:

Thiết bị thử cộng hưởng dòng tần số biến động di động FKTF chủ yếu nhằm thử nghiệm điện áp biến đổi cho thiết bị điện và hệ thống điện dưới 110kv.Các lò phản ứng và biến áp kích thích sử dụng loại khô nhựa epoxy điền, kích thước nhỏ và trọng lượng nhẹ thuận tiện cho lĩnh vực di chuyển, hàng loạt hoặc song song thành phần có thể đáp ứng các yêu cầu thử nghiệm không chỉ của biến áp, GIS,Động lực tương ứng và vỏ nhưng cũng là của cáp dưới 110kv

II. Các đối tượng áp dụng

Cáp XLPE 10kv,35kv,110kv
GIS, bộ ngắt, cảm ứng lẫn nhau, biến áp dưới 110kv
Máy phát điện và động cơ cỡ nhỏ và trung bình

III. Các thành phần chính

Nguồn điện tần số biến đổi
bộ biến áp kích thích,
Các lò phản ứng cảm ứng cố định,
Bộ chia điện áp điện dung

IV. Đặc điểm chính

Thiết kế di động, ít hơn 50kg cho mỗi thành phần, thuận tiện cho thử nghiệm chịu điện áp trường
Cấu trúc mô-đun được sử dụng bởi lò phản ứng, thuận tiện và linh hoạt
Tần số thử nghiệm: 30 ¢ 300Hz
Hình sóng đầu ra là sóng sinus, yếu tố lệch hình sóng ≤ 1%
Dễ dàng cho dây cáp và vận hành
Mức độ tự động hóa thử nghiệm cao, nguồn điện tần số biến đổi thông minh, ổn định tốt, chức năng bảo vệ hoàn chỉnh
Chức năng truy vấn dữ liệu: có thể truy vấn dữ liệu thử nghiệm trong quá khứ

VI. Dữ liệu kỹ thuật chung

Công suất định danh: OEM;
Sức mạnh đầu vào: điện áp 380V ba pha, tần số là 50Hz;
Năng lượng: 18KV, 27kV, 54kV, 50KV, 80KV, 100KV mỗi cho sản xuất theo yêu cầu
Lượng điện: OEM;
Tần số làm việc: 30-300Hz;
Hình sóng đầu ra thiết bị: sóng sinus
Tỷ lệ biến dạng hình sóng: Tỷ lệ biến dạng hình sóng điện áp đầu ra ≤ 1%;
Thời gian làm việc: 60 phút liên tục được phép dưới tải trọng định số; áp suất quá mức 1,1 lần 1 phút;
Nhiệt độ tăng: nhiệt độ tăng ≤65K sau khi hoạt động liên tục trong 60 phút dưới tải trọng định danh;
Nhân tố chất lượng: thiết bị chính nó Q≥30 (f=45Hz);
Chức năng bảo vệ: Bảo vệ sản phẩm được thử nghiệm chống quá điện, quá điện áp và phản xạ flashover (xem phần cung cấp điện tần số biến để biết chi tiết);
Độ chính xác đo: giá trị hiệu quả của hệ thống 1.5;

V. Các thành phần chính: ((FKTF-108KVA/27KV, 54KV, bộ thử 108KV ví dụ)

CN	Tên của các thành phần	Loại và thông số kỹ thuật	Qty.	Mỗi trọng lượng	Mỗi chiều
1	Năng lượng tần số biến đổi	FKVF-5kW/380V	1 miếng	35kg	450450500mm
2	Chuyển biến kích thích	CQSB(J)-5kVA/1,25KV,5KV	1 miếng	35kg	450350450mm
3	Phương tiện phản ứng thử nghiệm cộng hưởng HV	CHX ((kf) -27kVA/27kV	4 miếng	42kg	D350*H400mm
4	Bộ chia dung lượng	TRF-110kV/1000pF	1 bộ	10kg	D150*H850mm
5	Phụ kiện thử nghiệm đặc biệt		1 bộ

VI. Nguyên tắc kết nối thử nghiệm:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 0

VF: Nguồn năng lượng tần số biến T: Chuyển biến kích thích
L: Lực phản ứng thử nghiệm Cx: Thiết bị được thử nghiệm MOA1: Máy chặn sét
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp))

VII. Bảng phần mềm đo và điều khiển chính:
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight 1
Lưu ý: Đây là bảng điều khiển phần mềm trước khi bắt đầu thử nghiệm cho cài đặt tham số

VIII.Các phụ kiện

Hộp phụ kiện để lưu trữ phụ kiện
Các dây cáp đầu vào của nguồn điện
Cáp đầu ra của nguồn điện
Các dây dẫn đầu ra của bộ biến áp kích thích
Cáp nối đất hệ thống
Cáp song song của lò phản ứng
Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

IX. Mô hình tùy chọn khác

1. Đối với thử nghiệm GIS tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng (Bắt đầu từ 45Hz)
CHX-135KVA/135KV	27KV*5	1A	135KVA	Đối với 72,5KV và dưới GIS
CHX-270KVA/135KV	27KV*5	1A	135KVA	Đối với 72,5KV và dưới GIS
CHX-216KVA/216KV	27KV*8	1A	216KVA	Đối với 123KV và dưới GIS
CHX-270KVA/270KV	27KV*10	1A	270KVA	Đối với 145KV và dưới GIS
CHX-275KVA/275KV	275KV	2A	275KVA	Đối với 170KV và dưới GIS
Yêu cầu đặc biệt có thể được thực hiện theo lệnh

2. Đối với thử nghiệm cáp XLPE 45KV tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng tối đa
CHX-108/54	54KV	2A	108KVA	Cáp 45kV≤1km
CHX-216/54	54KV	4A	216KVA	Cáp 45kV≤2km
CHX-324/54	54KV	6A	324KVA	Cáp 45kV≤3km
CHX-432/54	54KV	8A	432KVA	Cáp 45kV≤4km
CHX-540/54	54KV	10A	540KVA	Cáp 45kV≤5km
CHX-1080/54	54KV	20A	1080KVA	Cáp 45kV≤10km
Yêu cầu đặc biệt có thể được thực hiện theo lệnh

3. Đối với thử nghiệm cáp XLPE 66KV tại chỗ

Mô hình	Điện áp định số	Điện lượng đầu ra định số	Công suất sản xuất định số	Ứng dụng tối đa
CHX-160/80	80KV	2A	160KVA	Cáp 66kV≤0,5km
CHX-320/80	80KV	4A	320KVA	Cáp 66kV≤1km
CHX-640/80	80KV	8A	640KVA	Cáp 66kV≤2km
CHX-960/80	80KV	12A	960KVA	Cáp 66kV≤3km
CHX-1280/80	80KV	16A	1280KVA	Cáp 66kV≤4km
CHX-1600/80	80KV	20A	1600KVA	Cáp 66kV≤5km
CHX-3200/80	80KV	40A	3200KVA	Cáp 66kV≤10km
CHX-9600/80	80KV	120A	9600KVA	Cáp 66kV≤20km
Yêu cầu đặc biệt có thể được thực hiện theo lệnh
