Name: Thiết bị thử nghiệm cáp cao áp tần số rất thấp Vlf Cable Tester
Brand: Ningbo Suntech Power
SKU: VLF-80KV/0.1Hz
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (185 reviews)

Nhà Sản phẩm Cắt cầu chì điện áp cao

Thiết bị thử nghiệm cáp cao áp tần số rất thấp Vlf Cable Tester

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	VLF-80KV/0.1Hz

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	15-20 ngày làm việc
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	20 bộ / tháng

Tiếp xúc

Chi tiết sản phẩm

Nguyên tắc kiểm tra:	Tần số rất thấp	Sử dụng:	AC chịu thử điện áp
đối tượng thử nghiệm:	Cáp và máy phát điện 35KV trở xuống	Thành phần:	Bộ điều khiển, Bộ tăng áp HV, Tải tụ bù
Tần suất kiểm tra:	0,1Hz, 0,05Hz, 0,02Hz	Max.Test Voltage:	0 ~ 80KV
Sự chính xác:	± (3% của quy mô đầy đủ +0,5 KV)	Max, làm việc.:	60 phút
Điểm nổi bật:	Nhãn số cáp tần số thấp 80KV , Thiết bị thử nghiệm cáp điện áp cao 0.02Hz , Vlf Cable Tester

Mô tả chi tiết sản phẩm

Nguyên tắc thử nghiệm:	Tần số rất thấp	Sử dụng:	AC chịu thử điện áp
Đối tượng thử nghiệm:	35KV và dưới cáp và máy phát điện	Thành phần:	Bộ điều khiển, HV Booster, Trả thù Capacitor tải
Tần số thử nghiệm:	0.1Hz, 0.05Hz, 0.02Hz	Max.Test Voltage:	0 ~ 80KV
Độ chính xác:	± (3% của quy mô đầy đủ +0,5 KV)	Max. Làm việc:	60 phút
Ánh sáng cao:	máy dò cáp ngầm , Mã nhận dạng cáp điện áp cao

Thiết bị thử nghiệm cáp cao áp tần số rất thấp, Thiết bị thử nghiệm chấp nhận, VLF Cable Tester

I. Ứng dụng:

Mô hình VLF-80KV/0.1Hz được thiết kế để thực hiện trên trang web chịu thử điện áp với công nghệ tần số rất thấp chosức mạnhgMáy phát điện hoặc35KV và dưới cáp điện XLPE. So với bộ thử nghiệm Hipot ở tần số điện chính, Bộ thử nghiệm HV VLF chỉ cần dung lượng điện thử nghiệm nhỏ ((Trong lý thuyết khoảng 1/500).Kích thước và trọng lượng của nó cũng giảm rất nhiềuĐặc biệt là sự xuất hiện của giám sát có thể phát hiện ra các hiện tượng bất thường của máy phát điện như bề mặt corona, xả và như vậy.

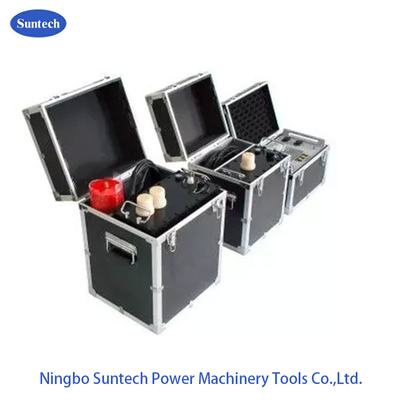

Bộ thử nghiệm bao gồm hộp điều khiển, hai bộ tăng cường HV, tụ điện bù và thanh xả.Dựa trên chuyển đổi tần số điện tử và công nghệ điều khiển vi xử lý,nó có hiệu suất tuyệt vời.

Nó được cấm để tăng điện áp mà không có tải, hoặc để kết nối với tải kháng cự. Nếu điện dung mẫu là ít hơn 0,05uF, các thử nghiệm thiết lập đầu ra hình sóng sẽ là xấu.điện tụ tùy chọn là cần thiết để kết nối.

Cho đến nay, bộ thử nghiệm được thiết kế cũng tạo ra nhiềumô hình phân loại khác nhauTheo các ứng dụng thử nghiệm chịu đựng khác nhau thông qua số lượng cấu hình tăng cường HV trong mỗi bộ, mô hình tương tự có thể xem mô hình điển hình khác tại điều khoản sau.

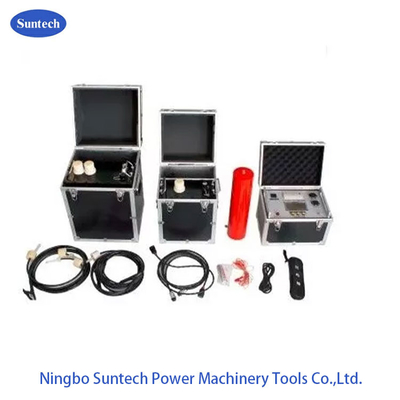

II. Danh sách nguồn cung cấp của mô hình này:

Sn	Mô tả	Số lượng

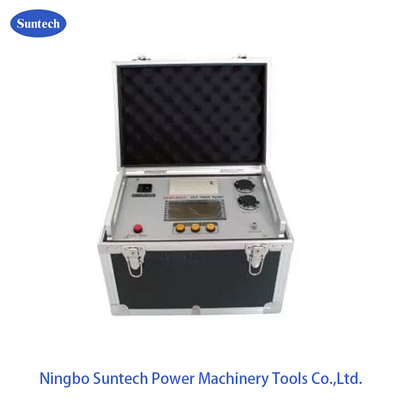

1	Đơn vị đo và điều khiển VLF	1	đơn vị

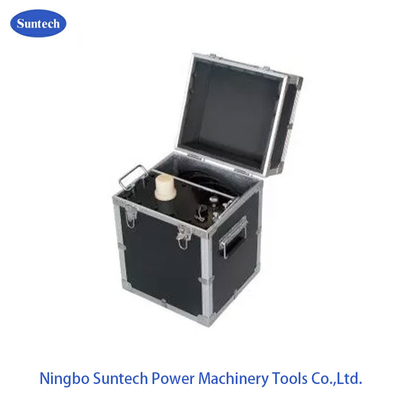

2	Bộ tăng cường HV 50KV	1	đơn vị
2	30KV HV Booster	1	đơn vị
3	Cây xả	1	đơn vị
4	Năng lượng tải, 0,04μF	1	đơn vị
5	Đường dây kết nối thử nghiệm HV	1	tập hợp
6	Cáp nối đất	1	đơn vị
7	20A Fuse	5	đơn vị
8	Giấy in	2	đơn vị
9	Hướng dẫn	1	đơn vị
10	Báo cáo thử nghiệm nhà máy	1	đơn vị

III. Đặc điểm của sản phẩm:

Chuyển đổi tần số điện tử
Điều khiển vi xử lý
Hai bộ tăng cường HV, đầu ra 90KV theo loạt; hoặc 40KV/50KV cho một
Màn hình LCD lớn
Điểm xuất sóng âm
Bảo vệ điện áp quá cao, thời gian hành động dưới 20ms
Bảo vệ hiện tại cho cả hai bên đầu vào và đầu ra, thời gian hành động dưới 20ms
Hiện tại đầu ra / dạng sóng điện áp được lấy mẫu ở phía điện áp cao trực tiếp
HV điện giới hạn kháng cự bên trong
Máy in vi bên trong
Điện áp đầu ra sẽ không bị ảnh hưởng bởi dòng điện dung lượng trong quá trình thử nghiệm vì thiết kế phản hồi âm trong vòng kín

VI. Mô hình tùy chọn và phạm vi thử nghiệm:

Mô hình	Điện áp đỉnh	Phạm vi đo	Trọng lượng	Phạm vi đối tượng thử nghiệm
VLF-30	30KV	0.1Hz,≤1.1μF	Máy điều khiển: 4 kg Động cơ tăng cường: 25 kg Kích thước: LWH 323174323	10KV và dưới điện áp Cáp, máy phát điện
		00,05Hz,≤ 2,2μF
		00,02Hz,≤ 5,5μF
VLF-50	50KV	0.1Hz,≤1.1μF	Máy điều khiển: 6 kg Động cơ tăng cường: 45 kg Kích thước: LWH 357210365	15.75KV và dưới điện áp cáp, máy phát điện
		00,05Hz,≤ 2,2μF
		00,02Hz,≤ 5,5μF
VLF-60	60KV	0.1Hz,≤1.1μF	Máy điều khiển: 6 kg Bộ tăng cường: 50 kg Kích thước: LWH 357220370	18KV và dưới điện áp cáp, máy phát điện
		00,05Hz,≤ 2,2μF
		00,02Hz,≤ 5,5μF
VLF- 80	80KV	0.1Hz,≤1.1μF	Máy điều khiển: 8 kg Động cơ tăng cường: 90 kg Kích thước: LWH 357240390	35KV và dưới điện áp cáp, máy phát điện

V. Hình kết nối thử nghiệm

1. Đối với cáp XLPE dưới điện áp thử nghiệm 80KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. Đối với máy phát điện dưới 50KV điện áp thử nghiệm
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Chọn mô hình thử nghiệm

1- Để thử nghiệm cáp.

Công thức điện áp đỉnh thử nghiệm: Umax=3U₀,

U₀=Điện áp chỉ số đơn pha của cáp

Thời gian thử nghiệm: 60 phút

2. Đối với máy phát điện

U_{thử nghiệm}=1,414*βKU₀,

U_{thử nghiệm}---- Điện áp thử nghiệm đỉnh 0,1 Hz (kV);

β-------0,1Hz và nhân tương đương điện áp 50Hz, thường lấy 1.2;

K------ Thường là 1,3 cho 1.5, thường dùng 1.5;

Uo----- Đường độ điện áp số (kV) của cuộn dây stator máy phát điện:
