Nguồn gốc: | Ninh Ba, Trung Quốc |
Hàng hiệu: | Ningbo Suntech Power |
Chứng nhận: | ISO9001 |
Số mô hình: | S180 |
Số lượng đặt hàng tối thiểu: | Một đơn vị |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí |
Thời gian giao hàng: | 10-15 ngày làm việc |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 10 bộ / tháng |
Tên sản phẩm: | Máy kiểm tra nhận dạng cáp không được cấp nguồn | ứng dụng: | Nhận dạng trình tự pha cáp điện áp cao |
---|---|---|---|
Điểm nổi bật: | Máy kiểm tra nhận dạng cáp không được cấp nguồn,Máy thử điện áp cao ISO9001,Máy đo trình tự pha cáp |
Máy kiểm tra nhận dạng cáp không điện, nhận dạng cáp, nhận dạng chuỗi pha của cáp điện áp cao
I. Việc giới thiệu sản phẩm

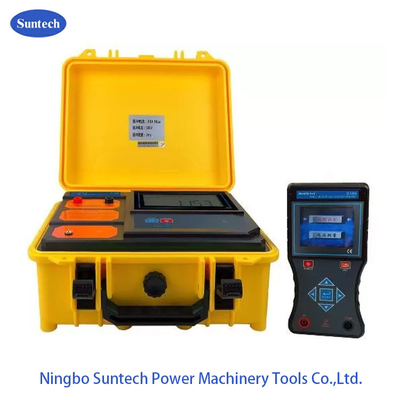

S180 Cable Identifier được thiết kế cho các kỹ sư cáp điện và nhân viên cáp để giải quyết các vấn đề kỹ thuật với nhận dạng cáp.Người dùng có thể xác định chính xác một trong những cáp mục tiêu từ nhiều cáp thông qua các thiết bị, và tránh vô tình cưa cáp hoạt động và gây ra tai nạn nghiêm trọng.Nhận dạng cáp bắt đầu với hoạt động ở cả hai đầu của cáp và phải đảm bảo rằng các số hai ở cả hai đầu của cáp là chính xácBất kể bộ nhớ của nhân viên thực địa đáng tin cậy như thế nào, nó không thể thay thế cho việc xác định các công cụ chuyên nghiệp.Sản phẩm này chỉ phù hợp để xác định tại chỗ các cáp đã bị tắt điện. Nó là nghiêm cấm để kết nối bộ nhận dạng cáp với cáp điện chạy!
Máy phát sử dụng nguyên tắc dòng xung để tiêm tín hiệu dòng xung vào lõi cáp.Dòng điện này tạo ra một trường điện từ xung quanh các cáp mục tiêu để phát hiện và nhận dạng bởi máy thu và kẹp hiện tại linh hoạt. Vì dòng điện là hướng, phát hiện cũng là hướng. máy phát thông qua một thiết kế hộp công cụ đặc biệt tích hợp, sử dụng nhựa polypropylene như là nguyên liệu thô,thêm một chất lấp mới tổng hợp vào một khuôn tiêm, có mật độ nhỏ, sức mạnh, độ cứng, độ cứng, chống mòn, chống nhiệt và hiệu suất cách nhiệt.và máy chủ LCD lớn hiển thị pin còn lại năng lượng trong thời gian thực, và ánh sáng nền màu trắng và tín hiệu động của tín hiệu phát ra rõ ràng trong một cái nhìn.
Máy thu là một thiết bị cầm tay với màn hình LCD màu 3,5 inch hiển thị động thông tin hiện tại có liên quan.phát hiện và xác định tự động thời gian thực của cáp mục tiêu; với chức năng phát hiện điện áp AC, phạm vi AC 0.01V ~ 600V (50Hz / 60Hz).

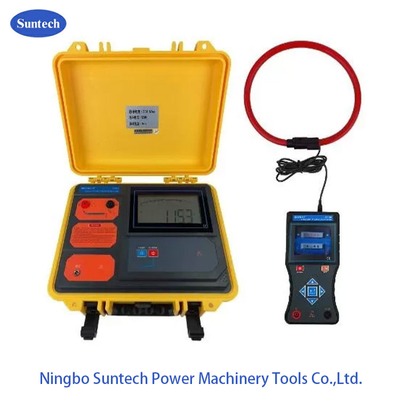

The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. đường kính bên trong của hàm là khoảng 200mm, và cáp φ200mm hoặc ít hơn có thể được kẹp.
Lưu ý đặc biệt: Theo nguyên tắc thiết kế của thiết bị này, bộ nhận dạng cáp chỉ giới hạn trong cáp có cáp mục tiêu là hỏng điện.Vui lòng xác nhận rằng cáp mục tiêu thuộc phạm vi này trước khi sử dụngKhi xác định, bạn cần phải sử dụng cả máy phát và máy thu cầm tay của dụng cụ.
II. Nguyên tắc sản phẩm
III. Đặc điểm kỹ thuật
1.Các điều kiện so sánh và điều kiện làm việc
Nội dung | Điều kiện chuẩn mực | Điều kiện làm việc |
Nhiệt độ môi trường | 23°C±1°C | -10°C-40°C |
Mờ môi trường | 40% 60% | < 80% |
Tần số điện áp đo | 50Hz±1Hz | 10Hz~1000Hz |
Điện áp hoạt động của máy thu
|
7.4V±0.5V | 7.4V±1V |
Điện áp hoạt động của máy phát | 11.1V±0.7V | 11.1V±1.5V |
Điện trường bên ngoài, từ trường | nên tránh | |
Vị trí cáp được thử nghiệm | Các cáp được thử nghiệm là ở gần trung tâm hình học của hàm |
2Thông số kỹ thuật của máy phát
Chức năng | Tạo tín hiệu xung hiện tại; hiển thị điện áp pin còn lại |
Nguồn cung cấp điện | DC 12,6V pin lithium sạc lớn, giao diện sạc DC, sạc đầy trong khoảng 8 giờ hoạt động liên tục |
Chế độ hiển thị | Màn hình LCD lớn hiển thị điện áp pin còn lại, đèn nền màu trắng |
Điện áp xung | 500V |
Điện xung | Tối đa 30A (tùy thuộc vào giá trị kháng vòng lặp) |
Tần số xung |
40 lần/phút
|
Độ rộng xung | 2ms |
Chiều dài đường thử | 3m |
Nhiệt độ hoạt động | -25 ∼60°C |
Điều kiện lưu trữ | -20 °C~50 °C,≤95%RH, không ngưng tụ |
Cấu trúc | 320mm × 275mm × 145mm |
Trọng lượng | 2.5kg |
pin điện | Nhắc nhở pin khi điện áp pin thấp hơn 9,5V |
Khép kín | ≥ 100MΩ giữa đường đo và vỏ vỏ |
Dùng tiêu chuẩn | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3Thông số kỹ thuật của máy thu
Sử dụng | Phát hiện tín hiệu xung hiện tại; đo điện áp biến đổi |
Nguồn cung cấp điện | DC 7.4V pin lithium sạc lớn, giao diện sạc USB, sạc đầy trong khoảng 8 giờ hoạt động liên tục |
Lượng điện | Khoảng 180mA tối đa |
Chế độ hiển thị | 3Màn hình LCD màu thật 0,5-inch, cường độ tín hiệu hiển thị động |
Cấu trúc | Máy chủ: 207mm × 101mm × 45mm |
Clamp dòng linh hoạt: đường kính dây là khoảng 12,5mm | |
Đường kính bên trong cuộn dây có điện áp linh hoạt | φ200mm |
Chiều dài đường dây
|
Chiều dài dẫn dây chuyền linh hoạt: 2m |
Độ dài bút bảng kiểm tra điện áp: 1m (một cho mỗi màu đen và đỏ) | |
Phạm vi phát hiện | Vòng cuộn có thể phát hiện tín hiệu xung với kháng vòng từ 0 Ω đến 2 kΩ. |
Phạm vi thử nghiệm điện áp | AC 0.01V ∼600V ((50Hz/60Hz) |
Độ chính xác kiểm tra điện áp | ± 1% ± 1dgt |
Tỷ lệ phát hiện | Khoảng 1 giây / lần |
Điều chỉnh lợi nhuận | Mức 5, nhấn các phím mũi tên trái và phải để điều chỉnh sự phóng to tín hiệu |
Độ sáng LCD | Nhấn phím mũi tên lên và xuống để điều chỉnh độ sáng của đèn nền LCD |
Tự động tắt | Sau khoảng 15 phút sử dụng điện, đồng hồ tự động tắt để giảm tiêu thụ pin. |
điện áp pin | Khi điện áp pin thấp hơn 6,5V, điện áp pin là thấp và biểu tượng được hiển thị để nhắc nhở pin sạc. |
Nhiệt độ và độ ẩm làm việc | -10 ° C ~ 40 ° C; dưới 80% Rh |
Nhiệt độ và độ ẩm lưu trữ | -10°C-60°C; dưới 70% Rh |
Trọng lượng | Máy chủ:370g ((với pin) |
Clamp hiện tại:172g | |
Khép kín | ≥ 100MΩ giữa đường đo và vỏ vỏ |
Dùng tiêu chuẩn | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

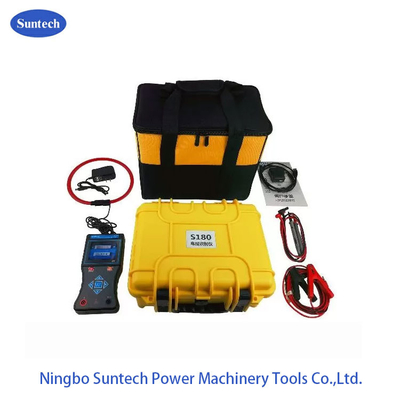

IV. Thành phần
Máy phát 1 bộ
Cảm biến máy thu 1 bộ
Bộ dụng cụ 1 bộ
Dòng thử nghiệm 2 bộ (màu đỏ và đen)
Máy kẹp điện linh hoạt 1 bộ
Bộ sạc USB 9V, cáp sạc 1 bộ
12Bộ sạc 6V 1 bộ
7.4V pin lithium nhóm 1 (trong máy thử)
11.1V pin lithium nhóm 1 (trong máy thử)
Sổ tay, thẻ bảo hành, giấy chứng nhận 1 bộ
