Kiểm tra nhận dạng cáp trực tiếp, nhận dạng cáp, nhận dạng trình tự giai đoạn cáp điện áp cao
I. Việc giới thiệu sản phẩm

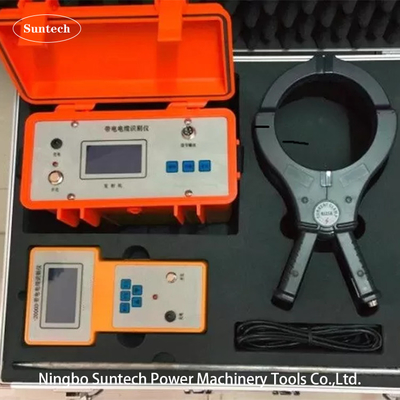

Máy kiểm tra nhận dạng cáp trực tiếp FKSB-2000 được sử dụng để xác định một cáp cụ thể trong một gói cáp trong quá trình lắp đặt cáp điện, di chuyển, bảo trì và xử lý lỗi.Nó có đặc điểm chính xác, vận hành nhanh chóng, đơn giản và phạm vi ứng dụng rộng. Nó là một công cụ thử nghiệm không thể thiếu cho việc xây dựng cáp và bảo trì.
II. Nguyên tắc sản phẩm
Thiết bị bao gồm một máy phát tín hiệu nhận dạng cáp, một máy thu nhận tín hiệu nhận dạng cáp, một cáp truyền và một cáp nhận và một đường kết nối tín hiệu đầu ra.Nó có sức mạnh cao hiện tại xung đầu raCác tính năng nhận tín hiệu tại chỗ rõ ràng, nhẹ và linh hoạt, độ nhạy cao, có thể ngăn chặn hiệu quả nhiễu tần số điện tại chỗ; phán đoán chính xác và nhanh chóng; mạch bảo vệ đáng tin cậy,không sợ mạch ngắn đầu ra; hàm lớn ф150 phù hợp với các khu vực cắt ngang khác nhau Cáp điện; biến áp cách ly công suất cao bên trong,Người vận hành không tiếp xúc trực tiếp với lưới điện. Bảo đảm an toàn cá nhân tuyệt vời. Khi cáp được xác định, không cần phải ngắt kết nối hai đầu của cáp với thiết bị phân phối điện.Cáp có thể được xác định trực tuyến trong khi cáp đang hoạt động, giúp cải thiện hiệu quả xác định và giảm đáng kể các tác động trực tiếp và gián tiếp do mất điện.
Máy phát và máy thu của công cụ nhận dạng cáp trực tiếp FKSB-2000 áp dụng công nghệ mã hóa và giải mã chip duy nhất và công nghệ PSK được sử dụng rộng rãi trong lĩnh vực truyền thông.Một tín hiệu mã hóa giai đoạn với giá trị trung bình là 0 được truyền trên dây chuyền truyền, và máy thu chip đơn trong máy thu lọc tín hiệu nhận được thông qua phần cứng và phần mềm, và sau đó thực hiện nhận dạng pha.Chọn mũi tên phát ra các caliper và các caliper nhận đến đầu cáp. Khi dây chuyền thu giữ một dây cáp, máy đo điện thu hướng phải với một dấu hiệu âm thanh và hình ảnh. Khi kẹp các dây cáp khác, máy đo điện hướng trái,và hướng hiện tại là ngược lại với hướng hiện tại của cáp được xác định, và không có tín hiệu âm thanh và ánh sáng. Điều này thể hiện khả năng của cáp mục tiêu được xác định. Thật dễ dàng để xác định rõ ràng cáp được xác định từ nhiều cáp.Hơn nữa, vì cường độ dòng tín hiệu trên cáp được xác định là giống nhau, các cột thu nhận nhận được cùng cường độ tín hiệu điện từ dọc theo cáp,và cáp được xác định không bị giới hạn bởi chiều dài của cáp được xác định.
III. Đặc điểm
1. Kết hợp chức năng nhận dạng sạc và chức năng nhận dạng phi điện thành một. Nó không chỉ phù hợp cho việc xác định và đánh giá của cáp tắt,nhưng cũng phù hợp để xác định và đánh giá của cáp với điểmHoạt động là cực kỳ đơn giản và thuận tiện để sử dụng.
2Định dạng cáp khác với định dạng thông thường. Nó sử dụng công nghệ truyền thông mới của zui.Máy phát sử dụng công nghệ chip duy nhất để mã hóa và cung cấp năng lượng cho tín hiệu được truyền, và kết nối tín hiệu với cáp. Máy thu trong máy thu nhận tín hiệu. Mã hóa tín hiệu pha và nhận dạng pha.Các cáp mục tiêu được xác định từ một gói lớn của cáp dựa trên * đặc điểm của các đặc điểm giai đoạn tín hiệu trên cáp mục tiêuDo đó, hiệu suất làm việc là đáng tin cậy, và cáp siêu dài cũng có thể được phân biệt chính xác.Thích hợp cho tất cả các loại cáp điện cao và thấp.
IV. Thành phần và chức năng
Số nhận dạng chủ yếu bao gồm sáu phần sau.
1. Máy phát tín hiệu: Một tín hiệu điện từ tần số cao phát ra một lượng điện nhất định, được áp dụng cho một cáp tắt điện hoặc cáp hoạt động được xác định trước và tạo ra dòng điện không đổi trên cáp.
2. Máy thu tín hiệu: Tín hiệu được phát hiện bởi kẹp nối được hiển thị dưới dạng chiều dài lưới, kích thước số và chuông.Người điều hành đưa ra phán đoán dựa trên sức mạnh của tín hiệu nhận được.
3. Máy kẹp nối: được sử dụng để truyền và nhận tín hiệu điện từ (máy kẹp truyền và máy kẹp nhận được sử dụng thay thế).
4Bộ sạc: Được sử dụng để sạc bộ phát tín hiệu và máy thu tín hiệu.
5. Dòng tín hiệu được kết nối trực tiếp: Đây là một đường kẹp kép màu đỏ và đen, được sử dụng để xác định kết nối trực tiếp của cáp hỏng điện.
6. Kết nối pin nối: cho pin nối với máy phát tín hiệu và máy thu tín hiệu
V. Đặc điểm kỹ thuật chính
5.1 Phần máy phát
1. Tín hiệu đầu ra: đầu ra tín hiệu AC sinusoidal của bốn tần số, cụ thể là tần số thấp, tần số trung gian, tần số cao và tần số vô tuyến.
2. Lượng đầu ra: Lượng đầu ra không đổi, thấp, trung bình và cao ba (tối đa không dưới 6).
3Chế độ đầu ra: phương pháp kết nối trực tiếp, phương pháp nối.
4Hiển thị trở ngại: trong vòng 25500 ohm.
5- Đặt tải: tự động.
6. Giao diện hiển thị: màn hình lớn LCD Trung Quốc, màn hình đồ họa, với đèn nền.
7. Nguồn điện: tiêu chuẩn 1st 1.2V pin sạc lại 6 phần, sạc và xả 500 lần.
8- Thời gian chờ: hơn 8 giờ, nhắc nguồn.
9. quá nóng và quá dòng: bảo vệ tự động.
10. Nhiệt độ làm việc: -20 ° C - 50 ° C
11- Khối lượng: 265 × 125 × 210mm
12Trọng lượng: 2 kg
5.2 Phần tiếp nhận
1Tần số nhận: nhận tín hiệu AC sinusoidal của năm tần số khác nhau, cụ thể là tần số thấp, tần số trung gian, tần số cao, tần số vô tuyến, 50HZ.
2Phương thức nhận: Kẹp nối.
3. Giao diện tín hiệu: giao diện kỹ thuật số, chiều dài raster và bộ đệm âm thanh
4. Giao diện hiển thị: màn hình lớn LCD Trung Quốc, màn hình đồ họa, với đèn nền.
5. Kiểm soát tăng: điều chỉnh bằng tay, phạm vi động 000 - 100dB.
6. Chiều dài phát hiện: Khi kết nối dây cáp trực tiếp, chiều dài tối đa là 15KM. Khi nối dây cáp, nối đầu tiên có thể đo 3Km, và nối vô hạn nhiều lần.
7. Nguồn điện: pin sạc 1.2V 6 phần, sạc và xả 500 lần.
8Thời gian chờ: hơn 12 giờ, báo động nguồn.
9. quá nóng và quá dòng: bảo vệ tự động.
10Nhiệt độ làm việc: -20 ° C - 50 ° C.
11- Khối lượng: 126 × 43 × 230mm
12Trọng lượng: 1,0kg
