Nguồn gốc: | Ninh Ba, Trung Quốc |
Hàng hiệu: | Ningbo Suntech Power |
Chứng nhận: | ISO9001 |
Số mô hình: | CTT1000 |
Số lượng đặt hàng tối thiểu: | Một đơn vị |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí |
Thời gian giao hàng: | 10-15 ngày làm việc |
Điều khoản thanh toán: | T/T, L/C |
Khả năng cung cấp: | 10 bộ / tháng |
Tên sản phẩm: | Máy kiểm tra theo dõi cáp | ứng dụng: | Cable Locate Trace And Depth Detection (Cáp tìm dấu vết và xác định độ sâu) |
---|---|---|---|
Woking Freq: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Điện áp tối đa: | Max.200V (giá cao nhất AC) |
Cung cấp điện: | Pin lithium có thể sạc lại tích hợp | Sạc: | Đầu vào AC 100-240V, 50/60Hz, đầu ra DC 8.4V, 2A. |
Trọng lượng: | Máy phát 2,2kg, máy thu 2,2kg | Điều kiện làm việc: | -10--40℃. -10--40oC. Humidity 5-90% RH, Altitude<4500m Độ ẩm 5-90% RH, Độ |
Điểm nổi bật: | Máy kiểm tra theo dõi cáp 500Hz,Máy dò cáp ngầm.,Bộ kiểm tra lỗi cáp 240V |
Thiết bị kiểm tra lỗi cáp, Thiết bị kiểm tra lỗi cáp, Thiết bị kiểm tra cáp
I. Ứng dụng:

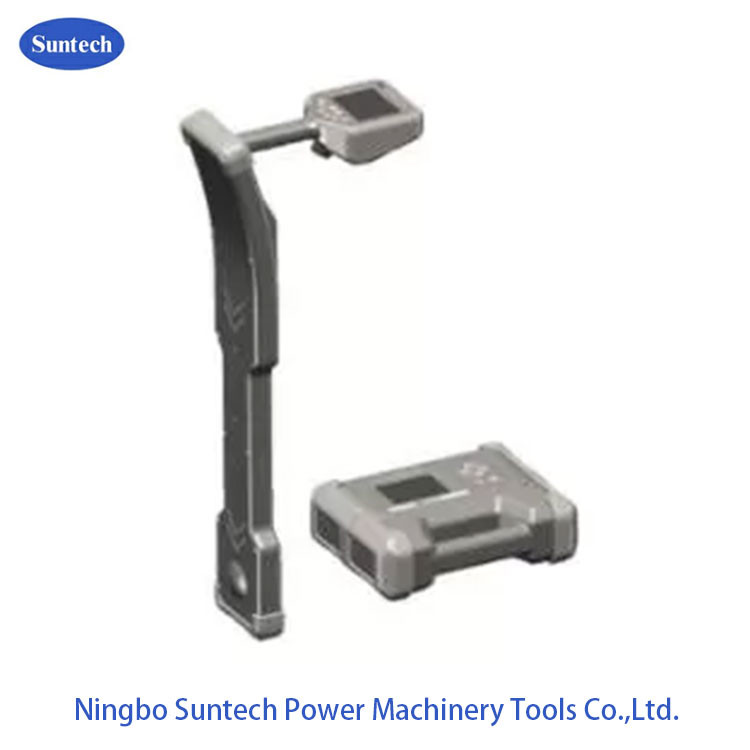

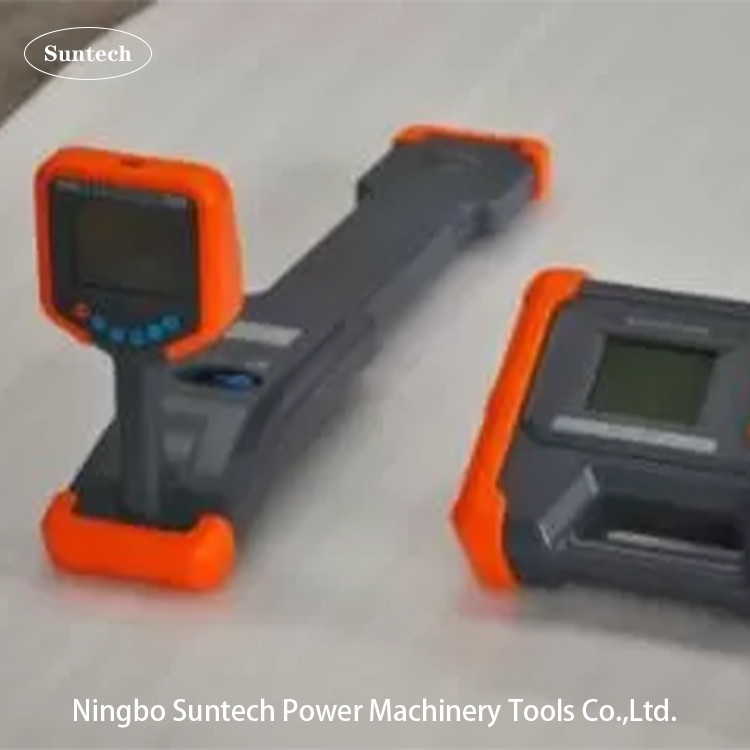

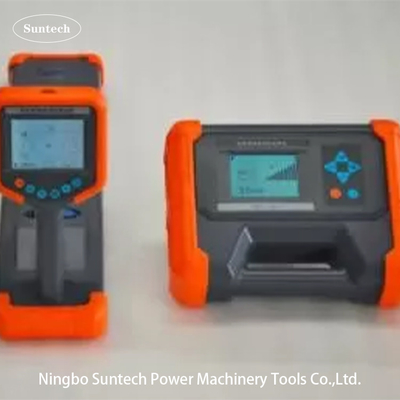

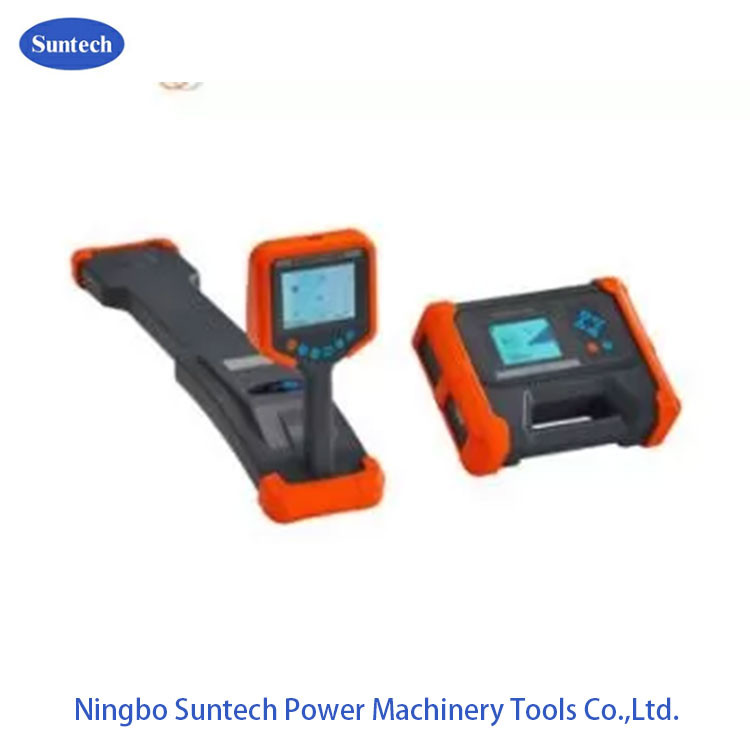

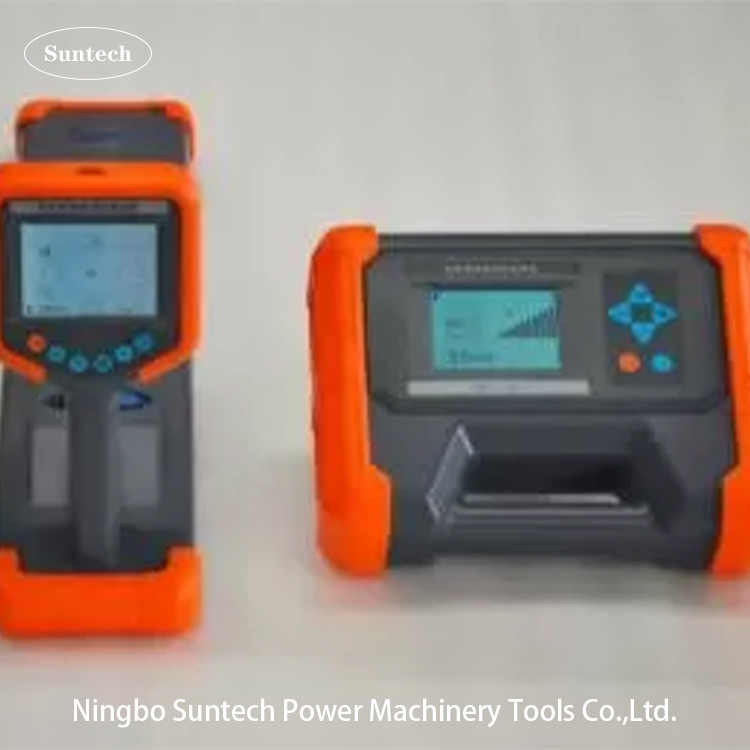

CTT1000 cable tracing tester là một hệ thống phát hiện đường ống dẫn kim loại dưới lòng đất hiệu suất cao bao gồm các máy phát tín hiệu và máy thu. Nó có thể được sử dụng để phát hiện đường dẫn,khảo sát đường ống và đo độ sâu của đường ống kim loại và cáp ngầmNó có thể thực hiện nhận dạng độc đáo với một loạt các phụ kiện được lựa chọn, cũng như hư hỏng cách điện ống và tìm kiếm một số loại lỗi cáp
II. Đặc điểm
Hiển thị la bàn: hiển thị trực quan vị trí đường ống và hướng trái và phải.
Theo dõi các thông báo đúng và sai: đo định hướng hiện tại, theo dõi các thông báo lỗi chính xác, loại bỏ sự can thiệp đường dây (một số tần số).
Độ sâu và các phép đo hiện tại, có thể hiển thị đường cong cường độ tín hiệu lịch sử.
Xử lý lấy mẫu chính xác hoàn toàn kỹ thuật số: ổn định và đáng tin cậy, độ nhạy cực cao, khả năng chống nhiễu mạnh mẽ,có thể ngăn chặn hoàn toàn tần số điện và nhiễu hài hòa của các dây cáp và đường ống chạy liền kề.
Phát hiện cáp chạy: kẹp truyền hiệu suất cao, tín hiệu đầu ra nối tối đa đến cáp chạy.
Xác định cáp / đường ống: Máy kẹp linh hoạt (không cần thiết) dễ sử dụng và cho kết quả nhận dạng rõ ràng; Máy stethoscopes (không cần thiết) có thể được sử dụng khi không thuận tiện sử dụng kẹp.
Tìm lỗi mặt đất: Bộ tăng cường HV (tùy chọn) tăng điện áp đầu ra tối đa lên 1000V, sử dụng khung A (tùy chọn) để xác định vị trí các điểm vỡ cách điện mặt đất của đường ống,không cần phải điều chỉnh 0Mũi tên cho thấy hướng của điểm lỗi.
Tần số phát hiện nhiều lần: phát hiện tích cực và phát hiện thụ động.
Một loạt các đầu ra tín hiệu của máy phát: đầu ra kết nối trực tiếp, đầu ra nối kẹp, cảm ứng bức xạ.
Lượng đầu ra cao của máy phát, nhiều đầu ra có thể điều chỉnh, khớp và bảo vệ trở ngại tự động.
Tập hợp pin lithium ion công suất lớn,
Vỏ cứng, nhẹ và di động.
III. Parameter kỹ thuật
Máy phát
Chế độ đầu ra: đầu ra kết nối trực tiếp, cảm ứng bức xạ, đầu ra nối kẹp (không cần thiết), bộ tăng cường HV xác định lỗi (không cần thiết).
Tần số đầu ra: 640Hz (tần số hợp chất), 1280Hz (tần số hợp chất), 10kHz, 33kHz, 82kHz, 197kHz.
Công suất đầu ra: Max.10W, 10 bánh răng có thể điều chỉnh, khớp kháng cự tự động.
Điện áp đầu ra kết nối trực tiếp: tối đa 150Vpp.
Bảo vệ quá tải và mạch ngắn.
Giao diện người máy: màn hình LCD ma trận 320 x 240 điểm.
Pin tích hợp: pin lithium ion 18650 4 phần, 7,4V, 6,8Ah.
Máy nhận
Chế độ đầu vào: Vòng thu nhập tích hợp, CT kẹp linh hoạt ((tùy chọn), Stethoscope ((tùy chọn), Thiết bị phát hiện lỗi loại A ((tùy chọn).
Tần số nhận:Tần số phát hiện hoạt động cho ống: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Tần số phát hiện thụ động: 50Hz/60Hz và 250Hz/300Hz (có thể được người dùng cấu hình).Tần số phát hiện RF thụ động: tần số trung tâm lần lượt là 10kHz, 33kHz, 82kHz.
Chế độ phát hiện ống: Phương pháp đỉnh rộng, phương pháp đỉnh hẹp, phương pháp Sound Valley.
Chế độ nhận dạng cáp: CT có kẹp linh hoạt ((tùy chọn) nhận dạng tự động và đo dòng điện, nhận dạng stethoscope ((tùy chọn).
Màn hình LCD 320*240, hiển thị phạm vi tín hiệu, hướng trái / phải, chỉ báo đúng / sai, đường cong lịch sử về cường độ tín hiệu, độ sâu, dòng và kết quả.
Pin tích hợp, 2 phần 18650 pin lithium ion, 7.4V, 3.4Ah.
Các loại khác
Kích thước: Máy phát 280*220*90mm Máy thu 680*277*120mm
Trọng lượng: máy phát 2,3kg, máy thu 2,0kg.
Bộ sạc: đầu vào AC100-240V, 50/60Hz, đầu ra DC 8.4V,2A/3A.
Điều kiện làm việc: Nhiệt độ -10-40 °C, độ ẩm 5-90% RH, độ cao <4500m.
IV. Phụ kiện tiêu chuẩn
Không, không. | Tên | Hình vẽ và hướng dẫn | Qty. |
1 | Cáp kết nối đầu ra máy phát | 1 | |
2 | Máy khoan nối đất | 2 | |
3 | Đường nối nối đất | 1 | |
4 | Bộ sạc | Tiêu chuẩn T, máy phát và máy thu phải được sạc riêng biệt | 2 |
V. Thiết bị phụ kiện tùy chọn (Xác định khi đặt hàng)
Không, không. | Tên | Hình vẽ và hướng dẫn |
1 | Cáp kết nối cho phụ kiện máy thu. | Máy cắm 6 lõi màu xanh |
2 | Cáp kết nối cho phụ kiện máy phát. | Máy cắm 5 lõi màu đỏ |
3 | CT kẹp cho máy phát | |
4 | CT linh hoạt cho máy thu | |
5 | Một khung | |
6 | Máy tăng cường HV phát hiện lỗi | |
7 | Stethoscope thu nhỏ | |
8 | Stethoscope thân dài | |
9 | Dây dò cho ống dò thân dài |
