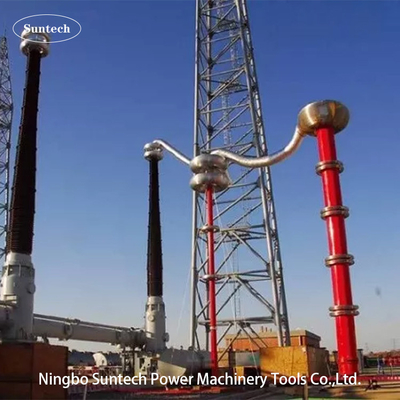

Hệ thống thử nghiệm cộng hưởng AC tần số biến đổi Bộ thử nghiệm điện áp cao cho trạm phụ UHV hoặc GIS

III. Nguyên tắc kiểm tra:


VF: Nguồn năng lượng tần số biến T: Chuyển biến kích thích
L: Lực phản ứng thử nghiệm Cx: Thiết bị được thử nghiệm MOA1: Máy chặn sét
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp))


IV. Dữ liệu kỹ thuật chung:

1. Chế độ thử nghiệm hệ thống: cộng hưởng hàng loạt với tần số biến đổi
2. Mô hình hệ thống: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
3. Nguồn điện đầu vào: 380 ± 10% ((ba pha),50Hz/60Hz
4. Số lượng lò phản ứng thử nghiệm HV: 4 chiếc
5. Năng lượng đầu ra: 4000kVA
6. Điện áp đầu ra: 200KV,400KV,600KV,800KV,1000KV
7. Max Test voltage: không quá200KV, 400KV, 600KV, 800KV, 1000KV
8. Điện lượng đầu ra định số: 4A /một phần hoặc theo loạt;16A hoặc 20A song song
9. Phạm vi tần số quy định: 20Hz-300Hz
10. Output Resonance voltage waveform: sóng sinus
11. THD của dạng sóng đầu ra: ≤ 1%
12. Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
13. Chu kỳ hoạt động: 60 phút tùy chọn trong điều kiện hoạt động hiện tại dưới mức định giá;
14. Nhân tố chất lượng của bộ thử nghiệm: Q≥60
15. Nhiệt độ tăng: Ít hơn 65K dưới dòng điện định số khi hoạt động trong chu kỳ hoạt động;
16. Mức tiếng ồn: Không quá 70B
17. Cấu trúc lò phản ứng: loại chìm dầu, loại xi lanh ống epoxy;

V. Đặc điểm kỹ thuật và lợi thế

• Thiết kế mô-đun, có khả năng kết nối hàng loạt song song của các lò phản ứng, phạm vi ứng dụng rộng.
• Phạm vi tần số hoạt động:20-300Hz
• Giá trị yếu tố chất lượng cao:Q ≥ 100 ((khi f = 20Hz) công suất nhiệt lớn, tăng nhiệt độ thấp, dài
• liên tục của thời gian thực hiện
• Thích hợp cho thử nghiệm thực địa với kích thước và trọng lượng nhỏ hơn các bộ biến áp thử nghiệm thông thường.
• Hình sóng điện áp đầu ra là sóng sinus, yếu tố lệch hình sóng ≤ 1%
• Thiết bị này có thể được trang bị với xe thử nghiệm đặc biệt và thùng chứa cùng nhau
• Thiết kế miễn phí PD tùy chọn.

VI. Bảng phần mềm đo và điều khiển chính như sau:

VII.Các phụ kiện

• Hộp phụ kiện để lưu trữ phụ kiện
• Các dây cáp đầu vào của nguồn điện
• Cáp đầu ra của nguồn điện
• Các dây dẫn đầu ra của bộ biến áp kích thích
• Cáp nối đất hệ thống
• Cáp song song của lò phản ứng
• Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
• Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
• Cơ sở hỗ trợ cho bộ chia
• Vòng corona cho lò phản ứng thử nghiệm và bộ chia
• Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

VIII. Mô hình điển hình khác

1 Đối với GIS lớp 123KV ~ 300KV thử nghiệm AC hypot tại chỗ

2Đối với GIS lớp 145KV ~ 362KV trên địa điểm thử nghiệm AC hypot

3 Đối với170KV ~ 550KV lớp GIS tại chỗ AC hypot thử nghiệm

4 Đối với123KV ~ 800KV lớp GIS tại chỗ AC hypot thử nghiệm

IX. Bảng tiêu chuẩn thử nghiệm cách nhiệt tại chỗ từ IEC 62271-203:2011 cho HV GIS
