Hệ thống thử nghiệm cộng hưởng 380V AC Điện tần số cộng hưởng đơn vị điều khiển thông minh

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ninh Ba, Trung Quốc
Hàng hiệu:	Ningbo Suntech Power
Chứng nhận:	ISO9001
Số mô hình:	Dòng CHX-(L)

Thanh toán:

Số lượng đặt hàng tối thiểu:	Một đơn vị
Giá bán:	Negotiable
chi tiết đóng gói:	Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí
Thời gian giao hàng:	45-65 ngày làm việc
Điều khoản thanh toán:	T/T, L/C
Khả năng cung cấp:	4 đơn vị/2 tháng

Tiếp xúc

Chi tiết sản phẩm

Sử dụng:	Đơn vị đo lường và điều khiển cho mạch thử nghiệm điện áp AC cộng hưởng điện tần.	Ưu điểm:	Bảo vệ tốt nhất và chức năng giám sát tốt nhất
cách vận hành:	Cách điều khiển kép, điều khiển máy tính PLC hoặc điều khiển nút thủ công	Đặc biệt cho:	Thay Thế Console Truyền Thống Cũ Để Tăng Hiệu Quả
Max.Control Voltage:	Không giới hạn, thực hiện theo đơn đặt hàng	Max.Control hiện tại:	Không giới hạn, thực hiện theo đơn đặt hàng
kiểm tra độ chính xác:	Không ít hơn 1,5%	Cung cấp điện:	380V, 50/60Hz, 1 pha
Điểm nổi bật:	Đơn vị điều khiển cộng hưởng AC 380V , Đơn vị điều khiển thông minh cộng hưởng tần số điện , Hệ thống thử nghiệm cộng hưởng AC PLC

Bộ thử nghiệm điện áp có tần số điện năng AC Resonant chịu áp suất, đơn vị điều khiển thông minh có tần số điện năng

I. Mô tả sản phẩm:

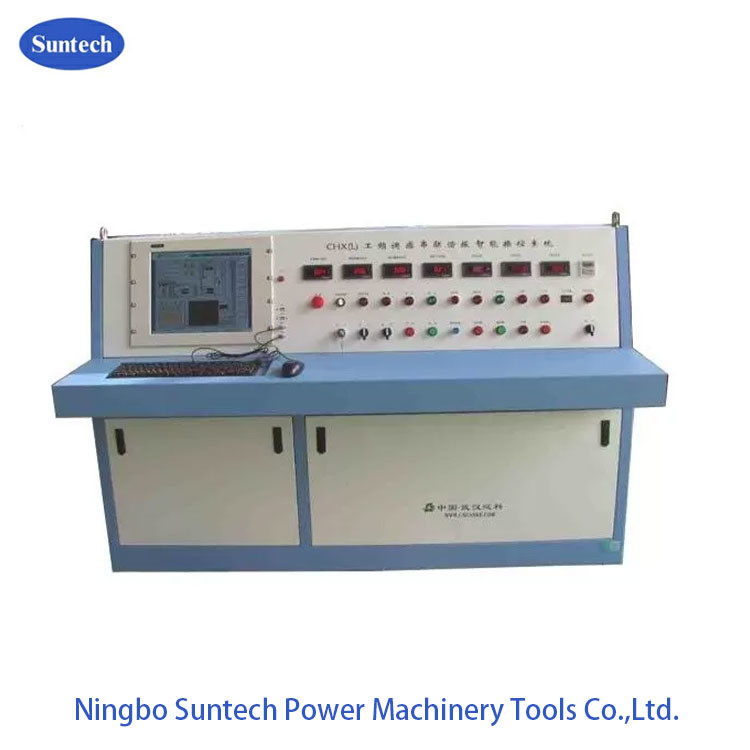

Hệ thống điều khiển thông minh cộng hưởng tần số công suất loạt CHXT (L), dựa trên hệ thống điều khiển bằng tay, được thực hiện bởi IPC với điều khiển PLC, đặt hoạt động, điều khiển,giám sát và bảo vệ trong một trong các hệ thống điều khiển thông minh.

Kết hợp với hệ thống cộng hưởng dòng tần số điện, hệ thống này có thể hoàn thành hoàn toàn tự động AC điện áp chịu thử nghiệm cho các đơn vị sản xuất khác nhau, lắp ráp tụ, cáp điện và GIS,CT, cách điện, công cụ cách điện, thanh bus và v.v. trong các nhà sản xuất thiết bị điện

II. Ứng dụng và sử dụng

Đơn vị đo lường và điều khiển cho mạch thử điện áp cộng hưởng AC điện tần.
Thay thế bảng điều khiển truyền thống cũ để tăng hiệu quả của thử nghiệm điện áp cao và tăng cường giám sát và bảo vệ trong thử nghiệm điện áp kháng cộng hưởng.

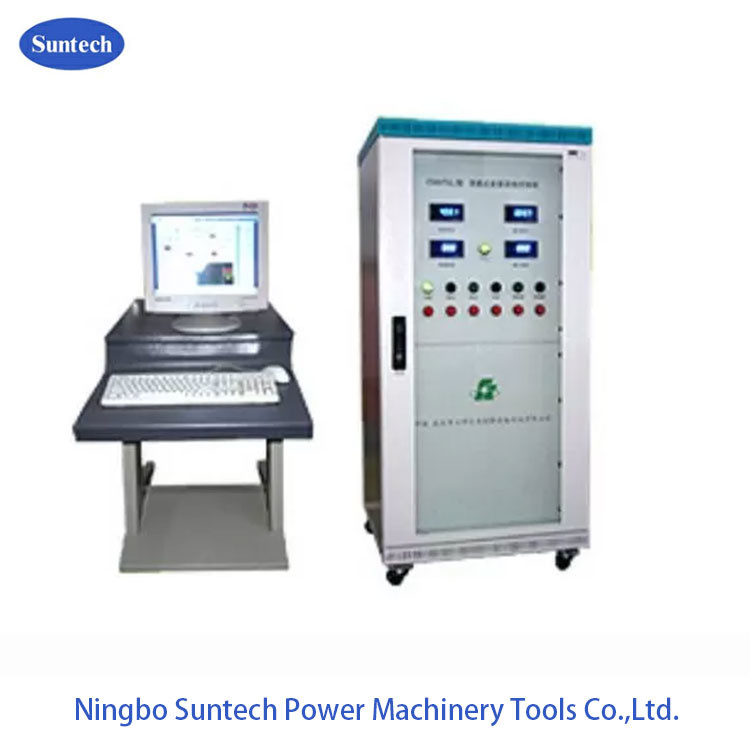

III. Các thành phần chính của đơn vị:

Bộ điều khiển cộng hưởng thông minh
Tủ điều chỉnh điện áp
Máy tính PLC (được thiết kế tích hợp hoặc thiết kế bố trí bên ngoài, tùy chọn)
Nhóm cáp kết nối
Đèn báo động bên ngoài

IV. Chức năng chính:

1Chức năng thao túng hoàn hảo:

Chức năng tự động thử nghiệm có thể lập trình
Tìm kiếm điểm cộng hưởng tự động
Chức năng theo dõi điểm cộng hưởng trong quá trình bước lên
Chức năng giới hạn HV
Chức năng theo dõi trong khi điện áp chịu đựng
Sự can thiệp bằng tay bất cứ lúc nào trong quá trình thử nghiệm tự động
Điều khiển biến của tốc độ tăng dần với phạm vi tốc độ 2 ~ 5Kv/s

2- Chức năng đo ngày và hiển thị

Các mục hiển thị:

1 Điện áp điện, dòng điện;

2 Điện áp đầu ra, dòng điều chỉnh điện áp;

3Tăng áp phía HV;

4 Khả năng thoát của lõi sắt;

5 Giá trị Q;

6 Giá trị COSø mức độ hài hòa;

7u→t đường cong.

3. tự kiểm tra cho trạng thái thực và chức năng hiển thị

Hiển thị thao tác của riêng nó là để tạo điều kiện cho người dùng để theo dõi. Trong quá trình thử nghiệm, nó sẽ tự động theo dõi tình hình chạy bởi PLC, và một khi bất kỳ lỗi nào nó dừng lại để xử lý.

4Chức năng bảo vệ

Phân biệt truyền thông bằng sợi quang
Bảo vệ flashover
Bảo vệ điện áp quá cao
HV lấy mẫu mất bảo vệ
Bảo vệ giới hạn HV
Bảo vệ phanh khẩn cấp

5.Chức năng quản lý dữ liệu

Cơ sở dữ liệu trong hệ thống có thể giữ lại các dữ liệu thử nghiệm lịch sử khác nhau. Tìm kiếm linh hoạt và đơn giản giúp người dùng đánh giá tình trạng của đối tượng thử nghiệm trên dữ liệu lịch sử và tạo tệp đối tượng thử nghiệm.

V. Dữ liệu kỹ thuật chung:

Chế độ mạch cộng hưởng: cộng hưởng hàng loạt với cảm ứng biến
Mô hình hệ thống: được sản xuất theo yêu cầu
Nguồn điện đầu vào: 380±10% ((một pha),50Hz/60Hz
Công suất sản xuất định danh: được sản xuất theo yêu cầu
Điện áp tiêu chuẩn:được sản xuất theo yêu cầu
Điện lượng đầu ra: được sản xuất theo yêu cầu
Reg. Phạm vi tần số: 50/60Hz
Output Resonance voltage waveform: sóng sinus thuần túy
THD của dạng sóng đầu ra: ≤ 1%
Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
Chu kỳ hoạt động: 180 phút trong điều kiện hoạt động dưới mức hiện tại;
Mức tiếng ồn: Không quá 65dB
Cấu trúc lò phản ứng: ngâm dầu với loại bể sắt,động lực điều chỉnh

VI. Mô tả chức năng

Chức năng điều khiển và chỉ định từ xa cho khoảng cách lõi sắt của lò phản ứng:Cảm biến khoảng cách được lắp đặt trong lò phản ứng, trực tiếp đọc khoảng cách lõi sắt trên bảng điều khiển để hướng dẫn hoạt động.Chuyển đổi giới hạn khoảng cách và chỉ báo cũng được cài đặt.
Chức năng tự động xuống khi thời gian chịu đựng đã hết: Thời gian đồng bộ hóa sử dụng bộ đếm số. Khi thời gian chịu đựng đã hết, hệ thống sẽ tự động xuống.
Chặn vị trí bằng không, chức năng tăng cường khởi động bằng không: Với chức năng giới hạn bằng không. Nếu bộ điều chỉnh điện áp không ở vị trí bằng không, thì nút đầu ra HV không thể đóng,đảm bảo hệ thống tăng lên từ 0.
Bảo vệ hiện tại: Hệ thống là với rơle hiện tại, có hiệu suất chống nhiễu cao, hành động nhanh, bảo vệ đối tượng thử nghiệm chống lại thiệt hại hiện tại.
Chức năng bảo vệ điện áp quá cao và vật thể thử nghiệm flash-over: Hệ thống này sử dụng bảng bảo vệ điện tử quá cao và flash-over, bảo vệ vật thể thử nghiệm chống lại điện áp quá cao và flash-over.Nó rất nhanh., ổn định và đáng tin cậy, vượt qua sự bất ổn, sự riêng biệt lớn và điều chỉnh không thuận tiện của điện áp bảo vệ khoảng cách hình cầu.màn hình số, mà là trực tiếp, thuận tiện và chính xác. bảo vệ flash-over lấy mẫu sự cố biến thể của phát điện tín hiệu giảm trễ, so sánh nó với tín hiệu cơ bản và xác định.Nó có độ chính xác cao., tránh sự sai lầm di chuyển có thể do sự cố biến thể của sự chậm trễ tăng lên.
Chức năng giám sát thời gian thực cho dữ liệu thử nghiệm: Nó có thể giám sát điện áp bên HV, dòng điện và điện áp bên LV, dòng điện, trực tiếp hơn xem trạng thái thử nghiệm.
Hiển thị kỹ thuật số cộng hưởng mạch và chức năng khóa khi không cộng hưởng và tăng cường:
Nó có thể trực tiếp hiển thị trạng thái cộng hưởng của hệ thống theo yếu tố công suất. Nếu hệ thống không ở điểm cộng hưởng, nó phải nhấn nút đóng để tăng lên. Khi hệ thống được điều chỉnh để cộng hưởng,thả nút đóng, nhấp vào nút step up/down để step up hoặc step down.
Chặn khẩn cấp:  Bước vào  Bước vào nút phanh khẩn cấp Khi có điều kiện bất thường trong quá trình thử nghiệm, bấm nút này.nguồn điện chính sẽ bị ngắt ngay lập tức để bảo vệ sự an toàn của nhân viên thử nghiệm và thiết bị.
