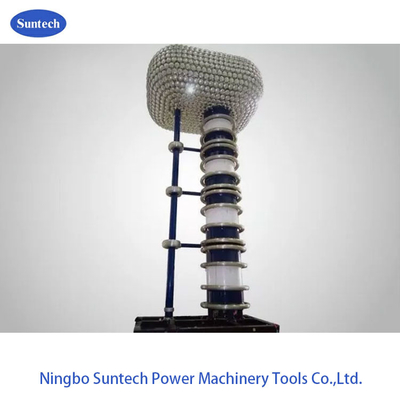

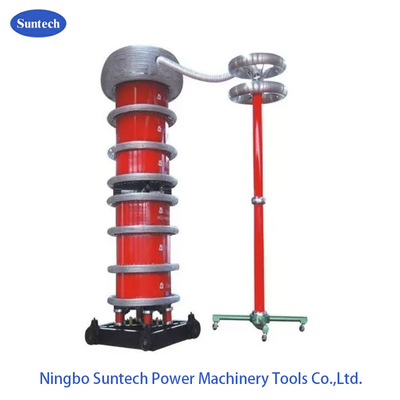

Hệ thống thử nghiệm cộng hưởng AC tần số điện cho EHV CVT và CB thử nghiệm thường xuyên

V. Dữ liệu kỹ thuật chung:

1. Chế độ mạch cộng hưởng: cộng hưởng hàng loạt với cảm ứng biến
2. Mô hình hệ thống: được sản xuất theo yêu cầu
3. Nguồn điện đầu vào: 380±10% ((một pha),50Hz/60Hz
4. Công suất sản xuất định danh: được sản xuất theo yêu cầu
5. Điện áp đầu ra: không quá 800KV
6. Điện lượng đầu ra: được sản xuất theo yêu cầu
7. Nồng độ PD: không quá 10pC
8. Reg. Phạm vi tần số: 50/60Hz
9. Output Resonance voltage waveform: sóng sinus thuần túy
10. THD của dạng sóng đầu ra: ≤ 1%
11. Mức độ cách nhiệt: dưới 1,1 lần và duy trì 1 phút, bình thường
12. Chu kỳ hoạt động: 30 phút dưới điều kiện hoạt động hiện tại;
13. Nhân tố chất lượng của bộ thử nghiệm: Q≥30;
14. Nhiệt độ tăng: Ít hơn 65K trong 30 phút hoạt động hiện tại;
15. Mức tiếng ồn: Không quá 65dB
16. Cấu trúc lò phản ứng: ngâm dầu với loại bể sắt,động lực điều chỉnh

1. Năng lượng phản ứng hoàn toàn bù đắp, sức mạnh của thiết bị và sức mạnh chỉ dưới 1/10 của thiết bị đo; với khối lượng nhỏ hơn và nhẹ hơn so với thiết bị có cùng công suất.
2. Với công suất đầu ra lớn và công suất năng lượng nhỏ, chi phí thấp, dễ vận hành và giữ an toàn.
3. Vòng điện lọc hiện tại điển hình, sự biến dạng điện áp đầu ra (THD) rất nhỏ
4. Điện mạch ngắn sau khi flashover hoặc hỏng chỉ nhỏ hơn 1/10 (1/Q) của dòng đo, có thể ngăn ngừa hiệu quả thiệt hại đến điểm lỗi sau khi hỏng.
5. Tự động thổi theo vòng cung sau khi flashover, nó là một quá trình dài và ổn định để phục hồi điện áp cộng hưởng hàng loạt, an toàn.

VII. Chức năng

1. Chức năng điều khiển và chỉ định từ xa cho khoảng cách lõi sắt của lò phản ứng:Cảm biến khoảng cách được lắp đặt trong lò phản ứng, trực tiếp đọc khoảng cách lõi sắt trên bảng điều khiển để hướng dẫn hoạt động.
2. Chức năng giảm tự động khi thời gian chịu đựng đã hết:Khi thời gian chịu đựng hết, hệ thống sẽ tự động tắt.
3. Vị trí không đóng, không bắt đầu tăng chức năng:Nếu bộ điều chỉnh điện áp không ở vị trí không, thì nút đầu ra HV không thể đóng, đảm bảo hệ thống tăng từ không.
4. Bảo vệ quá điện:Hệ thống là với quá hiện tại rơle, đó là của cao chống nhiễu, hành động nhanh chóng, bảo vệ đối tượng thử nghiệm chống lại quá hiện tại thiệt hại.
5. Điện áp quá cao và ánh sáng đối tượng thử nghiệmvề chức năng bảo vệ:Hệ thống này sử dụng bảng bảo vệ điện tử quá điện áp và flash-over, bảo vệ đối tượng thử nghiệm chống lại quá điện áp và flash-over.sự kín đáo lớn và điều chỉnh không thuận tiện của điện áp bảo vệ khoảng cách hình cầuCác thiết lập bảo vệ điện áp là điều chỉnh bằng tay, hiển thị kỹ thuật số, mà là trực tiếp, thuận tiện và chính xác.Bảo vệ flash-over lấy mẫu sự cố biến thể của tín hiệu xả chậm giảm, so sánh nó với tín hiệu cơ bản và xác định. nó là chính xác cao, tránh các sai lầm di chuyển có thể do sự thay đổi ngẫu nhiên của sự chậm trễ tăng lên.
6. Chức năng giám sát thời gian thực cho dữ liệu thử nghiệm:Nó có thể theo dõi điện áp bên HV, dòng điện và điện áp bên LV, dòng điện, trực tiếp hơn xem tình trạng thử nghiệm.
7. Hiển thị kỹ thuật số cộng hưởng mạch và chức năng khóa khi không cộng hưởng và tăng cường:
8. Nó có thể trực tiếp hiển thị trạng thái cộng hưởng của hệ thống theo yếu tố công suất. Nếu hệ thống không ở điểm cộng hưởng, nó phải nhấn nút đóng để tăng lên. Khi hệ thống được điều chỉnh để cộng hưởng,thả nút đóng, nhấp vào nút step up/down để step up hoặc step down.
9. Ngừng khẩn cấpKhi có điều kiện bất thường trong quá trình thử nghiệm, nhấn nút này.nguồn điện chính sẽ bị ngắt ngay lập tức để bảo vệ sự an toàn của nhân viên thử nghiệm và thiết bị.

VIII.Các phụ kiện

• Hộp phụ kiện để lưu trữ phụ kiện
• Cáp kết nối của bảng điều khiển và bộ điều chỉnh điện áp
• Cáp kết nối của bộ điều khiển điện áp và biến áp kích thích
• Các dây dẫn đầu ra của bộ biến áp kích thích
• Cáp nối đất hệ thống
• Cáp song song của lò phản ứng
• Đường dây đầu ra HV ((động cơ phản ứng để chia, bộ chia cho đối tượng thử nghiệm)
• Đường dây đo HV (các dây dẫn đầu ra tín hiệu của bộ chia điện áp)
• Một báo cáo thử nghiệm cuối cùng, một Chứng chỉ chất lượng, một hướng dẫn sử dụng và một danh sách đóng gói được cung cấp.

IX. Mô hình tùy chọn
