Nguồn gốc: | Ninh Ba, Trung Quốc |
Hàng hiệu: | Ningbo Suntech Power |
Chứng nhận: | ISO9001 |
Số mô hình: | CHX-3000KVA/150KV |
Số lượng đặt hàng tối thiểu: | Một đơn vị |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu có khử trùng miễn phí |
Thời gian giao hàng: | 25~35 ngày làm việc |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 10 bộ / 2 tháng |
Nguyên tắc kiểm tra: | Vòng mạch cộng hưởng tần số biến đổi | Sử dụng: | AC chịu thử điện áp cho cáp HV hoặc GIS |
---|---|---|---|
Công suất tối đa: | 3000KVA hoặc OEM | Điện áp tối đa: | 150KV hoặc OEM |
Tần suất kiểm tra: | 20-300Hz | chu kỳ nhiệm vụ: | 60 phút hoặc OEM |
kiểm tra độ chính xác: | Không ít hơn 1,5% | đặc biệt cho: | Thử nghiệm tại chỗ đối với cáp HV XLPE dài và GIS |
tiêu chuẩn kiểm tra: | IEC 60060-1:2010;IEC 60840:2011 Và IEC 62067:2011 Đối với cáp XLPE | ||
Điểm nổi bật: | Thiết bị thử nghiệm cáp 3000KVA,Thiết bị kiểm tra cáp XLPE,Thiết bị thử nghiệm cáp XLPE Hv |

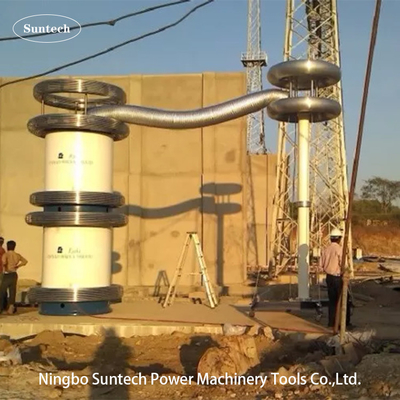

Phân âm tần số biến đổi Chống lò phản ứng thử nghiệm điện áp cho cáp dài HV XLPE
I. Ứng dụng:
Các lò phản ứng thử nghiệm điện áp cao là HV tăng cường hoặc máy phát điện trong mạch điện áp chịu cộng hưởng tần số biến, nó có dung lượng lớn và HV cho một mảnh với chất lượng cao hơn yếu tố putput.nó đặc biệt cho các thử nghiệm cáp điện áp cao XLPE với khoảng cách dài hơn .
Công ty Fanke có thể hoàn thành thiết kế và sản xuất hàng hóa theo tất cả các loại yêu cầu của khách hàng như loại xi lanh và loại thùng sắt.
Các lò phản ứng thử nghiệm có thể được sản xuất để là 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV cho mỗi bộ phận điện áp định giá theo phạm vi đối tượng được thử nghiệm khác nhau hoặc khách hàng yêu cầu.dòng điện định số của mỗi lò phản ứng HV có thể là 1 ~ 5A10A, 15A, 20A, 25A, 30A.
II. Hình nguyên tắc thử nghiệm:
VF: Nguồn cung cấp điện tần số biến đổi là phần điều khiển và đo trong mạch thử nghiệm.
T: Chuyển biến kích thích cung cấp điện áp kích thích cho lò phản ứng thử nghiệm HV
L: Lực phản ứng thử nghiệm là cảm ứng cộng hưởng trong mạch LC và tạo ra điện áp thử nghiệm
Cx: Thiết bị được thử nghiệm
MOA1: Lightning Arrestor là phần bảo vệ trên bộ biến áp kích thích
C1,C2: Bộ chia điện áp ((C1 là cánh tay điện áp cao,C2 là cánh tay điện áp thấp)) là phần đo điện áp HV
III. Dữ liệu kỹ thuật chung:
IV.Các phụ kiện
V. Mô hình điển hình của lò phản ứng thử nghiệm
1 Mô hình tùy chọn cho đường dây XLPE lớp 132KV thử nghiệm điện áp tại chỗ
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số | Ứng dụng tối đa |
CHX-775KVA/155KV | 155KV | 5A | 775KVA | Cáp 132kV≤1km |
CHX-1550KVA/155KV | 155KV | 10A | 1550KVA | Cáp 132kV≤2km |
CHX-2325KVA/155KV | 155KV | 15A | 2325KVA | Cáp 132kV≤3km |
CHX-3100KVA/155KV | 155KV | 20A | 3100KVA | Cáp 132kV≤4km |
CHX-3875KVA/155KV | 155KV | 25A | 3875KVA | Cáp 132kV≤5km |
CHX-7750KVA/155KV | 155KV | 50A | 7750KVA | Cáp 132kV≤10km |
CHX-12400KVA/155KV | 155KV | 80A | 12400KVA | Cáp 132kV≤16km |
CHX-15500KVA/155KV | 155KV | 100A | 15500KVA | Cáp 132kV≤20km |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
Lưu ý:Được thử nghiệm lớp điện áp cáp ≤ 132kV, 0,25uF/km
2 Mô hình tùy chọn cho thử nghiệm điện áp tại chỗ cho cáp XLPE lớp 230KV
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số | Ứng dụng tối đa |
CHX-2020KVA/255KV | 255KV | 8A | 2020KVA | Cáp 220~230kV≤1km |
CHX-4080KVA/255KV | 255KV | 16A | 4080KVA | Cáp 220~230kV≤2km |
CHX-6120KVA/255KV | 255KV | 24A | 6120KVA | Cáp 220~230kV≤3km |
CHX--8160KVA/255KV | 255KV | 32A | 8160KVA | Cáp 220~230kV≤4km |
CHX--10200KVA/255KV | 255KV | 40A | 10200KVA | Cáp 220~230kV≤5km |
CHX--20400KVA/255KV | 255KV | 80A | 20400KVA | Cáp 220~230kV≤10km |
CHX--25500KVA/255KV | 255KV | 100A | 25500KVA | Cáp 220~275kV≤12.5km |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
Lưu ý:Được thử nghiệm lớp điện áp cáp ≤ 230kV, 0,25uF/km
3 Mô hình tùy chọn cho dây cáp XLPE lớp 330KV chịu thử điện áp tại chỗ
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số | Ứng dụng tối đa |
CHX-3500KVA/350KV | 350KV | 10A | 3500KVA | Cáp 330kV≤1km |
CHX-7000KVA/350KV | 350KV | 20A | 7000KVA | Cáp 330kV≤2km |
CHX-10500KVA/350KV | 350KV | 30A | 10500KVA | Cáp 330kV≤3km |
CHX-14000KVA/350KV | 350KV | 40A | 14000KVA | Cáp 330kV≤4km |
CHX-21000KVA/350KV | 350KV | 60A | 21000KVA | Cáp 330kV≤5km |
CHX-28000KVA/350KV | 350KV | 80A | 28000KVA | Cáp 330kV≤10km |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
Lưu ý:Được thử nghiệm lớp điện áp cáp ≤ 330kV, 0,25uF/km
4 Mô hình khác tùy chọn cho cáp XLPE dài chịu thử điện áp tại chỗ
Mô hình | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số |
Ứng dụng (Bắt đầu từ 20Hz) |
CHX-2600KVA/130KV | 130KV | 10A,20A | 1300KVA | Đối với U0=64KV và dưới cáp |
CHX-3000KVA/150KV | 150KV | 10A, 20A | 3000KVA | Đối với U0=87KV và dưới cáp |
CHX-10000KVA/250KV | 250KV | 20A, 40A | 10000KVA | Đối với U0=127KV và dưới cáp |
CHX-20000KVA/250KV | 250KV | 20A, 80A | 20000KVA | Đối với U0=127KV và dưới cáp |
CHX-21000KVA/350KV | 350KV | 20A, 60A | 21000KVA | Đối với U0= 230KV và dưới cáp |
CHX-42000KVA/350KV | 350KV | 20A, 80A | 42000KVA | Đối với U0= 230KV và dưới cáp |
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
Lưu ý: Điện áp thử nghiệm cáp XLPE được xem là 1,7U0
5 Mô hình tùy chọn cho cáp lớp HV hoặc EHV và GISXét nghiệm AC hypot tại chỗ
Model | Điện áp định số | Điện lượng đầu ra định số | Công suất sản xuất định số |
Ứng dụng (Bắt đầu từ 20Hz) |
CHX-2600KVA/130KV,260KV | 130KV,260KV | 20A@130KV | 2600KVA |
Đối với U0=cáp 64KV Đối với GIS lớp 72,5KV |
10A@260KV |
Đối với U0=127KV cáp Đối với GIS lớp 145KV |
|||
CHX-9000KVA/150KV,300KV | 150KV, 300KV | 60A@150KV | 9000KVA |
Đối với U0=cáp 87KV Đối với GIS lớp 72,5KV |
30A@300KV |
Đối với U0=160KV cáp Đối với GIS lớp 170KV |
|||
CHX-10000KVA/250KV,500KV | 250KV,500KV | 40A@250KV | 10000KVA |
Đối với U0=127KV cáp Đối với GIS lớp 145KV |
20A@500KV |
Đối với U0=290KV cáp Đối với GIS lớp 362KV |
|||
CHX-20000KVA/250KV,500KV | 250KV,500KV | 80A@250KV | 20000KVA |
Đối với U0=127KV cáp Đối với GIS lớp 145KV |
40A@500KV |
Đối với U0=290KV cáp Đối với GIS lớp 362KV |
|||
CHX-21000KVA/350KV,700KV | 350KV, 700KV | 60A@350KV | 21000KVA |
Đối với U0=190KV cáp Đối với GIS lớp 170KV |
30A@700KV |
Đối với U0=290KV cáp Đối với GIS lớp 550KV |
|||
Yêu cầu đặc biệt có thể được thực hiện theo lệnh |
VI. Bảng tiêu chuẩn thử nghiệm tại chỗ từ IEC 60840:2011 và IEC 62067:2011 cho cáp XLPE
VII. Bảng tiêu chuẩn thử nghiệm cách nhiệt tại chỗ từ IEC 62271-203:2011 cho HV GIS
